高精度圆柱滚子轴承三维实体建模作品

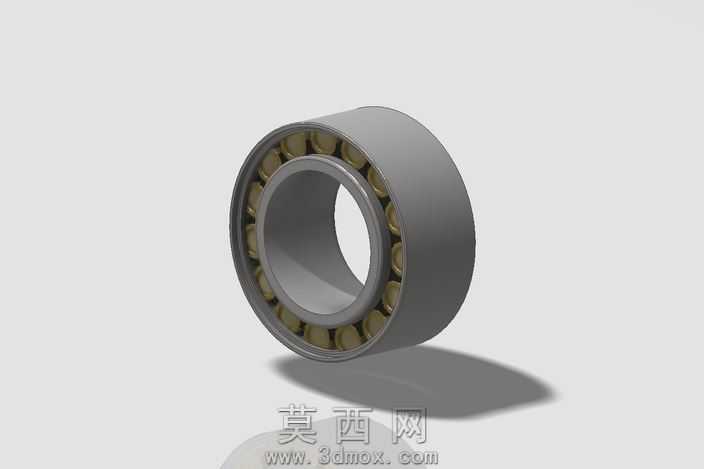

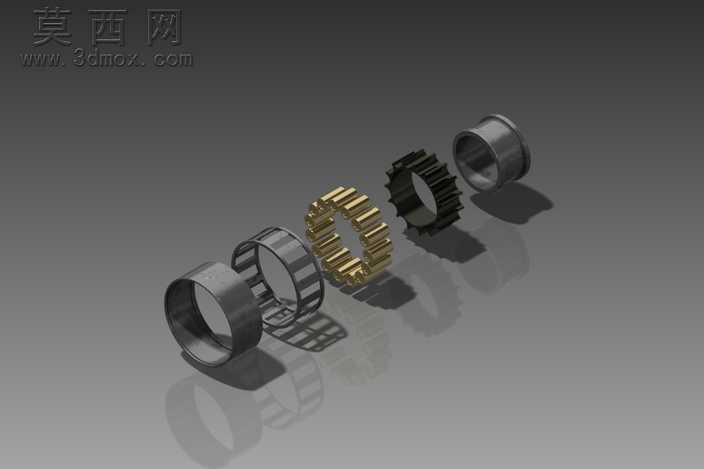

本作品为圆柱滚子轴承的三维实体建模成果，建模过程严格遵循滚动轴承的实际结构尺寸规范，采用专业三维建模软件完成全参数化构建，确保各部件尺寸比例完全符合工业应用标准。模型整体由外圈、内圈、圆柱滚动体、保持架四个核心部分组成，建模时首先绘制内外圈的回转截面草图，通过回转特征生成内外圈的基础实体，针对内外圈的滚道部分做了精准的曲面处理，保证滚道曲率与滚动体完全适配，还原真实轴承的配合精度。滚动体部分采用圆周阵列特征完成排布，根据轴承的额定载荷参数确定滚动体的数量与直径，每个滚动体与滚道之间保留符合实际装配要求的间隙，还原真实轴承的装配关系。保持架部分采用兜孔结构设计，通过拉伸、切除、阵列等特征组合完成建模，兜孔的弧度与滚动体外径完全匹配，能够准确呈现保持架对滚动体的限位约束作用。材质渲染阶段，为内外圈与滚动体赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢经淬火处理后的细腻金属光泽与轻微磨砂质感；为保持架赋予冲压黄铜材质，调整材质的色彩与反光参数，区分铜质保持架与钢制部件的视觉差异。场景搭建时采用柔和的三点布光方案，主光源提供主要照明突出轴承的轮廓结构，辅助光源消除暗部死黑，环境光模拟车间自然光效果，最终渲染出的效果图能够清晰展现轴承的各部分结构细节，包括内外圈的端面倒角、滚道的加工纹理、保持架的冲压结构、滚动体的规整排布。设计过程中充分考虑了模型的可编辑性，所有特征均保留参数化历史记录，可根据不同的轴承型号需求快速调整尺寸参数，适配不同轴径、不同载荷等级的轴承设计场景，模型结构严谨无破面、无多余几何特征，可直接用于装配验证、运动仿真、产品展示等多种用途，能够直观呈现圆柱滚子轴承的内部构造与装配逻辑，为机械设计教学、产品选型演示提供精准的三维数字模型支撑。
