手动台式管副压接工装三维结构设计

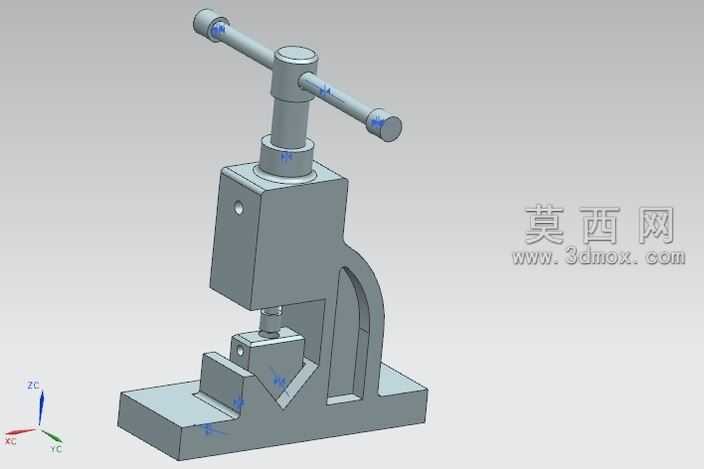

本作品为手动台式管副压接工装的三维建模成果，建模过程依托NX平台完成全参数化结构搭建，从整体装配逻辑出发，自下而上完成各零部件的特征构建与装配约束匹配。首先进行底座部件的建模，通过拉伸、拔模、筋特征添加完成C型支撑框架与底部安装平台的一体化结构，在底座对应位置预留压头导向孔与V型工件定位槽的特征，保证管件放置时的同轴度定位精度，底座材质设定为灰铸铁，渲染时赋予哑光铸铁质感，表面添加细微的铸造纹理提升真实感。接下来构建手动驱动的螺旋压接机构，包含T型转动手柄、传动螺杆、滑动压块三个核心部分：T型手柄通过圆柱特征与端部滚花防滑纹理构建，手柄与螺杆采用同轴心配合约束，螺杆部分通过螺纹特征建模还原梯形传动螺纹结构，与底座上部的螺纹孔形成螺旋传动配合，滑动压块与螺杆下端采用转动配合，压块下端加工有与底座V型槽对应的压合型腔，表面赋予调质钢的金属哑光材质，还原工装核心工作部件的金属质感。整体装配完成后添加全局干涉检查，验证手柄转动过程中螺杆升降行程无结构干涉，压块下行至最低位置时可与V型槽配合完成管件的压合固定动作。渲染阶段采用工作室均匀光照环境，添加45度方向主光源与底部补光，避免结构死角出现过暗阴影，清晰展现各部件的装配关系与结构细节，各活动部件的配合面做轻微的高光处理，区分加工面与非加工面的质感差异。设计思路围绕手动管件压装的轻量化作业需求，摒弃复杂的动力结构，采用纯机械螺旋传动实现稳定的压合力输出，C型开口框架结构方便管件的取放操作，整体结构紧凑可直接放置于工作台面使用，无需额外安装固定，适配小批量管件加工、维修场景下的管副压装作业需求，各零部件均预留合理的公差配合间隙，保证实际加工装配后机构动作顺畅无卡滞。
