16毫米规格PVC材质软管连接接头

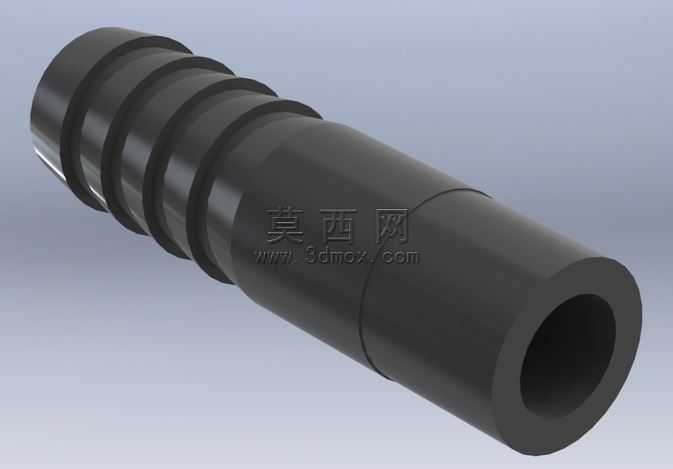

本模型为16毫米规格的软管连接接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路连接件的通用设计规范，对接头各段尺寸进行精准约束，确保整体结构的尺寸公差符合液压与气动管路的装配要求。模型整体采用回转体结构设计，建模时先绘制接头的轴向截面草图，通过回转特征生成主体基础结构，再针对插接段的多道环形倒刺结构进行单独特征构建，每道倒刺的倾斜角度、凸起高度、间距都经过合理设计，倒刺朝向接头插接的反方向，能够在软管插入后形成有效卡合，防止管路在承压状态下出现松脱、漏液漏气的问题。接头主体的光滑直段部分做了等壁厚设计，在保证结构强度的前提下控制整体重量，适配聚氯乙烯或ABS材质的注塑生产工艺，避免壁厚不均导致的注塑缩痕、变形等生产缺陷。渲染阶段采用哑光黑色硬质塑料材质，调整材质的粗糙度、反射率参数还原PVC或ABS工程塑料的真实质感，对接头的端面、内孔边缘做微小倒角处理，既符合实际零件的加工工艺特征，也避免渲染时出现尖锐边缘的光影失真。模型的内孔为通径设计，孔径与16毫米软管的通流能力匹配，减少管路连接位置的流体阻力，接头外圆的环形凹槽既可以作为装配定位标识，也能够在需要额外加固时适配管箍的安装定位，提升连接的可靠性。设计过程中充分考虑该类接头的实际使用场景，针对低压气动输送、低压流体输送的工况需求，优化了倒刺的结构形态，既保证插接时的顺畅度，又能在软管受拉、管路承压时提供足够的握持力，整体结构无冗余设计，所有特征都服务于连接、密封、装配的核心功能，模型的细节还原度高，可直接用于管路系统的装配模拟、产品展示或生产开模的参考。
