三菱汽车总成变速箱壳体结构设计

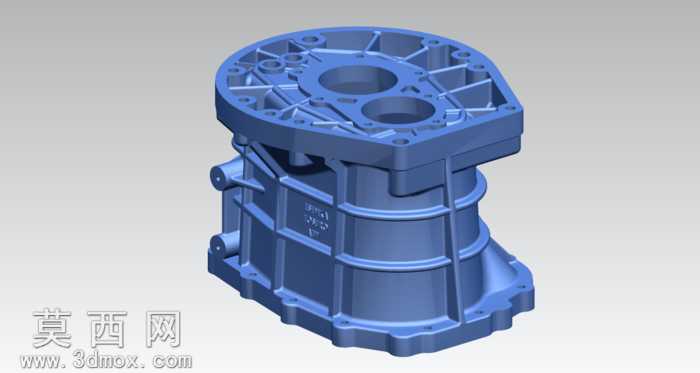

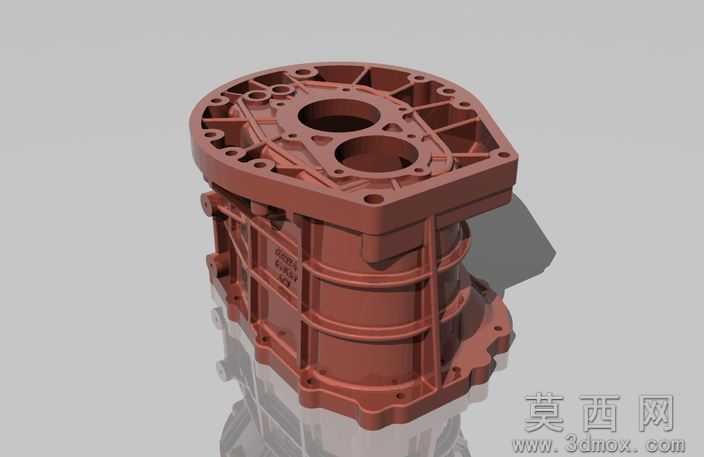

本作品为汽车传动系统核心部件的变速箱总成壳体三维建模成果，建模过程严格遵循汽车零部件设计的工程规范，以实际量产的三菱配套变速箱壳体为原型进行1:1比例还原。建模初期先梳理壳体的功能需求：作为变速箱的承载基体，需要容纳齿轮传动机构、支撑输入输出轴、预留换挡机构安装位、集成油路与散热结构，同时满足整车装配的安装点位匹配要求。建模阶段采用实体建模与曲面建模结合的方式，先构建壳体的主体外轮廓，依据传动系统的布局确定两个轴孔的中心距与孔径尺寸，保证轴系安装的同轴度公差符合设计要求；再逐步细化壳体外部的加强筋结构，这些纵横分布的加强筋并非装饰结构，而是通过有限元受力分析优化后的布局，能够在壳体轻量化的前提下，提升整体结构刚度，抵御传动过程中齿轮啮合产生的交变载荷，避免壳体出现共振变形。壳体表面的安装凸台、螺栓孔位严格按照装配标准设计，每个孔位的深度、孔径、沉头尺寸都对应标准紧固件参数，边缘的法兰连接面做了平面度公差预留，保证装配后的密封性能，防止变速箱油渗漏。模型还还原了壳体上的标识刻印、工艺倒角、铸造圆角等细节，材质渲染阶段采用铸铝材质参数，还原了压铸铝合金壳体的哑光金属质感，表面的细微颗粒质感模拟了实际铸造件的表面处理效果，不同安装面的粗糙度差异也通过材质参数做了区分。整个建模过程充分考虑了壳体的工艺可行性，所有壁厚保持均匀，避免出现铸造过程中的缩孔缺陷，转角处的圆角过渡符合压铸工艺的脱模要求，既满足结构强度需求，也适配实际生产的制造工艺，能够为变速箱的传动装配模拟、有限元受力分析、工装夹具设计提供精准的三维数模支撑。
