仪器固定铣削用左夹紧模块结构设计

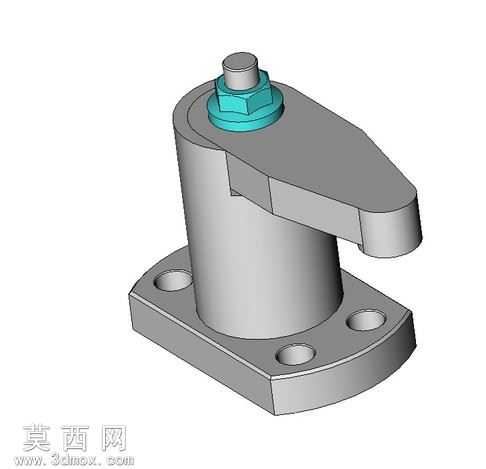

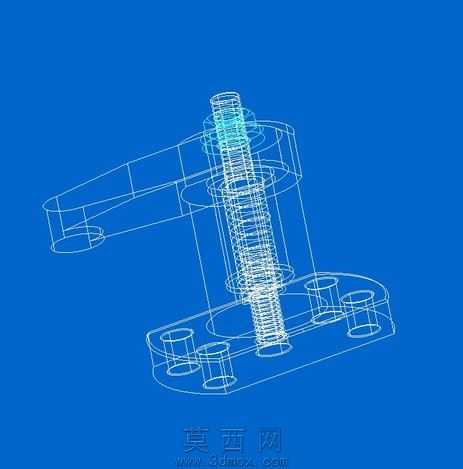

本左夹紧模块为面向仪器固定铣削工序设计的工装类三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙做了符合实际生产要求的参数设定。模型整体采用立式基座搭配压臂的经典夹紧结构，底部为带四个安装通孔的法兰式安装底座，底座与立式支撑柱采用一体化建模设计，保证结构刚性的同时减少装配环节的误差累积；支撑柱上部设置有转轴安装位与锁紧调节结构，顶部配套六角锁紧螺母，可通过调节螺母预紧力控制压臂的夹紧行程与压紧力度，压臂采用悬臂式设计，末端做圆弧过渡处理，避免夹紧过程中对仪器工件表面造成压伤。渲染阶段采用金属材质赋予整体结构，模拟45号钢调质处理后的金属质感，对底座安装孔、转轴配合面、压臂接触面等关键加工面做了高光处理，清晰区分加工面与非加工面的视觉差异，背景采用高对比度绿色背景突出模型轮廓，通过光影渲染清晰展现各部件的装配关系与结构细节。设计思路上围绕铣削工序的实际使用需求展开，针对仪器类工件刚性较弱、装夹定位要求高的特点，将夹紧力作用点设置在工件刚性较好的支撑部位，压臂的回转行程经过参数化校核，保证在有效夹紧行程内不会与工件、铣削刀具发生运动干涉；底座的安装孔位采用对称式布局，可适配不同规格的机床工作台安装需求，支撑柱侧面设置的减重孔在不降低结构刚性的前提下减轻模块整体重量，同时方便工装的搬运与拆装。模型各部件的结构细节均做了还原，包括螺纹段的牙型简化表达、锁紧螺母的倒角处理、压臂与转轴的配合间隙预留、底座安装孔的沉头结构设计，所有结构均可直接对接生产加工环节，可作为铣削工装设计的参考案例，也可直接导入装配环境用于设备整体的装配校验。
