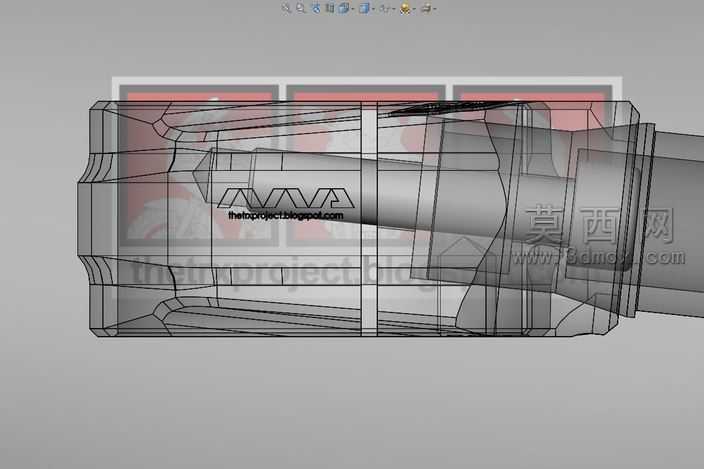

吉尔斯左侧50毫米gp灯工装剪辑结构设计

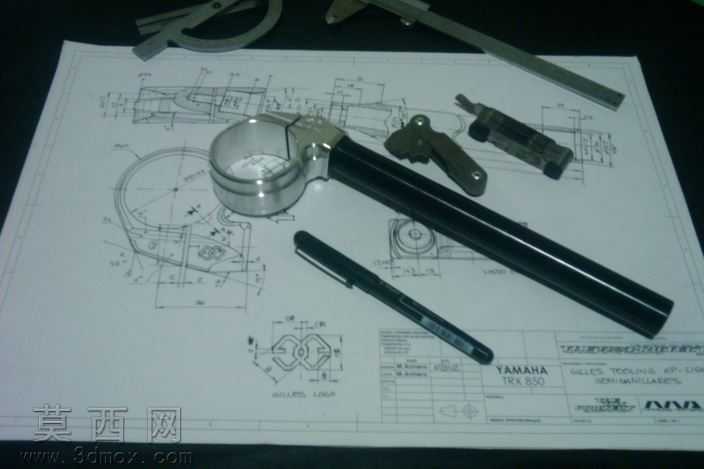

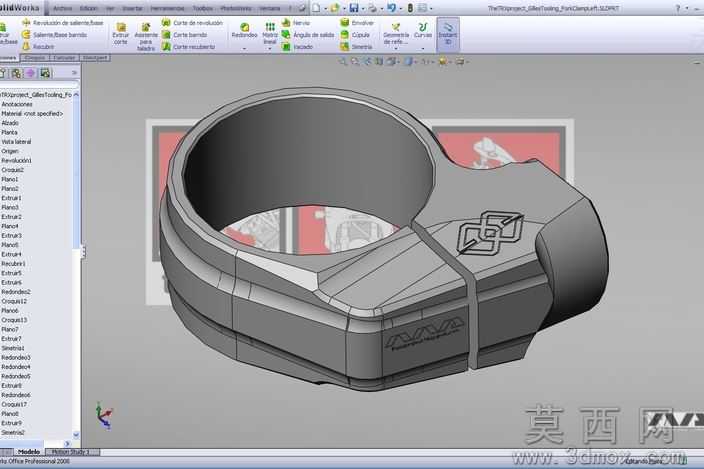

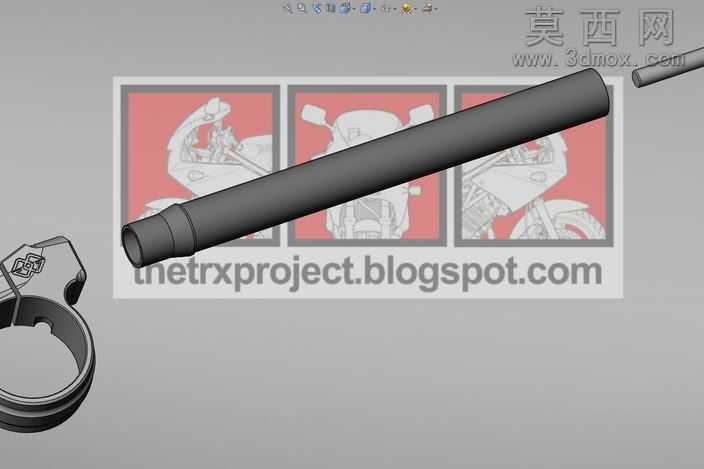

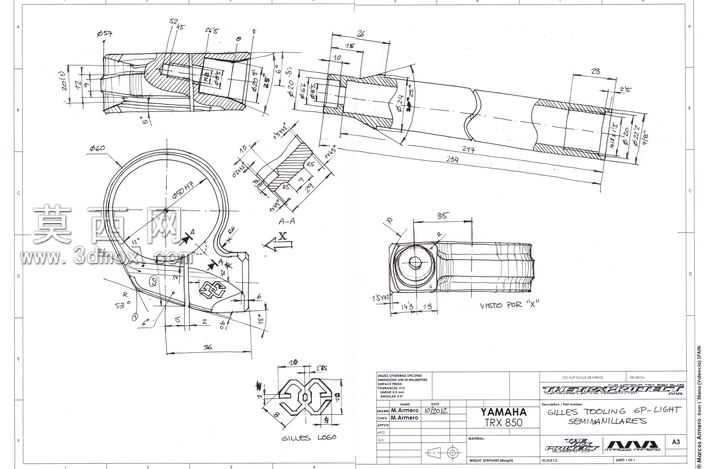

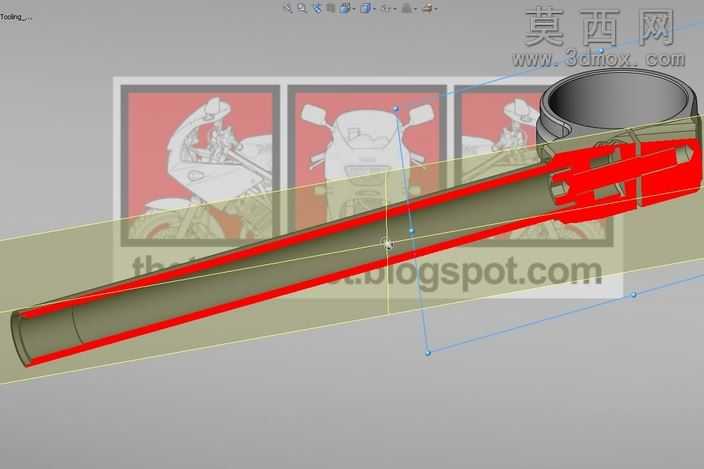

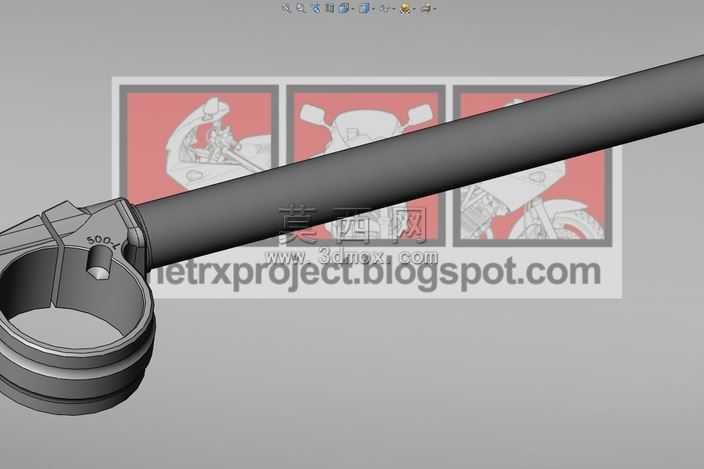

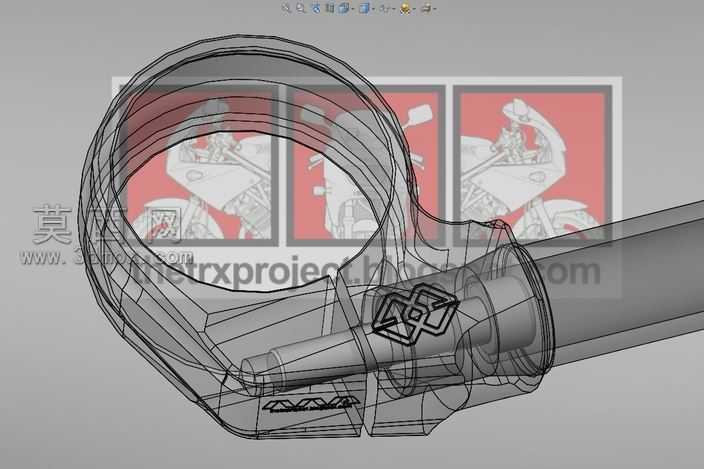

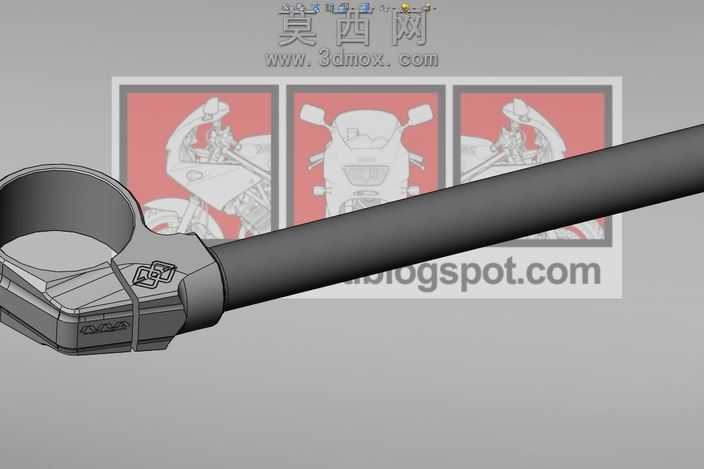

本作品为适配吉尔斯gp灯安装使用的左侧50毫米规格工装剪辑结构，整体采用SolidWorks平台完成全参数化三维建模，建模过程中严格遵循机械加工工艺要求，对每一处结构尺寸进行精准约束，确保各部件配合公差符合实际装配标准。模型构建阶段先以基准轴、基准面搭建定位框架，优先完成环形夹持主体的轮廓绘制，通过拉伸、切除、扫描等基础特征命令构建主体毛坯结构，再针对夹持环的锁紧接触面做圆角过渡处理，避免应力集中导致的结构断裂风险。针对剪辑与灯杆连接的杆状延伸部分，采用薄壁特征优化结构重量，同时保证连接段的抗弯强度满足使用工况要求，表面的品牌标识区域采用包覆特征完成细节刻画，还原实物的外观细节。材质配置阶段，主体结构选用6061铝合金材质参数，在渲染模块中调整金属粗糙度、反光度参数，模拟阳极氧化处理后的哑光金属质感，连接长杆部分赋予黑色硬质橡胶包裹材质，调整漫反射颜色与凹凸贴图参数，还原橡胶表面的细微防滑纹理效果。结构设计上，环形夹持端采用开口式锁紧结构，预留的锁紧间隙可适配对应直径的安装基座，夹持内侧设计有细密的防滑齿纹结构，增大安装后的摩擦力，防止使用过程中出现移位松脱；剪辑主体与延伸杆的连接位置做加厚加强筋处理，分散连接处的受力载荷，提升整体结构的抗扭性能。设计思路围绕工装的实际使用场景展开，在保证结构强度的前提下尽可能精简非必要结构，去除冗余的材料堆积，既降低生产加工的材料成本，也减轻工装整体重量，方便安装调试操作；所有边角位置均做倒钝处理，避免安装使用过程中划伤操作人员，同时去除尖锐棱角的应力集中点，提升结构的疲劳使用寿命。模型完成后通过干涉检查工具验证各部件无装配干涉，可直接导出工程图用于生产加工，也可用于装配模拟、工况受力仿真等后续设计环节。
