工业引燃燃烧器结构三维设计

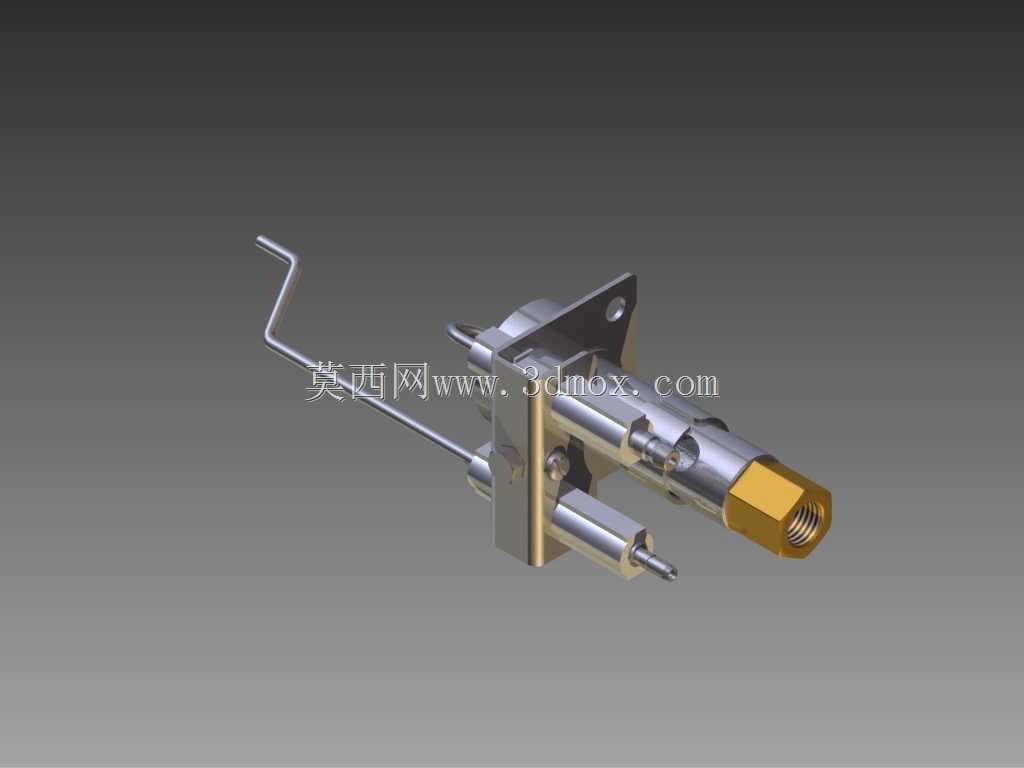

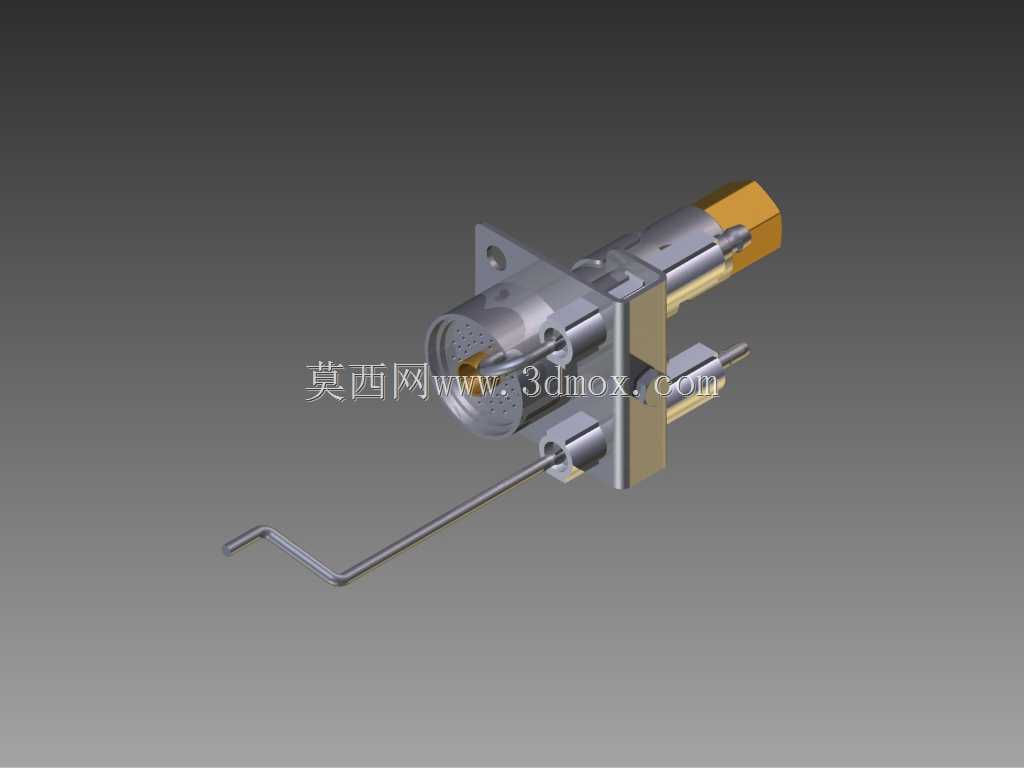

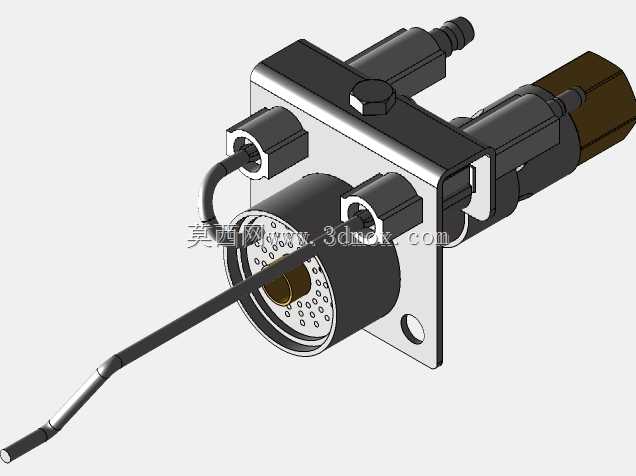

　　在工业热处理、燃气加热炉、商用燃烧设备的配套系统里，引燃燃烧器是保障主燃烧器安全可靠点火的核心组件，它的作用是在主燃气通路开启前，先建立稳定的小功率火焰，避免主燃气直接大量喷入炉膛形成爆燃风险，是整套燃烧安全系统里不可缺失的前置执行部件。这款引燃燃烧器的结构设计，完全贴合现场安装的实际工况，主体采用同轴嵌套式布局，将点火电极、火焰检测探针、燃气引射通道整合在同一安装基座上，基座预留的法兰安装孔位匹配常规工业炉壁的开孔标准，安装时只需将主体插入炉壁预留孔，通过法兰面的密封垫压紧即可完成固定，不需要额外设计复杂的转接支架，能大幅减少现场安装的配做工作量。从功能结构上看，燃气引射通道采用渐缩式喷口设计，高压燃气从侧部接口进入后，

　　会在喷口处形成负压卷吸部分空气提前预混，保证引燃火焰的稳定性，不会因为炉膛内的小幅气流波动出现脱火、熄火问题；点火电极采用耐高温陶瓷绝缘结构，电极端头与燃气喷口的放电间隙控制在合理范围，既能保证点火成功率，又能避免长期高温灼烧导致电极损耗过快；配套的火焰检测探针与点火电极错位布置，不会被点火电弧干扰检测信号，探针的感应端头处于火焰的高温区，能快速准确识别火焰是否建立，给主燃烧器的控制阀提供可靠的联锁信号。设计过程中充分考虑了安装边界的限制，主体伸入炉膛的长度做了适配常规炉墙厚度的尺寸设计，尾部的燃气接口、接线端子都预留了足够的操作空间，现场接气管、接信号线时不需要额外预留超大的安装空位，侧面的固定支架可以根据实际安装角度做小幅调整，

　　适配不同倾斜角度的炉壁安装需求。配套的点火操作杆采用弯折式结构，在手动应急点火场景下，操作人员可以在炉门外侧完成操作，不需要靠近高温炉口，符合工业现场的安全操作规范。整个结构没有冗余的复杂零件，所有易损件都采用快拆式固定结构，后期维护更换电极、清理喷口积碳时，不需要将整个燃烧器从炉壁拆下，只需要拆开尾部的端盖就能完成维护作业，能大幅降低设备运维的时间成本。在燃烧功率匹配上，这款引燃燃烧器的输出火焰功率覆盖常规中小型工业燃烧器的点火需求，火焰长度稳定在合理区间，既能可靠点燃主燃烧器喷出的混合燃气，又不会因为火焰过长灼烧到主燃烧器的其他部件，长期运行的可靠性经过实际工况验证，能适配天然气、液化石油气等多种常用工业燃气的使用场景。
