适配SMC CP96系列气缸单U形安装夹座

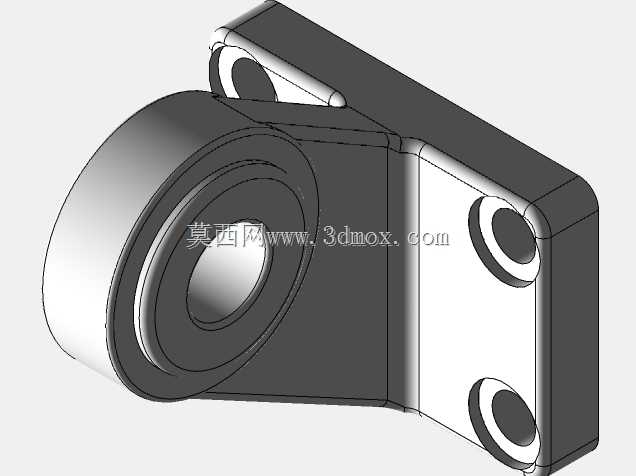

　　在气动自动化生产线的布局搭建中，气缸安装附件的选型直接决定了执行元件的固定可靠性与动作稳定性，这款适配SMC 80mm、100mm缸径CP96系列气缸的单U形夹，是气动回路安装环节中常用的耳轴式固定连接件。从实际应用场景来看，这类U形夹多用于需要气缸绕固定销轴做小角度摆动的工位，比如自动化流水线的挡料机构、工装夹具的翻转压合单元、包装设备的推料摆臂结构中，能够为气缸提供带铰接自由度的支撑，避免气缸杆伸缩过程中因安装同轴度偏差产生的侧向力，延长气缸密封件与活塞杆的使用寿命。从功能特性上看，该夹座采用一体式铸钢切削成型结构，主体分为环形抱合段与平板安装段两个部分，环形段的内孔尺寸与对应缸径气缸的尾端铰接轴径完全匹配，

　　抱合面做了倒角过渡处理，装配时不会刮伤气缸表面的阳极氧化层；平板安装段设置了两个同轴的螺栓过孔，可通过内六角螺栓将夹座整体固定在设备型材框架或安装立板上，孔位的中心距与安装面平面度经过公差校核，安装后不会出现夹座偏斜导致的气缸动作卡滞。设计思路上，这款夹座没有采用分体式抱箍的结构，而是选择一体式L形构型，在保证铰接支撑强度的前提下，尽可能压缩了安装所需的空间占比，环形段外侧做了圆弧过渡的加强筋结构，连接平板段与环形抱合段的根部做了R角补强，在气缸承受大负载推拉力时，应力会顺着圆弧面分散，不会在直角连接处出现应力集中断裂的问题。从安装边界来看，环形段的轴向宽度刚好匹配CP96系列气缸尾端U形铰的间隙尺寸，

　　装配后销轴穿入时不会出现轴向窜动；平板安装段的两个安装孔中心距经过适配，既可以兼容标准铝型材的T型槽间距，也能适配普通钢板安装面的孔位排布，安装面的粗糙度控制在Ra3.2以内，与设备安装面贴合时不会出现间隙，螺栓锁紧后夹座不会发生偏移。在实际设备调试过程中，这类单U形夹的安装精度会直接影响气缸的动作平顺性，建模时已经将铰接孔的同轴度、安装面与铰接孔中心的平行度公差都做了预设，结构工程师在做整机布局时，可以直接调用该模型进行干涉检查，提前确认气缸摆动范围内是否与周边管线、工装结构产生碰撞，减少现场装配时的改孔、调整工作量。不同于双U形夹的双侧支撑结构，这款单U形夹更适合安装空间局促、侧向负载较小的工位，单侧支撑的结构在拆装维护时也更加便捷，只需要拆卸一侧的销轴就可以完成气缸的更换，不需要拆解周边的其他管线与结构件，在中小型自动化设备的气动单元布局中适用性很强。
