SMC双作用气缸带附件三维结构设计

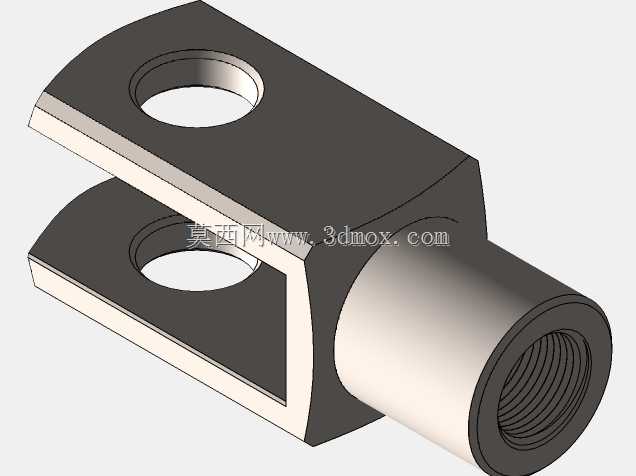

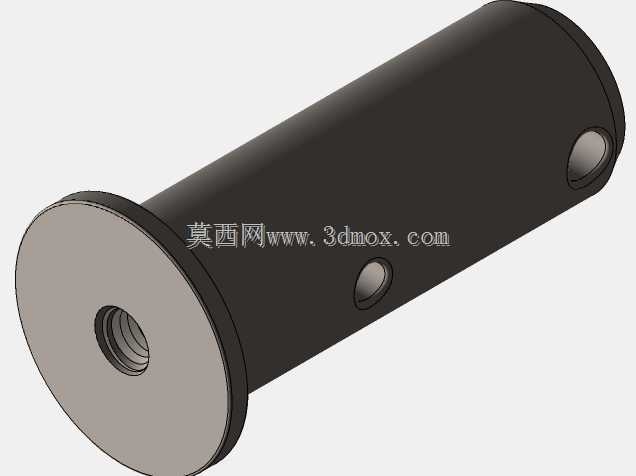

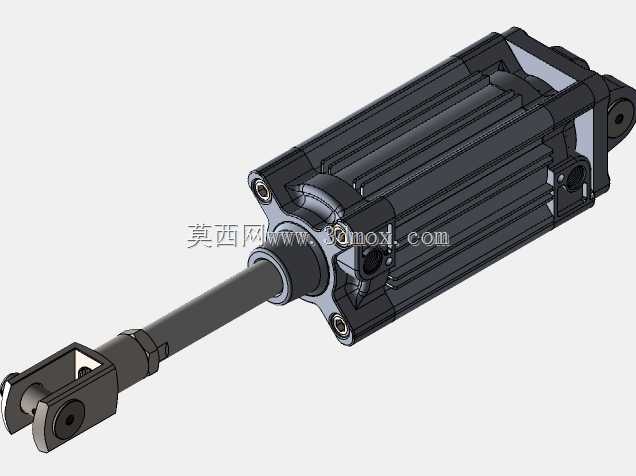

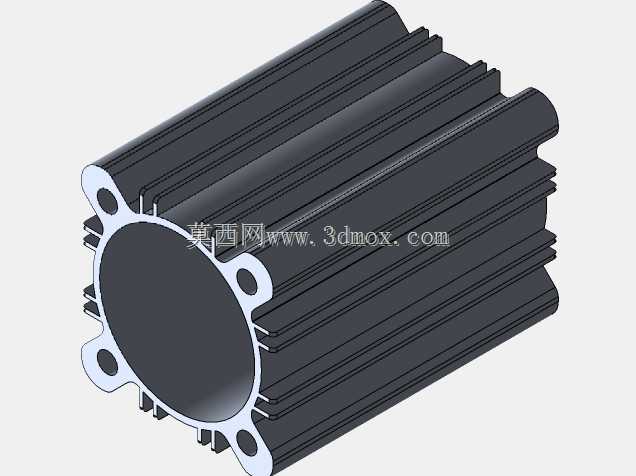

　　这款双作用气缸的三维结构，是面向气动自动化生产线做选型适配时完成的结构建模，日常在轻工包装、电子装配、非标工装夹具的气动回路里，这类气缸是最常用的直线执行元件，负责完成工件推压、夹具夹紧、工位切换这类往复直线动作。建模时优先还原了气缸的实际安装边界，缸径80mm、行程100mm的参数对应输出推力在0.6MPa气源压力下可达3000N，足够覆盖多数中载工位的动作需求，杆端搭配的U型叉连接件带20mm销轴安装位，能直接匹配设备上的铰接安装座，避免选型后二次加工连接件的麻烦。从结构设计逻辑上，缸筒部分做了轴向散热筋的细节还原，实际使用中这些筋条既能提升缸筒的结构刚性，减少长周期往复动作下的缸筒形变，也能增大缸体和空气的接触面积，

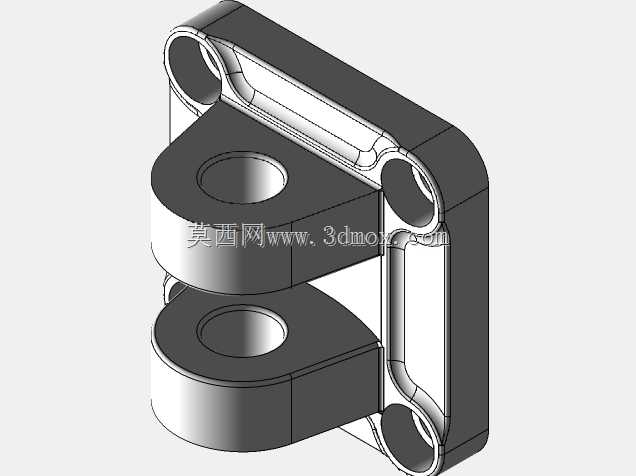

　　带走高频动作产生的压缩热，降低密封件的老化速度。两端端盖的固定螺栓孔位完全按照实物安装尺寸做了对位，不管是做轴向脚架安装还是前端法兰安装，都能直接在装配环境里匹配对应的安装紧固件，不会出现孔位错位的问题。杆端的密封结构做了分层设计的还原，内层是承压密封圈保证气缸两腔的压力隔离，外层是防尘圈阻挡车间环境里的粉尘、切削液进入缸筒内部，这部分的建模细节能帮助做气动回路设计的工程师直观判断密封维护的操作空间，提前预留维护拆卸的余量。在实际设备布局里，这类气缸的安装需要注意两个边界，一是伸出全行程时杆端U型叉的最远端位置，要和周边的工装、输送线预留至少5mm的安全间隙，避免动作时发生硬碰撞；二是缩回状态下缸体尾部的气源接口位置，

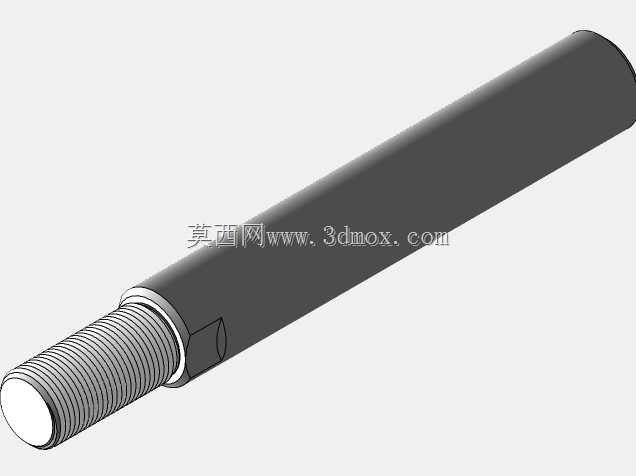

　　要预留气管接头和气管弯曲的空间，不能让气管和设备机架产生长期摩擦。建模时也还原了缸体上的磁性开关安装槽，实际使用中可以在槽内固定磁性传感器，检测活塞的伸出和缩回位置，给设备PLC传递到位信号，这部分的槽位尺寸和固定方式完全和实物一致，做电气布局设计时可以直接在模型里排布磁性开关的走线位置，避免后期装配时出现走线干涉。另外杆端连接的U型叉和活塞杆之间做了防松结构的还原，实际装配时拧紧后不会因为往复动作的冲击出现连接松动，这部分的细节建模能帮助结构工程师在做受力分析时，准确判断连接部位的应力集中点，提前做结构强化的预案。
