百乐按动式透明活动铅笔三维建模作品

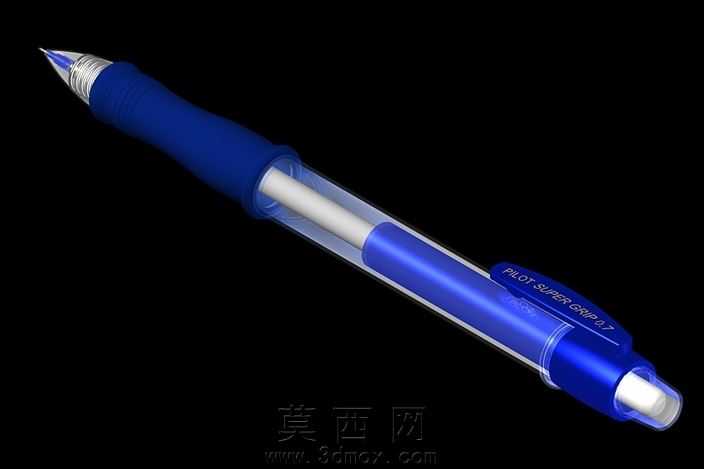

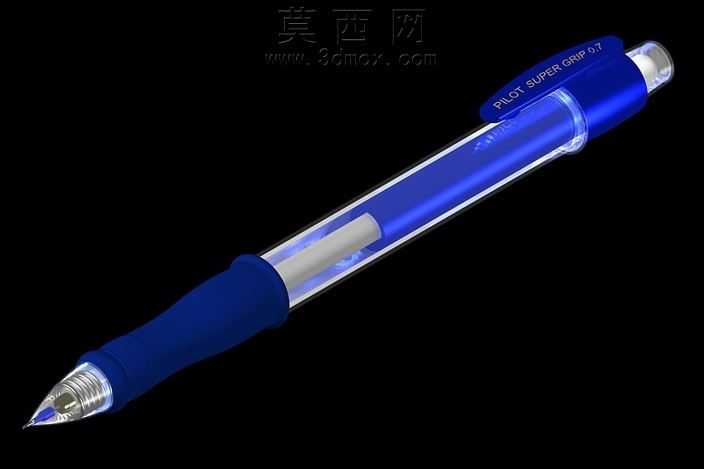

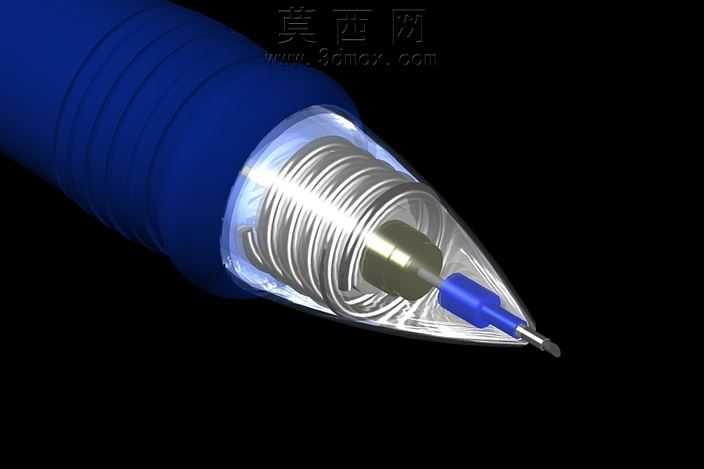

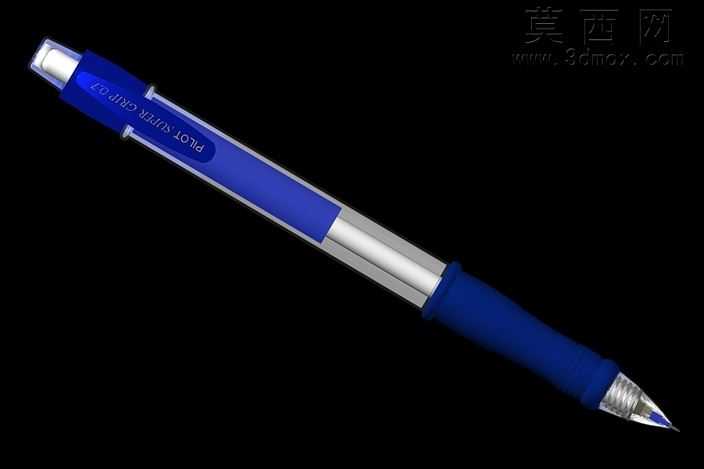

本作品为按动式活动铅笔的三维建模成果，建模过程围绕实物的结构还原与视觉表现展开，完整复现了该款活动铅笔从外到内的全部设计细节。建模阶段首先梳理活动铅笔的核心结构逻辑，将整体拆分为笔夹、按动顶帽、笔杆上盖、透明笔身外管、内置储芯管、橡胶握胶、金属笔尖组件、出芯导头八个独立部件，按照1:1的实物比例进行尺寸校准，确保各部件的装配间隙符合真实产品的公差要求，避免出现部件穿模、衔接错位的问题。材质表现上，针对不同部件的物理特性做了区分处理：笔夹与上盖笔帽采用高光泽深蓝色塑料材质，调整反射参数模拟硬质ABS塑料的亮面质感，表面印刷的品牌标识通过纹理贴图实现，还原丝印标识的哑光附着效果；笔身中段采用高透PC塑料材质，设置合适的折射与透明度参数，既保证透明管壁的通透感，又能清晰呈现内部储芯管与铅芯的结构，避免透明材质出现发灰、失真的问题；握胶部位采用哑光深蓝色软胶材质，降低反射强度，添加细微的颗粒凹凸纹理，模拟橡胶握胶的防滑触感；金属笔尖组件采用拉丝不锈钢材质，添加细微的横向拉丝纹理，调整金属高光的柔和度，还原金属部件的冷冽质感；出芯导头处的铅芯采用哑光石墨材质，呈现深灰色的低反射质感。渲染阶段采用黑色纯色背景突出产品主体，布置三点式布光方案：主光从侧上方打亮笔身整体，勾勒出笔杆的流畅圆柱轮廓；辅光从另一侧补光，降低暗部的死黑区域，保留透明笔身的内部细节；轮廓光从后方打亮笔身边缘，拉开产品与背景的层次，让透明部件的边缘折射效果更清晰。结构设计上还原了按动式活动铅笔的典型传动逻辑，预留了按动顶帽的活动行程空间，储芯管与笔尖的同心度经过反复校准，笔夹的卡扣弧度贴合笔身上盖的曲面，握胶部位的防滑纹理排布符合人体工学握持的接触区域，整体模型既可以用于产品外观展示，也可作为文具结构设计的参考样例，完整呈现了日常书写类文具从外观到结构的建模全流程细节。
