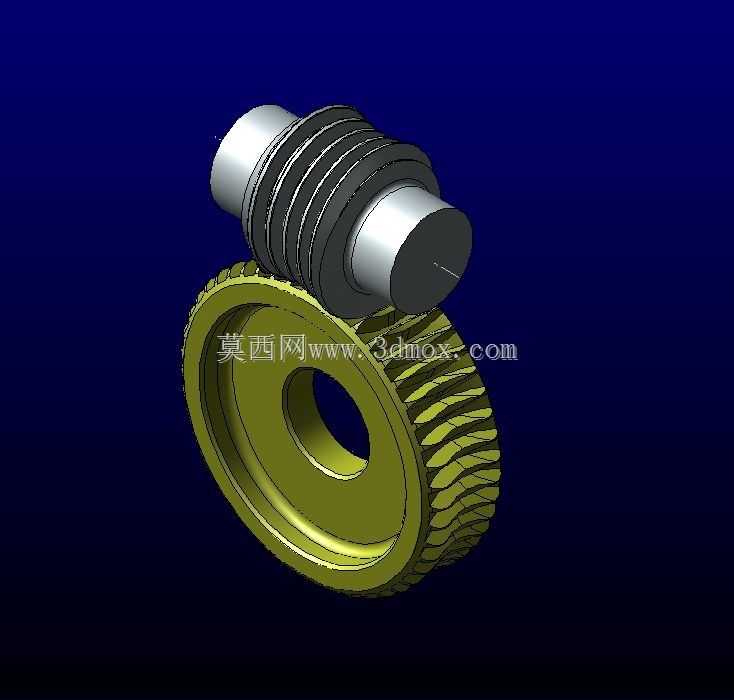

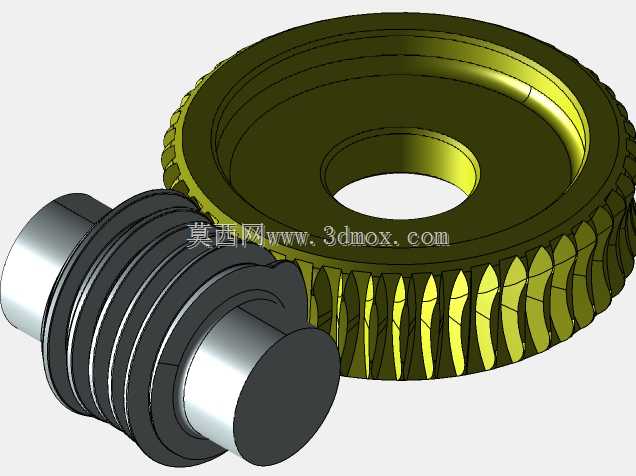

ZN渐开线型球面蜗轮蜗杆传动组件

　　在重载精密传动场景中，球面蜗轮副的接触特性直接决定整套传动机构的运行寿命与传动精度，这款ZN型渐开线球面蜗轮组，正是针对传统直廓环面蜗杆切削条件差、接触应力分布不均的痛点优化设计的传动构件。从实际应用场景来看，这类蜗轮组常被部署在精密回转工作台、分度机构、中小功率冶金设备辅传以及高精度输送线的减速单元中，相比普通圆柱蜗杆传动，它的瞬时接触线方向更利于润滑油膜形成，在长期连续运行工况下能有效降低齿面胶合、点蚀的失效概率。

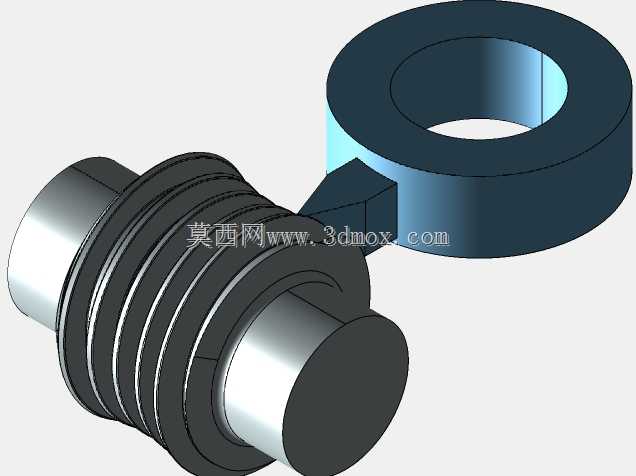

　　设计层面，该型蜗杆的生成逻辑基于刀具平面垂直于蜗杆轴线的加工原理，齿形为渐开线螺旋面，加工时刀具可根据工艺需求磨出合理正前角，相比弓形蜗杆的加工约束更少，量产时的齿形精度一致性更容易控制。建模过程中需要严格控制蜗杆的齿厚偏差、蜗轮的齿圈径向跳动公差，同时要保证蜗轮副的中心距偏差、轴交角偏差在GB/T 16848规定的精度范围内，避免装配后出现齿面偏载、啮合间隙超差的问题。

　　从安装边界来看，蜗杆轴的支撑跨距需要结合轴的挠度计算结果确定，通常两端采用角接触轴承背对背安装，抵消轴向啮合力带来的轴系窜动；蜗轮的轮毂孔径、键槽尺寸需要匹配对应输出轴的扭矩传递需求，齿圈与轮毂的连接如果采用装配式结构，还要额外校核过盈量与连接螺栓的剪切强度。实际选型时，需要核算额定输入转速下的热平衡功率，当连续运行功率超过热平衡阈值时，要额外增设散热筋或者强制润滑回路，避免油温过高导致润滑失效。

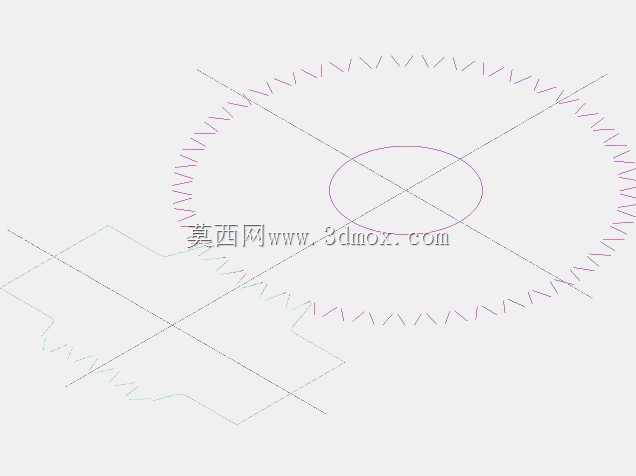

　　啮合特性上，该型蜗轮副的接触斑点在额定载荷下应沿齿高方向分布不小于60%，沿齿长方向分布不小于70%，装配时需要通过调整垫片厚度控制啮合侧隙，对于有精密分度需求的场景，侧隙需要控制在0.02mm以内，普通动力传动场景可适当放大到0.05-0.1mm，兼顾传动效率与回程误差要求。建模时还原了齿面的精确修形量，能直观展示不同啮合位置的接触状态，方便设计人员提前验证装配干涉、润滑通道布置的合理性，减少实物样机的试切调整周期。
