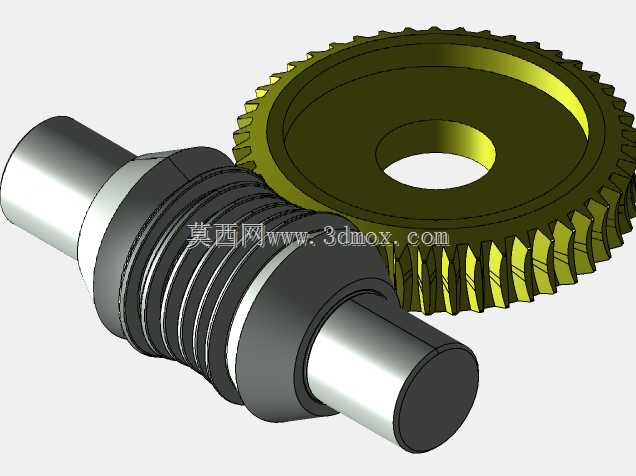

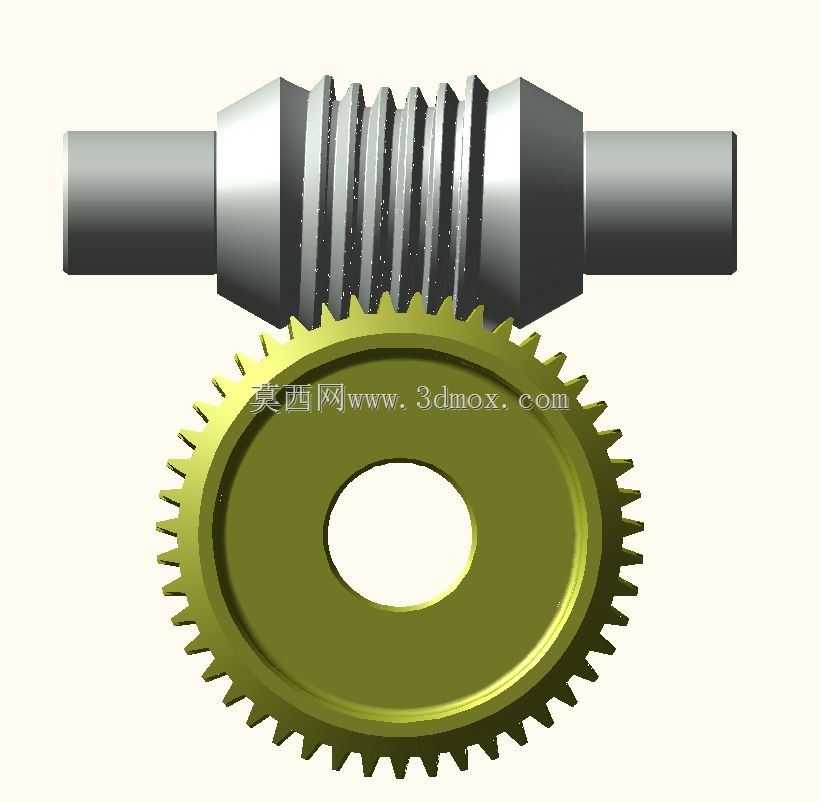

ZA型阿基米德球面蜗杆蜗轮传动结构

　　这套ZA型阿基米德球面蜗杆蜗轮结构，是机械传动系统里实现大减速比交错轴传动的核心部件，常见于对传动平稳性、反向自锁性有要求的设备场景，比如小型输送线的驱动端、精密仪器的进给调节机构、低速重载的回转工作台传动单元，部分起重设备的慢速卷扬机构也会采用这类啮合结构来实现反向锁止，避免负载溜车。从结构特性来看，该组传动件的共轭齿面集中在齿轮侧面中部的窄条区域，其余侧面由滚刀外边缘加工刮平，这部分非共轭齿面不参与啮合接触，能有效减少不必要的齿面摩擦损耗，同时降低加工过程中对全齿面高精度成型的工艺要求。蜗杆在啮合中心区域与蜗轮保持直线接触特性，设计阶段未设置反冲结构，这意味着装配环节对蜗杆蜗轮的中心距、轴线交错角的公差控制要求极高，

　　一旦安装偏差超出允许范围，就会出现齿面接触偏载，轻则加剧齿面磨损缩短使用寿命，重则出现传动卡滞、齿面崩损的故障。实际装配时，这类锥形蜗轮组的调整工序非常繁琐，需要反复调整蜗杆的轴向位置、蜗轮的安装同轴度，通过齿面涂色法检查接触斑点的位置与面积，根据啮合接触的痕迹对安装垫片厚度、轴承预紧量进行精细调整，还要结合润滑脂的填充位置、填充量做适配，确保啮合面形成稳定的油膜，避免干摩擦。从安装边界来看，蜗杆为两端轴伸结构，两端轴段可适配滚动轴承做径向支撑，轴伸端可通过键连接与驱动电机、联轴器直连，也可加装同步带轮实现动力输入；蜗轮为中空盘式结构，中心通孔可通过键连接与输出轴装配，蜗轮的齿顶圆、轮毂端面尺寸是安装时校核周边干涉的核心参数，

　　设计配套箱体时需要预留足够的齿顶间隙，同时要考虑蜗轮蜗杆啮合处的润滑脂存储腔空间，避免运转过程中润滑脂被甩出导致啮合面缺油。建模过程中，蜗杆的齿面成型遵循阿基米德螺旋线生成规则，齿形轴向截面为直线，加工时可采用直线刃车刀在普通车床上完成齿形加工，无需专用成型铣刀，这也是ZA型蜗杆在中小批量传动件生产中应用广泛的原因之一；蜗轮的齿面则是按照与蜗杆共轭的包络面生成，滚齿加工时需要采用与啮合蜗杆参数完全一致的滚刀做范成加工，才能保证啮合时的接触精度。这类传动结构相比普通圆柱蜗杆蜗轮，球面啮合的接触面积更大，单位齿面承受的载荷更低，同等模数下能传递更大的扭矩，同时传动过程中的噪音更小，适合在对传动噪音有要求的室内设备、精密检测仪器中使用，但由于无反冲设计，不适合频繁正反转切换的传动场景，否则会导致齿面冲击载荷过大，加速齿面疲劳点蚀的出现。
