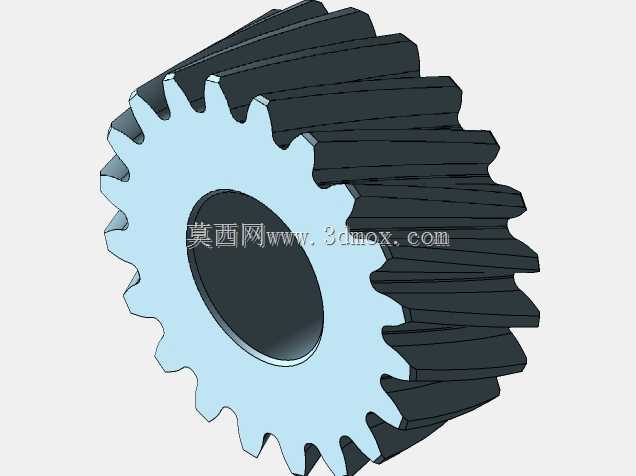

带0.05mm铅冠结构的斜齿传动轮

　　这类带微小铅冠的斜齿轮，常应用在对传动平稳性有较高要求的精密传动链路中，比如小型仪器仪表的动力传递单元、精密检测设备的进给传动副，或是低载荷高精度伺服传动的末端啮合环节。常规直齿轮啮合时是全齿宽同时进入、退出啮合，容易产生冲击振动，而斜齿轮的轮齿是渐进式啮合，本身就具备传动平稳、噪声低的优势，额外在齿端设置0.05mm的铅冠修形，本质是对齿向误差、安装轴系平行度误差做补偿，避免轮齿在啮合过程中出现端部偏载、齿端棱边接触的问题，能有效降低齿面局部接触应力，延长轮齿的实际使用寿命。

　　从设计逻辑来看，这类斜齿轮的参数匹配需要结合实际传动比、中心距、载荷循环次数综合考量，齿部的螺旋角选择兼顾轴向力控制与重合度提升，法向模数的确定要满足齿根弯曲强度要求，齿顶间隙、齿侧间隙的预留需要适配工作环境的温度变化范围、润滑条件以及安装公差累积。铅冠的修形量控制在0.05mm是经过工程验证的取值，修形量过大会导致有效啮合齿宽不足，降低轮齿承载能力，修形量过小则无法抵消安装与加工带来的误差，起不到均载的作用。

　　在实际安装适配层面，这类齿轮的内孔直径、齿宽尺寸、安装定位端面的跳动公差都需要匹配对应轴系的设计要求，啮合时的中心距偏差要控制在公差带范围内，轴向定位需要可靠，避免斜齿轮传动产生的轴向力导致轮齿窜动，影响啮合精度。齿面加工通常会采用滚齿后剃齿或是精滚的工艺，铅冠部分的加工需要在齿向修形工序中精准控制修形曲线，保证修形区域从齿端向齿宽中部平滑过渡，不会出现台阶或是突变，避免啮合过程中产生额外的冲击。

　　在实际设备运行中，这类带铅冠的斜齿轮相比普通未修形斜齿轮，在轴系存在微小安装偏差、箱体孔系存在形位公差的情况下，依然能保持较为均匀的齿面接触斑，不会出现齿端接触导致的早期点蚀、崩边问题，尤其适合在小型精密设备中使用，这类设备往往箱体加工精度受限、轴系刚度不高，微小的修形就能大幅提升传动系统的稳定性与使用寿命，不需要过高的加工精度就能达到预期的传动效果，兼顾了制造成本与使用性能。
