1:30传动比波形齿轮减速装置结构设计

项目分类:减速机 发布时间:2022-02-22 ID:557439
  • 1:30传动比波形齿轮减速装置结构设计
  • 1:30传动比波形齿轮减速装置结构设计
  • 1:30传动比波形齿轮减速装置结构设计
  • 1:30传动比波形齿轮减速装置结构设计
  • 1:30传动比波形齿轮减速装置结构设计
  • 1:30传动比波形齿轮减速装置结构设计
  • 1:30传动比波形齿轮减速装置结构设计

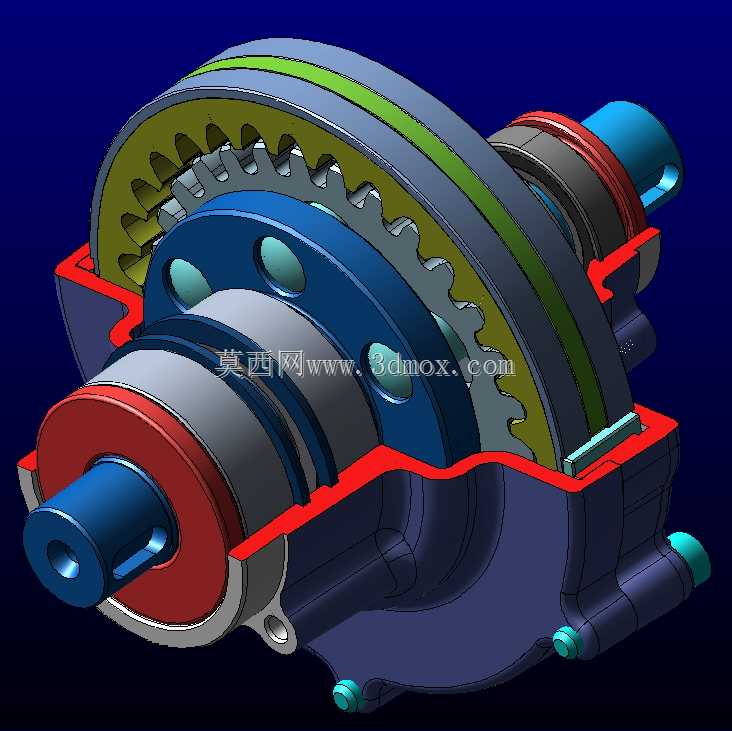

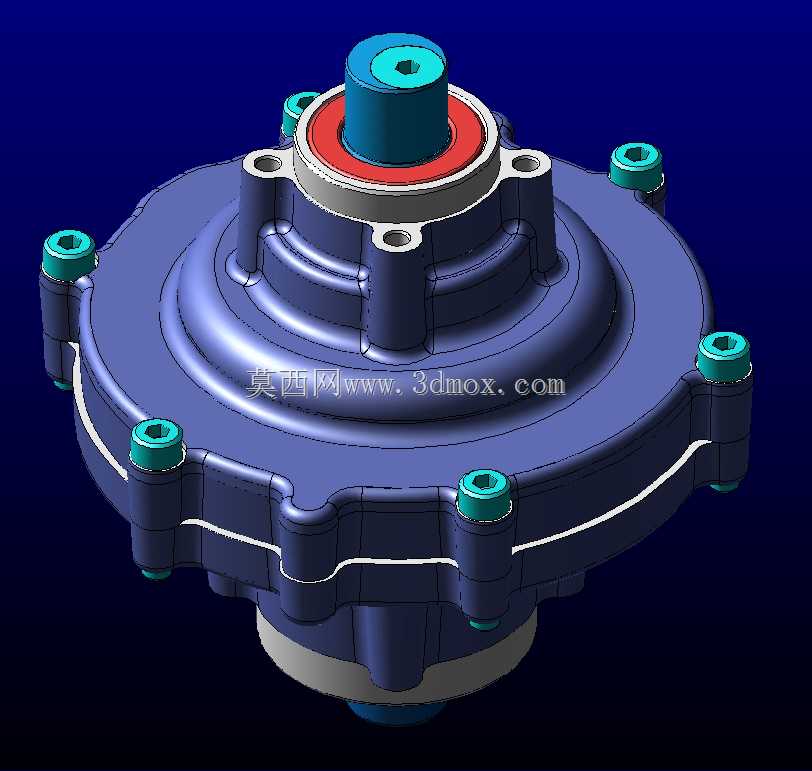

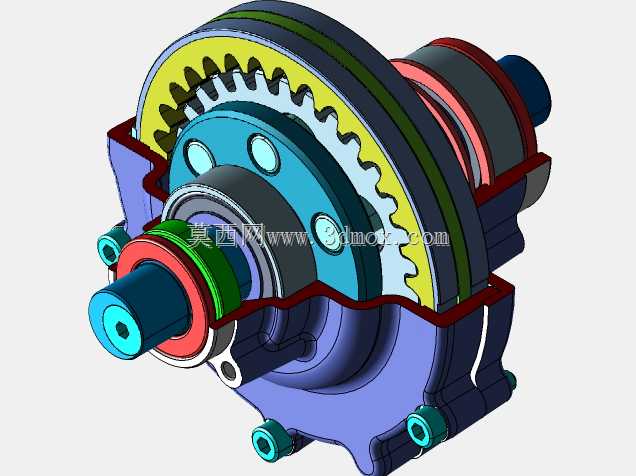

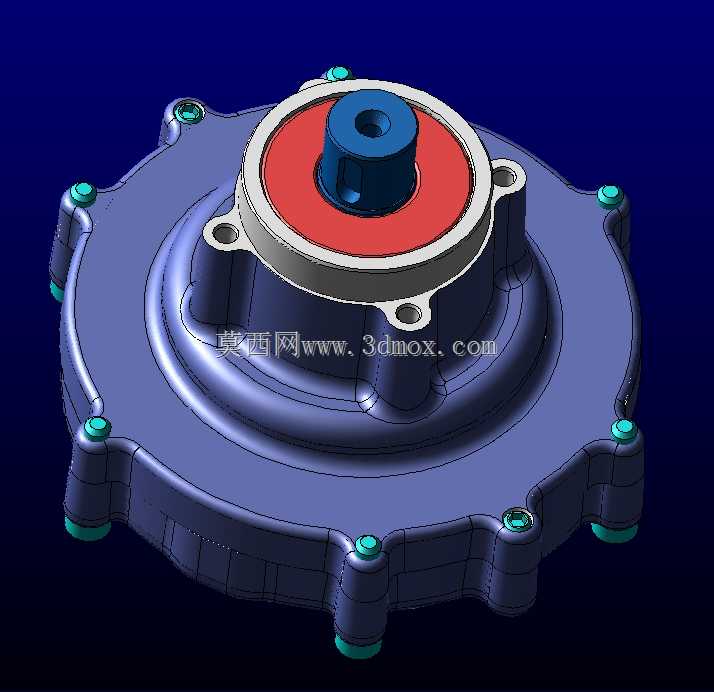

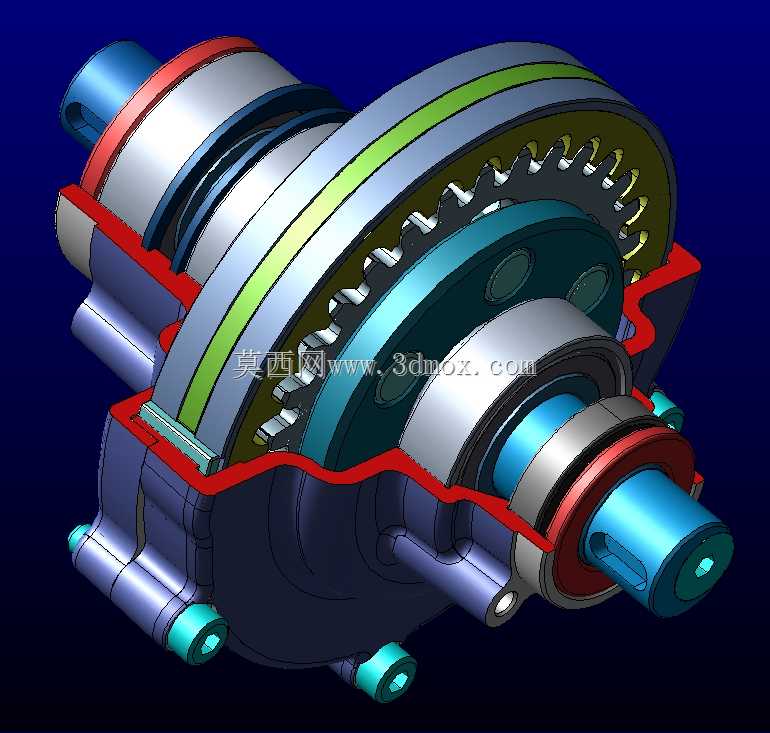

  在精密传动场景中,大传动比、小体积的减速部件一直是小型伺服驱动、精密检测仪器、自动化执行端的核心需求,这款1:30传动比的波形齿轮减速结构,正是针对这类对传动平稳性、安装空间有严苛要求的场景开发。不同于常规渐开线齿形的行星减速结构,该设计采用非渐开线的IKONA齿形几何,搭配两组对称布置的齿轮副结构,从传动原理上抵消单组齿轮啮合带来的径向不平衡力,运行过程中不会出现常规单齿副减速结构的偏载振动问题,在高转速输入工况下也能保持稳定的输出扭矩,不会因为偏心载荷带来额外的轴承磨损。从结构布局来看,整个减速装置采用盘式法兰安装结构,外壳周向均匀布置6处安装孔位,安装时可直接通过螺栓对接驱动端与负载端的法兰面,不需要额外设计转接支架,

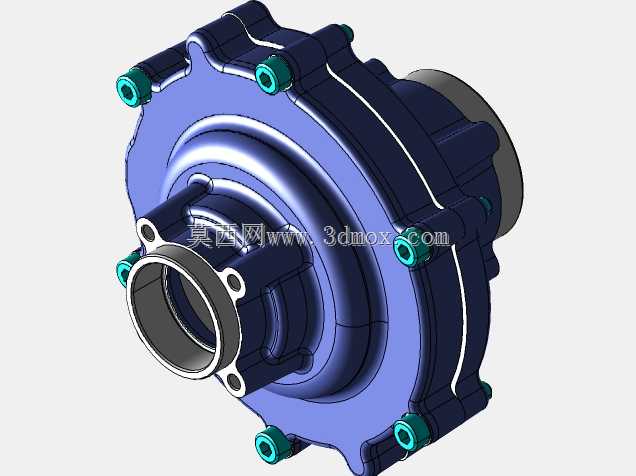

  安装边界规整,轴向尺寸紧凑,能适配狭小的设备内部安装空间。输入端采用带定位台阶的轴伸结构,可直接与伺服电机、步进电机的输出轴通过键连接或抱紧结构对接,输出端的轴伸同样设计有定位止口,能保证与负载端的同轴度,避免装配偏差带来的传动卡滞。设计过程中,齿形参数经过反复啮合校验,非渐开线的齿廓曲线能保证多齿同时啮合,相比同体积的普通渐开线齿轮减速结构,啮合重合度提升40%以上,同等负载下单齿承受的接触应力更小,能承受短时的冲击载荷,不会出现断齿、齿面胶合的失效问题。外壳采用分体式装配结构,上下壳体通过周向的螺栓紧固,结合面设计有密封槽,可加装密封圈实现IP65级的防护能力,能适配有粉尘、少量溅水的工业现场环境,不需要额外加装防护外罩。

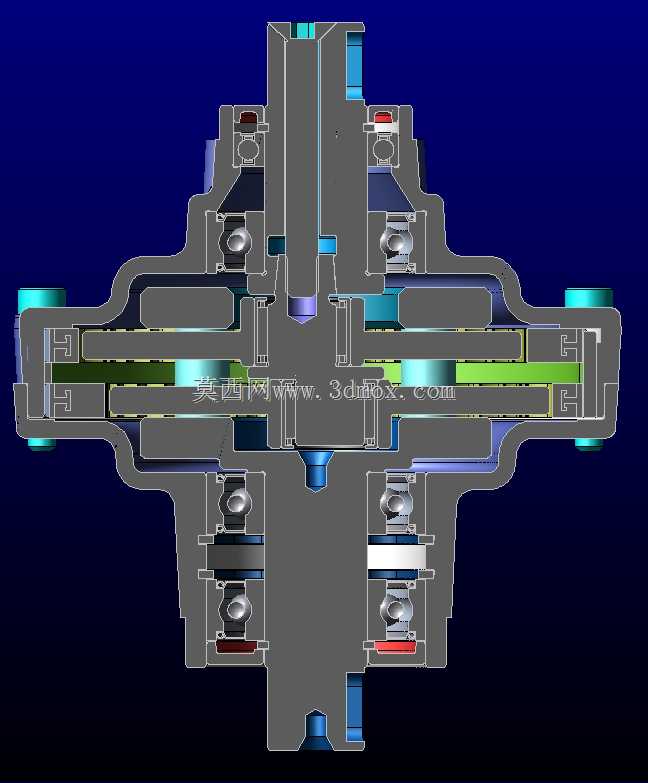

  内部的轴承位设计有统一的定位基准,装配时可通过压装工艺保证轴承的同轴度,两组齿轮副对称布置在波形发生器的两侧,传动过程中两个齿轮副的啮合力相互抵消,输入轴不需要承受额外的径向力,可选用更小规格的支撑轴承,进一步压缩整体结构体积。在实际选型应用中,这类波形齿轮减速结构常被用在精密检测转台、小型医疗设备驱动、工业机器人末端执行器的传动环节,这类场景既需要大减速比来提升输出扭矩,又要求传动过程无回程间隙、运行平稳无振动,不会因为传动部件的振动影响检测精度或执行动作的准确性。不同于谐波减速结构的柔轮易疲劳失效问题,该结构全部采用刚性齿轮啮合,使用寿命更长,在频繁正反转的工况下也能保持稳定的传动精度,不会因为柔轮的疲劳变形出现传动精度下降的问题。结构的润滑腔设计在壳体内部,装配时填充润滑脂即可实现长期免维护,不需要定期更换润滑油,降低了设备后期的维护成本,适配那些不方便频繁拆解维护的密闭设备内部安装场景。
