3REDM电火花加工系统工装夹具

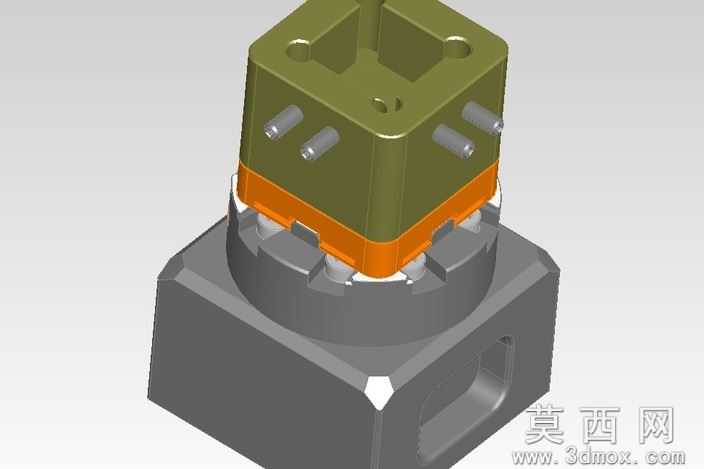

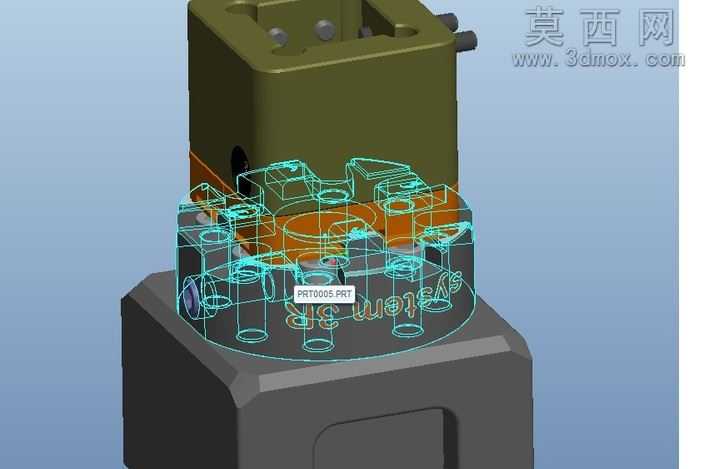

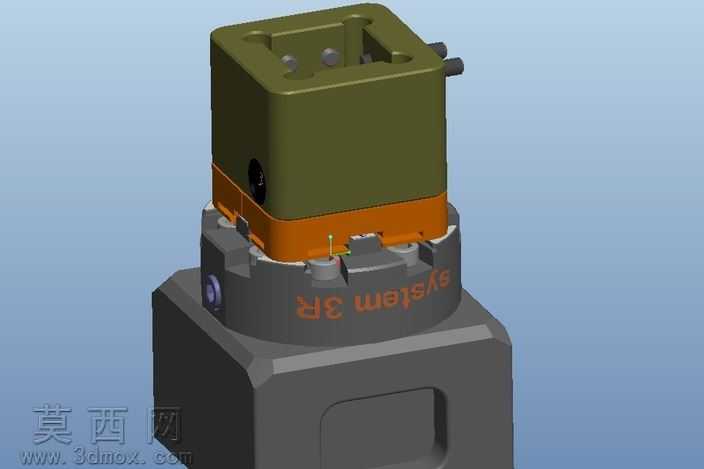

本模型为电火花加工场景使用的3REDM系统配套定位工装，整体采用分层堆叠式模块化结构设计，通过三维建模软件完成全参数化零件建模与总装配合，完整还原了工装的实际装配逻辑与功能结构。模型从上至下分为三个功能段：上部为橄榄绿色的工件装夹基座，采用方形中空腔体结构，腔体内部预留了工件定位销孔与锁紧组件安装位，侧壁设置有侧向锁紧旋钮接口，建模时严格还原了腔体壁厚、安装孔位的位置公差与配合间隙，确保装夹结构的功能合理性；中部为橙色的定位锁紧隔圈，作为上下模块的连接过渡部件，隔圈表面做了环形定位凸台设计，与上下模块的定位凹槽形成精准的止口配合，建模时对隔圈的边缘倒角、配合面的平面度做了细节还原，渲染阶段采用哑光橙色工程塑料材质，搭配细微的磨砂质感纹理，还原工业隔圈的真实表面质感；下部为深灰色的设备连接基座，基座侧面模压有反向的system 3R标识，对应实际产品的品牌标识设计，基座底部设置有与电火花加工设备工作台连接的标准接口，侧壁预留了锁紧螺丝安装孔与定位销孔，建模时还原了基座的加强筋结构、安装孔的沉头设计，渲染阶段采用铸铁哑光金属材质，添加了细微的铸造纹理与使用磨损痕迹，提升模型的真实感。整体建模过程遵循机械设计的装配规范，所有配合零件均设置了正确的装配约束，不存在干涉问题，各活动部件的运动行程预留合理，既保证了工装的定位精度表现，也兼顾了快换装夹的使用需求。材质渲染阶段针对不同部件的实际加工材质做了区分：上部装夹基座采用军绿色硬质阳极氧化铝材质，添加了细微的金属颗粒质感与表面氧化层的哑光效果；中部隔圈采用耐油橡胶包裹工程塑料的复合材质，边缘做了轻微的圆角过渡避免应力集中；下部连接基座采用灰铸铁材质，表面做了磷化发黑处理，还原工业工装长期使用后的轻微油污质感与哑光金属光泽。设计思路围绕电火花加工的高精度定位需求展开，采用模块化快换结构，可实现不同工件装夹座的快速更换，无需重新校准设备原点，大幅提升电火花加工的装夹效率，各模块之间的定位配合采用过盈定位加侧向锁紧的结构，保证加工过程中工装不会出现位移，满足微米级的加工定位精度要求。
