手动按压式板材切割工装夹具结构

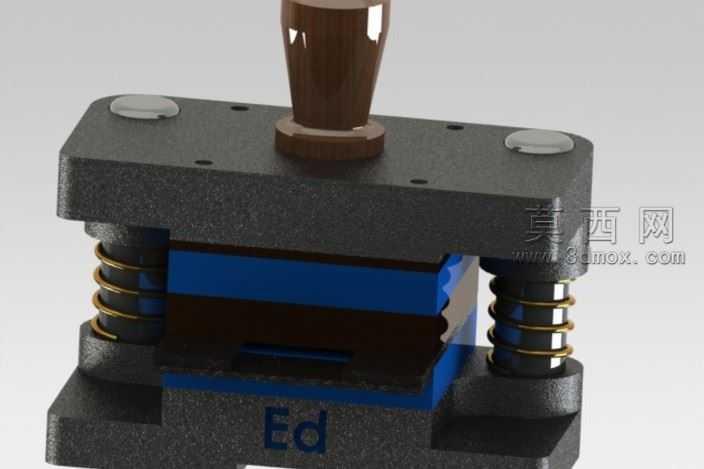

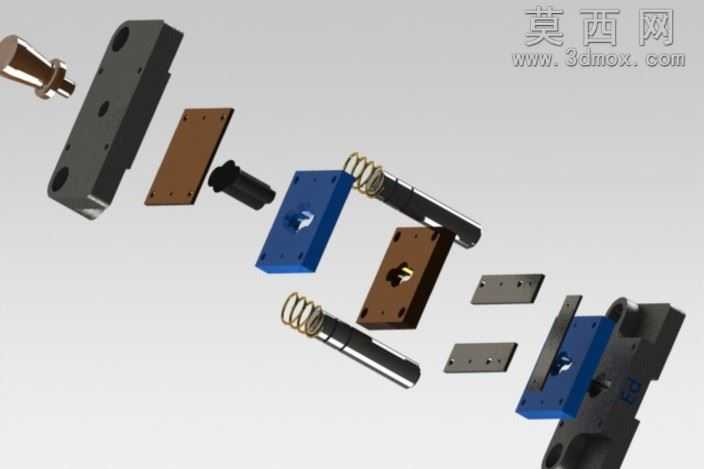

该三维模型为手动按压式切割工装，整体采用导柱导向的模架式结构设计，建模过程严格遵循机械加工工装的设计规范，先完成上下模座的基础轮廓搭建，再依次排布导柱、复位弹簧、裁切模组、操作手柄等核心部件，所有零件的装配约束完全符合实际工装的装配逻辑，无干涉错位问题。渲染阶段针对不同部件匹配对应材质：上下模座采用铸铁哑光金属材质，还原铸铁件表面细微的颗粒质感与深灰金属色泽；导柱与复位弹簧采用弹簧钢材质，表现出金属的冷亮光泽与弹簧的螺旋纹理细节；操作手柄采用深色电木材质，模拟绝缘防滑的胶木哑光质感；裁切模组的刃口部分做了高光金属处理，区分刃口与模座的材质差异，蓝色的定位垫块采用硬质工程塑料材质，通过色彩区分功能区域，让整体结构层次清晰可辨。结构设计上，两侧对称布置的导柱搭配复位弹簧，可保证上模座下压过程中保持垂直运动轨迹，避免裁切过程中出现偏载导致刃口崩损，上模座顶部的圆柱形操作手柄符合人体工学握持形态，方便操作人员施加下压力，上下模之间的裁切型腔预留了精准的裁切间隙，可适配薄型板材的冲切作业，模座上的沉头安装孔可用于将工装固定在工作台面，提升作业时的稳定性。设计思路围绕小型手动裁切作业的实际需求，摒弃复杂的动力结构，采用纯机械手动结构实现稳定裁切功能，整体结构紧凑，零件数量精简，既保证了裁切作业的精度，又降低了工装的制造成本与维护难度，建模时对所有配合面做了公差适配的细节处理，让模型可直接用于工程出图与实物加工参考，渲染效果直观展现了工装的装配状态与各部件的功能位置，清晰呈现手动切割工装的工作原理。
