分体式空调室内机塑料壳体结构设计

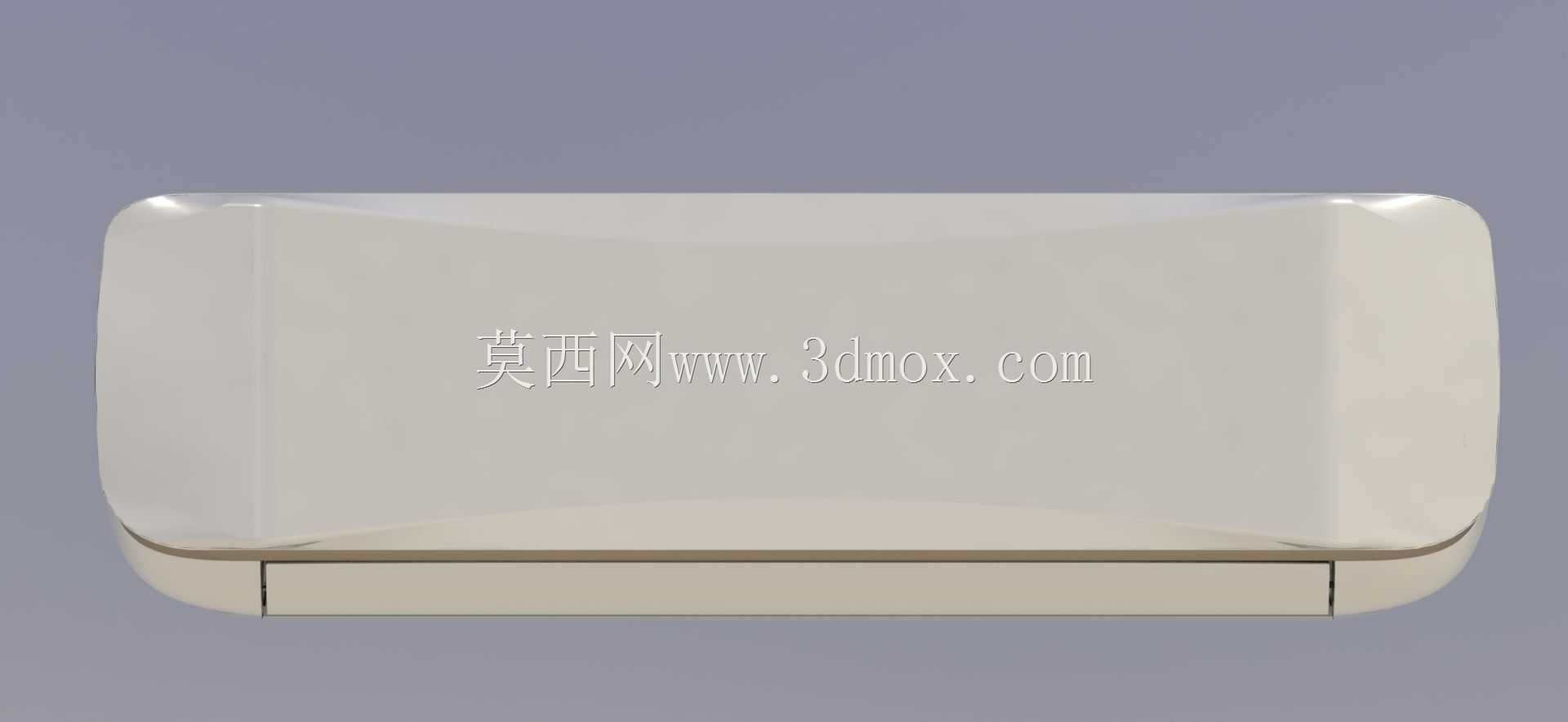

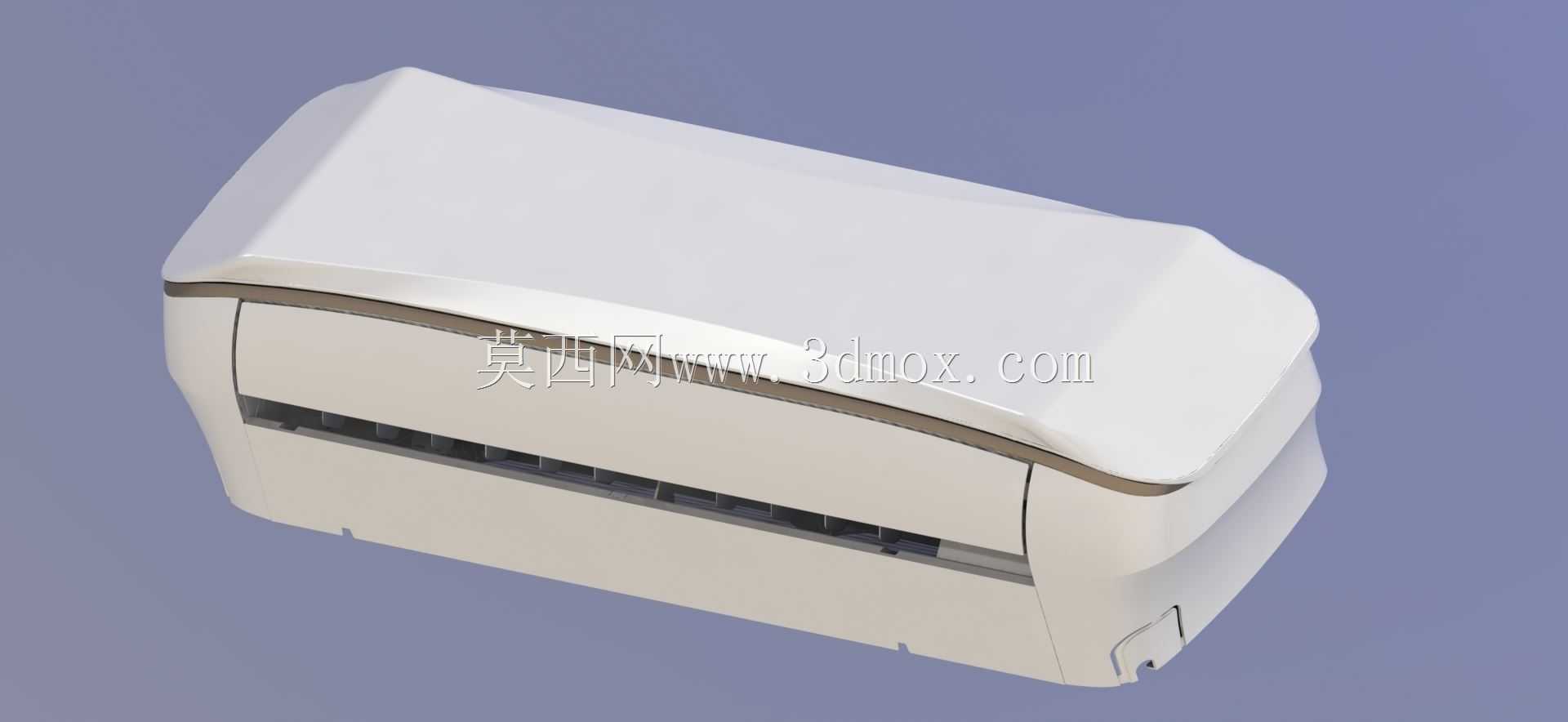

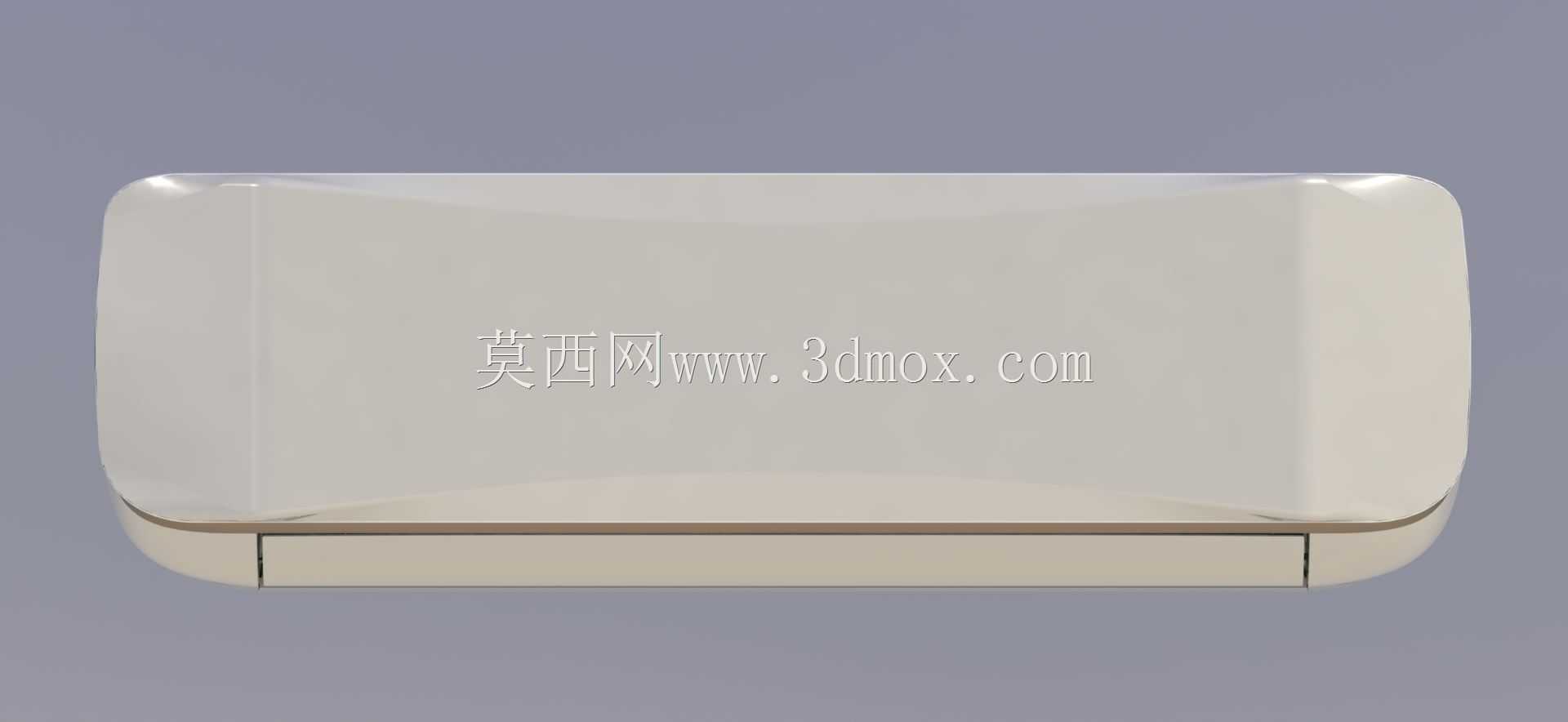

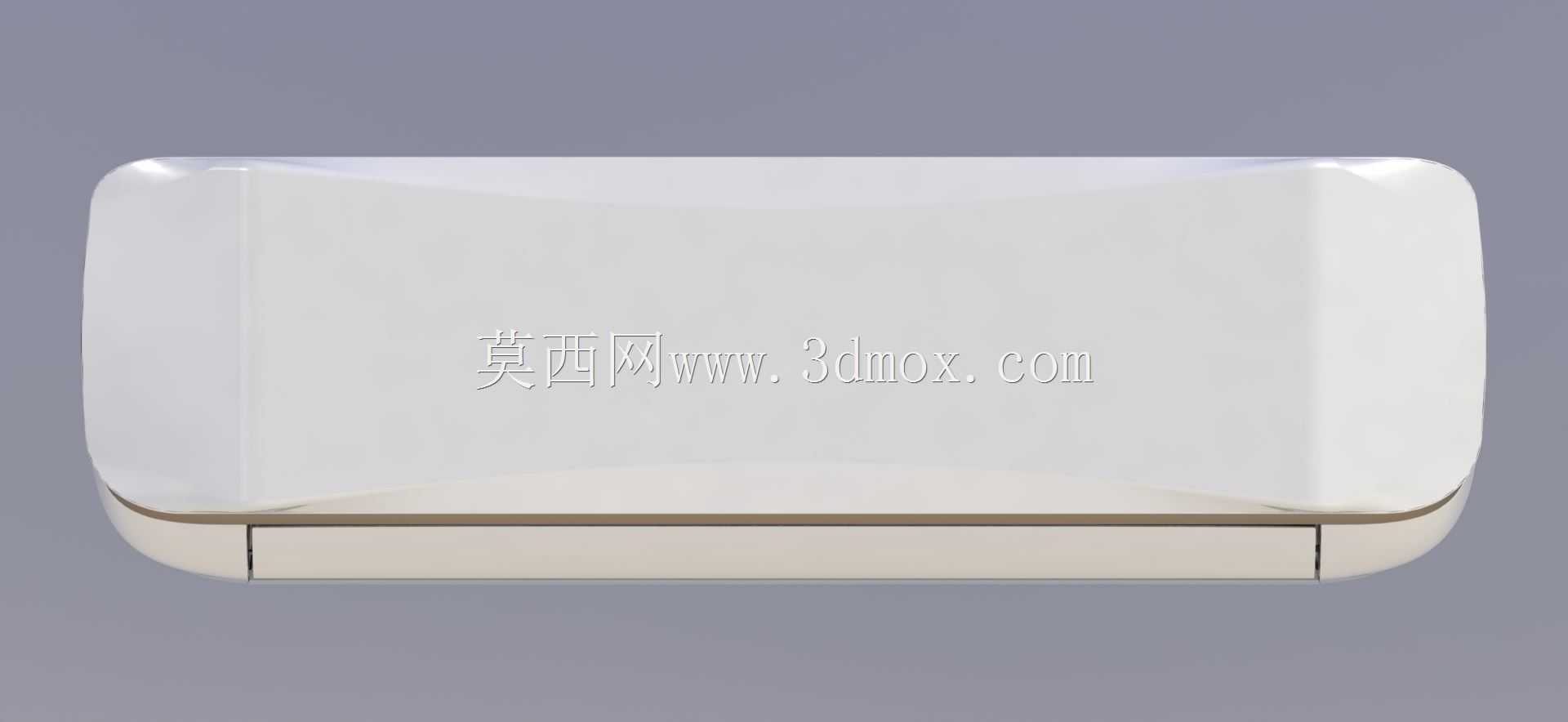

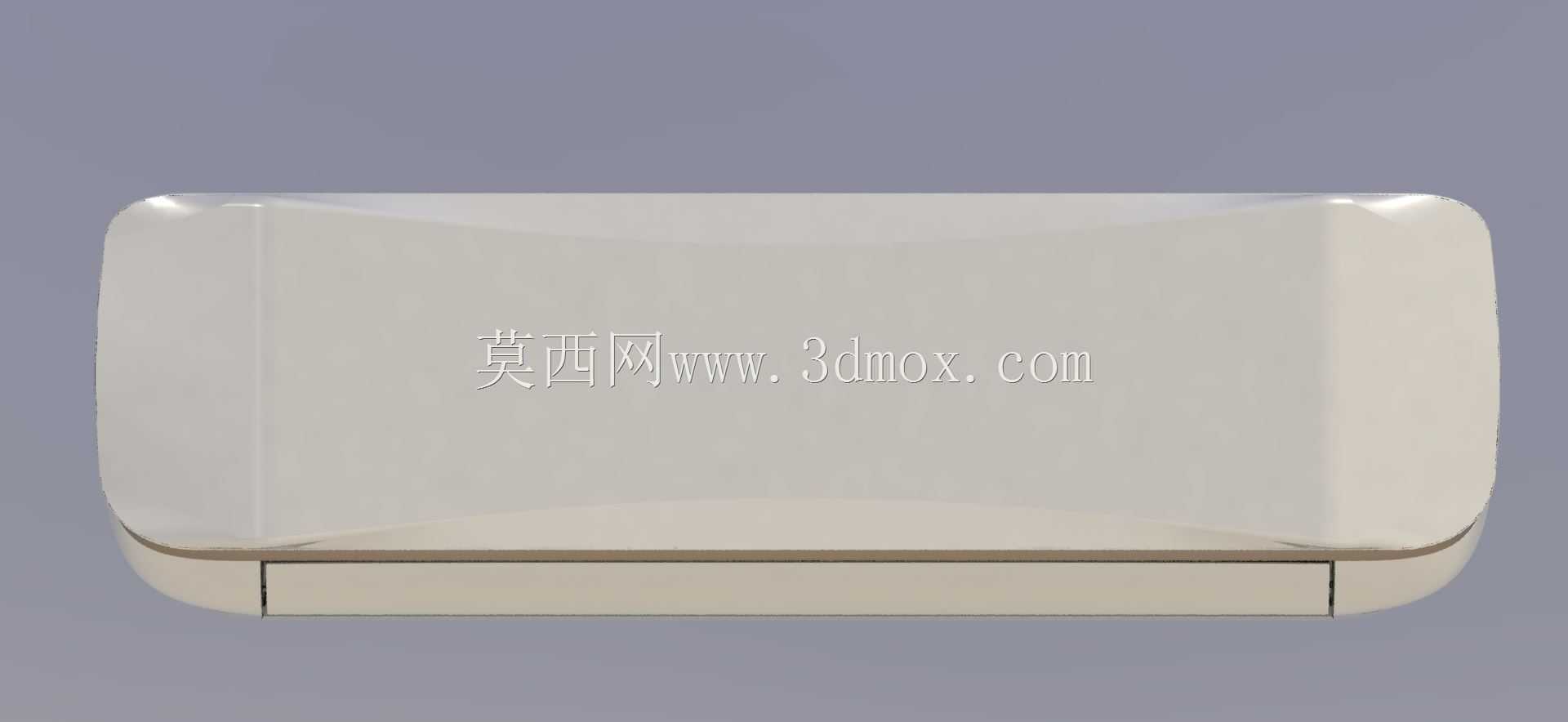

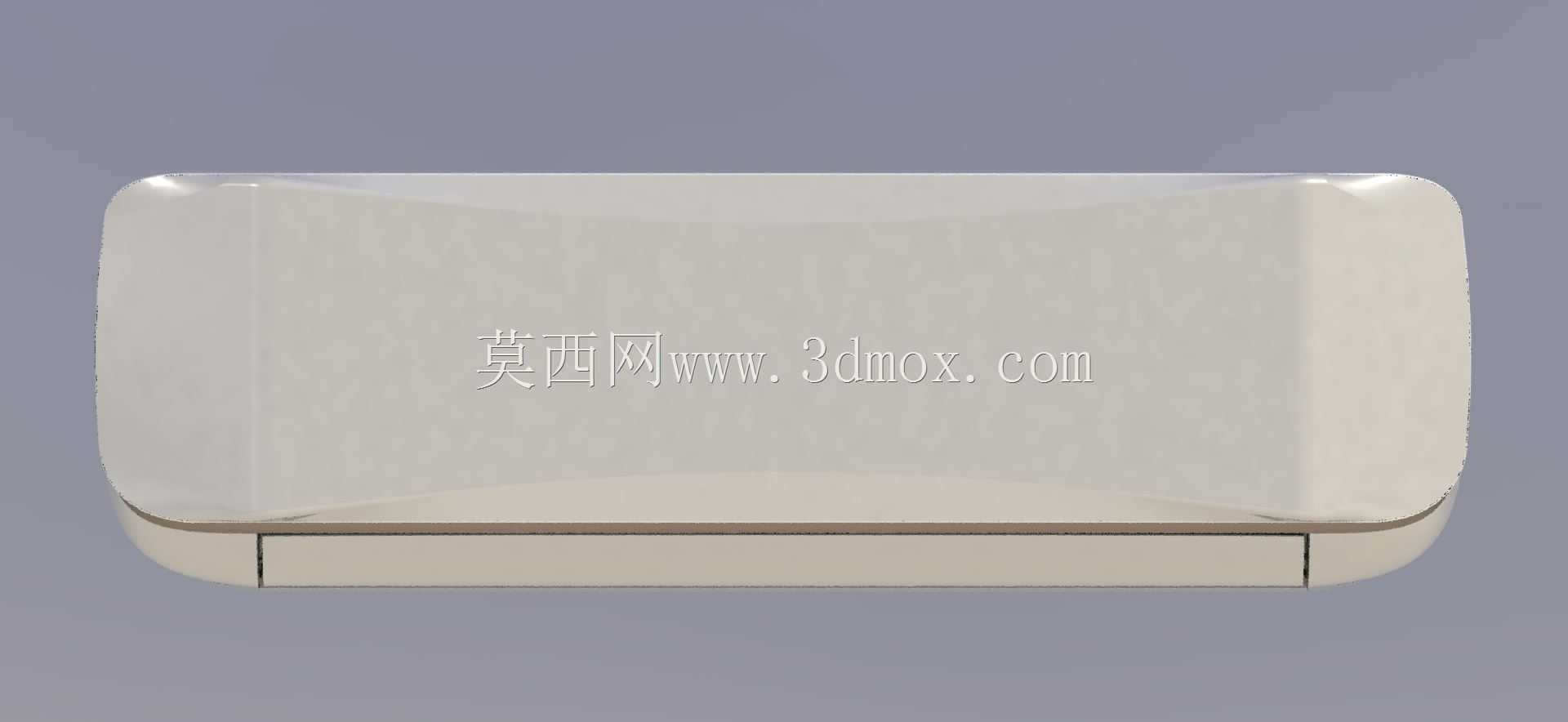

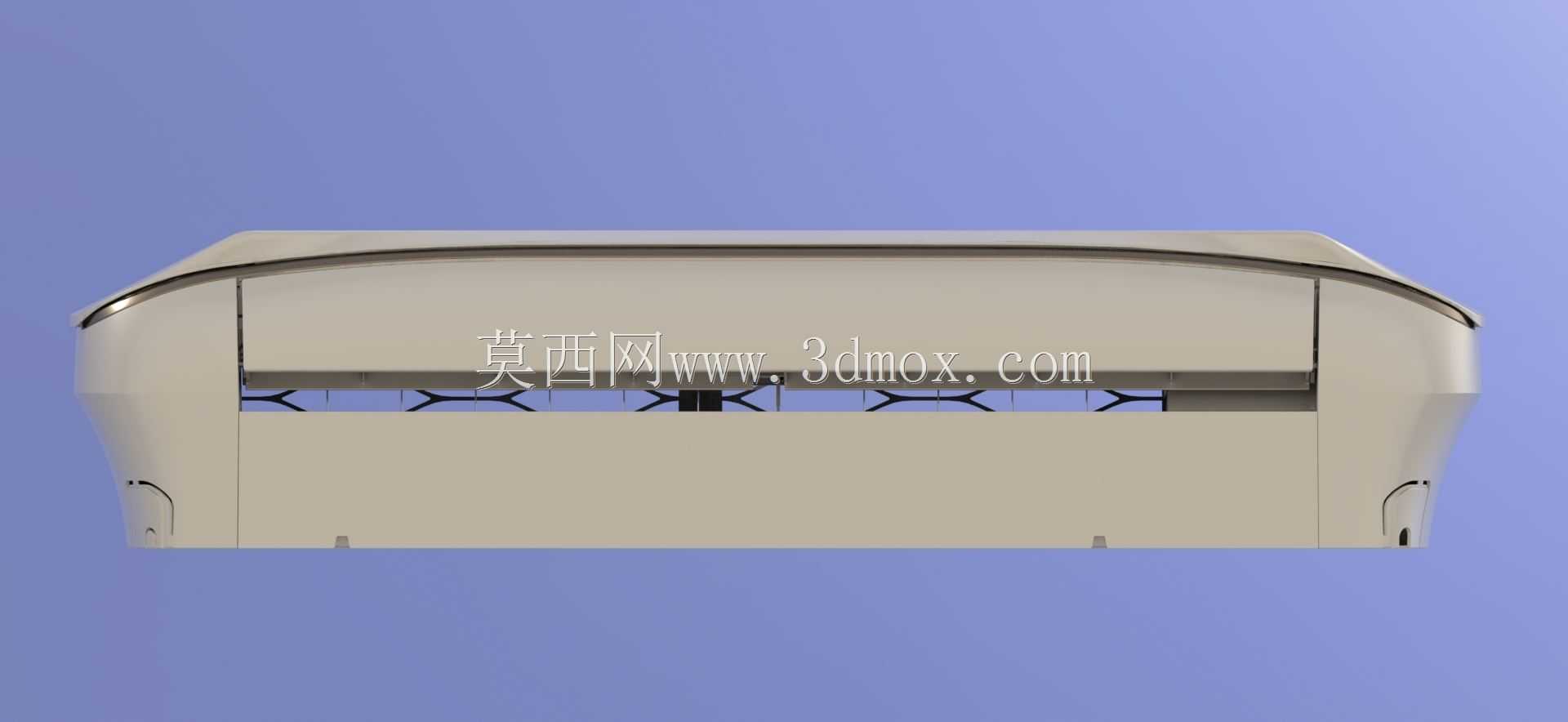

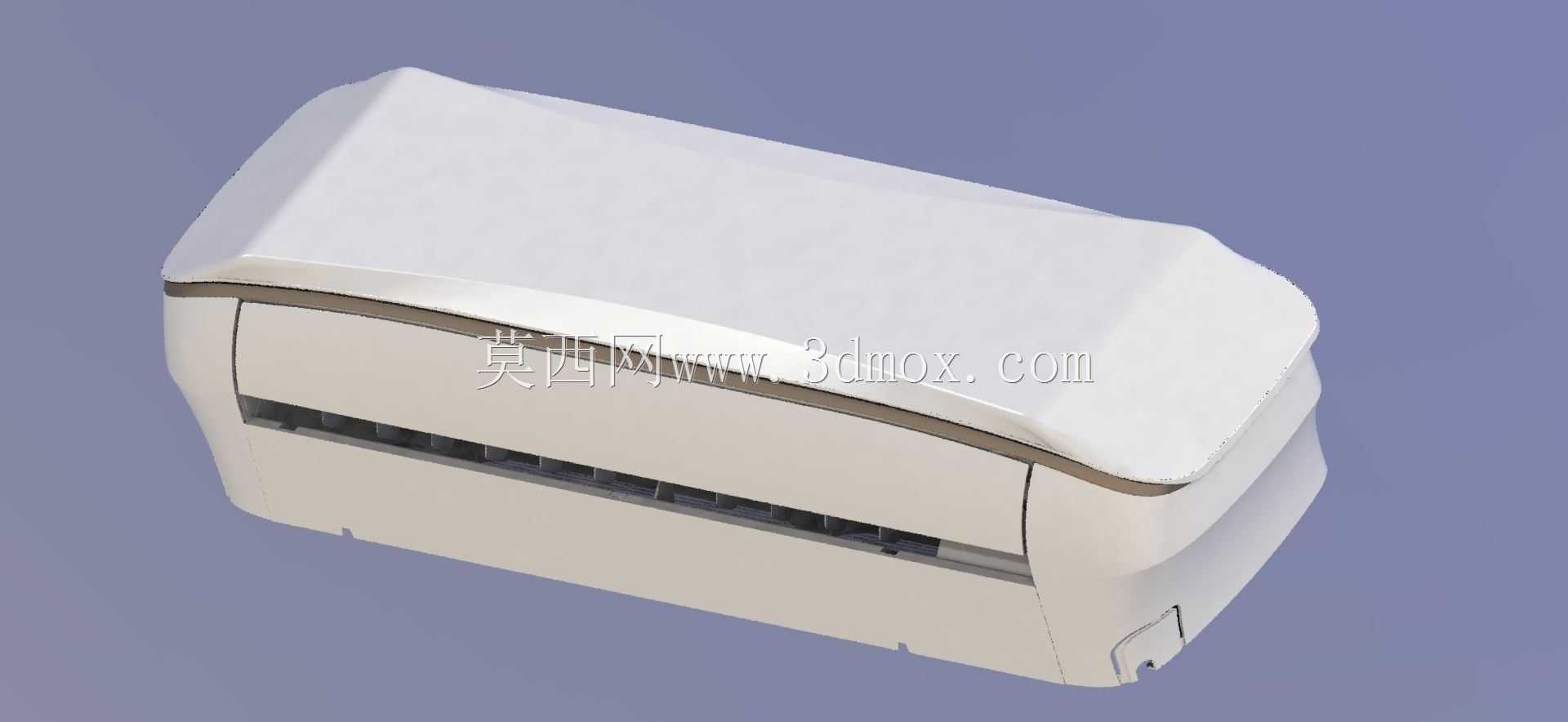

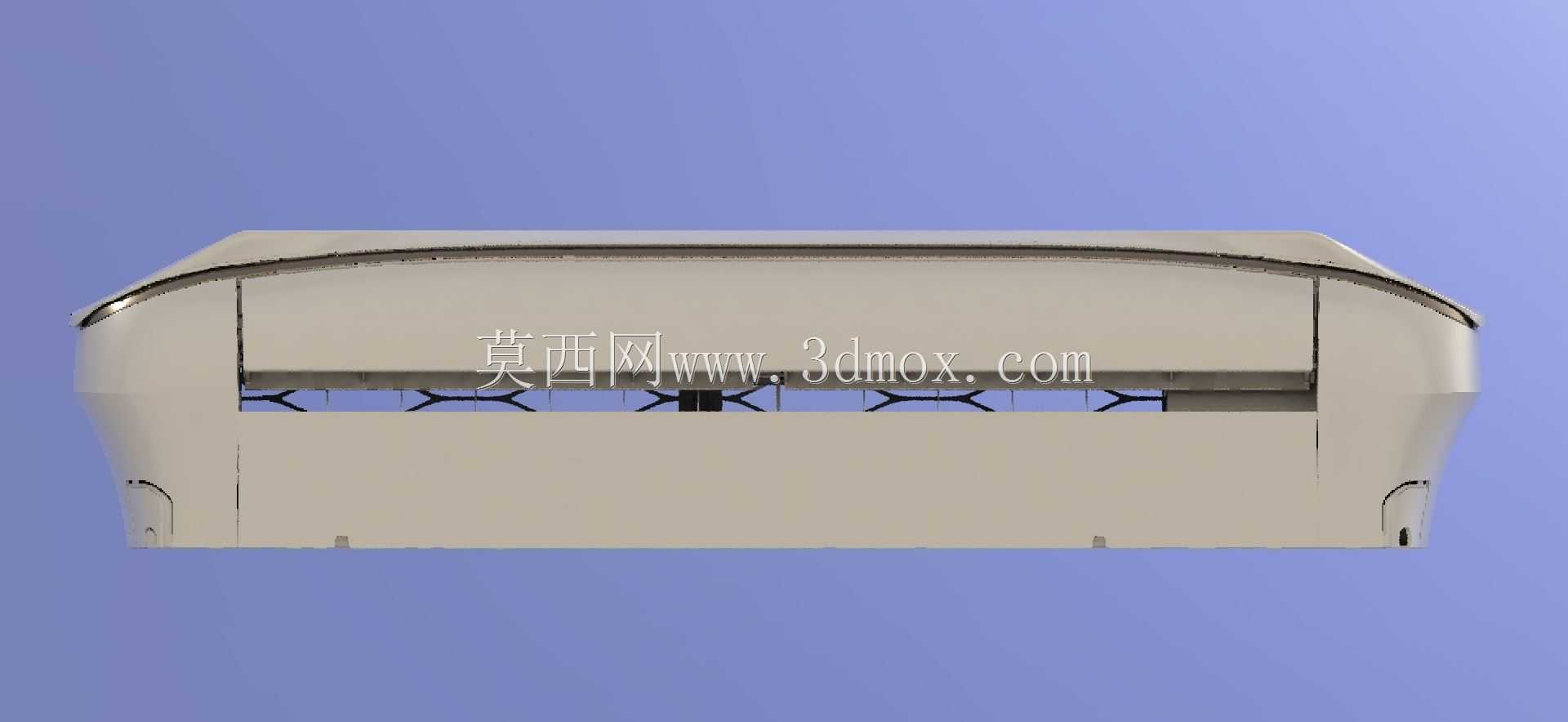

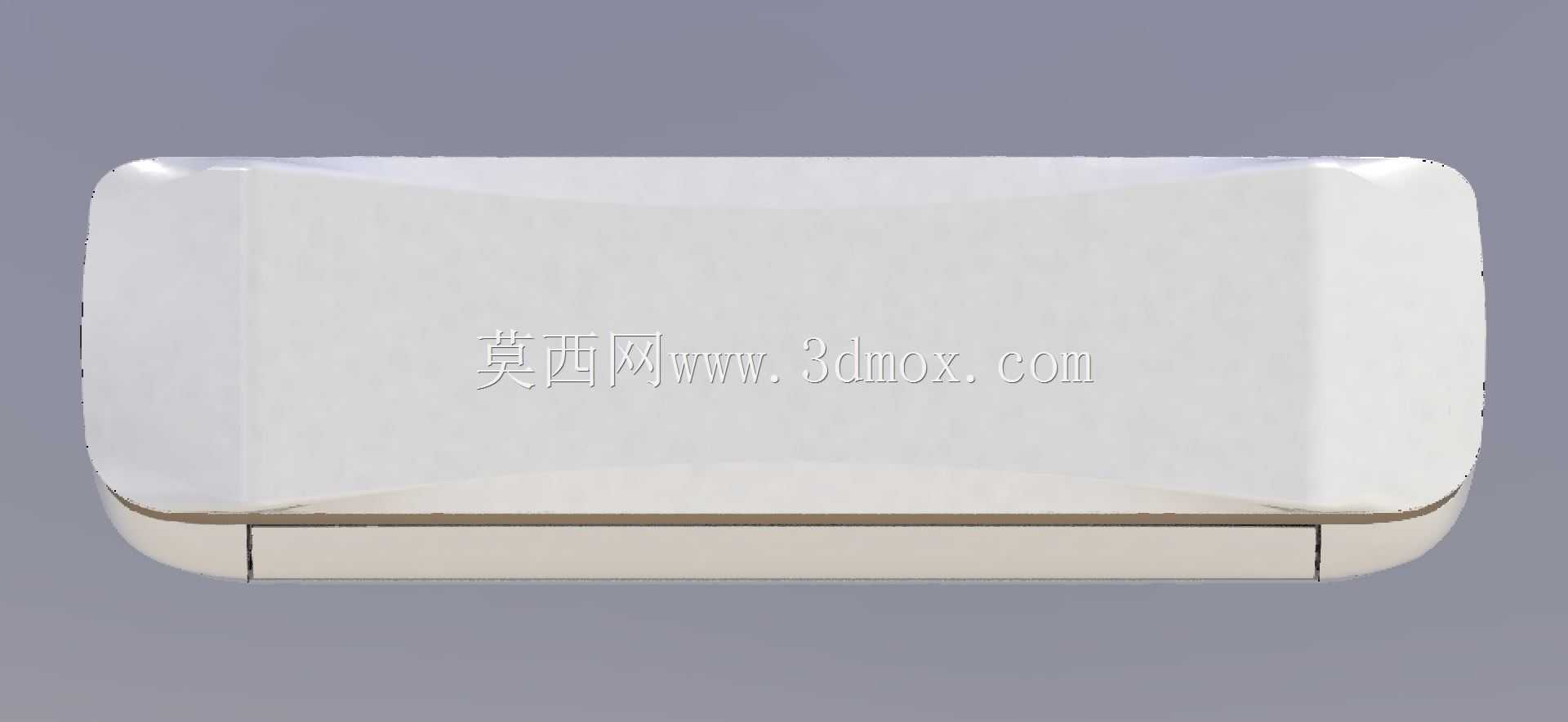

　　家用分体式空调室内机的壳体作为直接面向用户的外露部件，同时承担着内部风道、换热器、电控组件、导风机构的承载防护功能，其结构设计需要兼顾装配精度、外观质感、成型工艺性与安装适配性。这款室内机壳体采用一体化大面弧面造型设计，正面无外露拼接缝，既能够避免长期使用后积灰藏污的问题，也能适配多数家装风格的墙面搭配需求，不会产生突兀的视觉割裂感。从结构设计逻辑来看，壳体整体采用上下分模的注塑成型方案，主面壁厚均匀控制在2.2-2.5mm区间，既能够保证壳体整体的结构刚性，避免吊装或壁挂安装后出现长期蠕变变形，也能控制注塑过程中的缩痕、翘曲风险，大面区域背面均匀布置网格状加强筋，筋位厚度控制在壁厚的0.6倍，防止表面出现缩印影响外观质量。

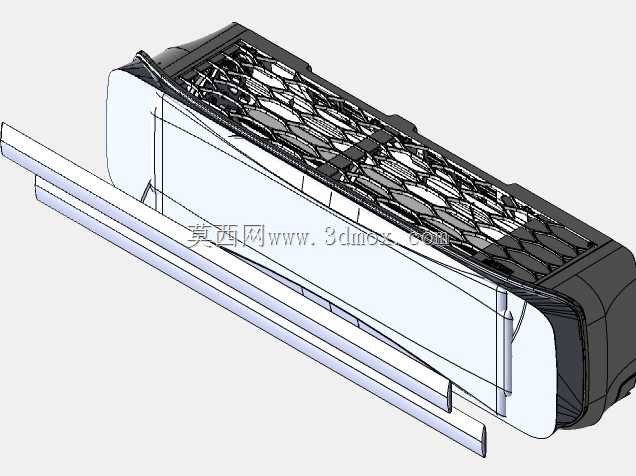

　　在安装边界设计上，壳体背部预留了与壁挂挂板匹配的卡扣挂接位，挂点间距符合主流家用1.2匹机型的通用安装尺寸，能够适配多数住宅预留的空调安装位，不需要额外对墙面打孔位置做特殊调整。壳体下部预留了导风板的转动避让间隙，导风板转轴安装位与壳体采用一体化轴座设计，省去了额外的金属嵌件，既降低了装配工序数量，也能保证导风板转动过程中的同轴度，避免长期转动后出现异响、卡滞问题。在风道配合部分，壳体内侧对应贯流风轮的位置做了平滑的弧面过渡，没有突兀的结构凸起，能够减少风阻，降低送风过程中的气流噪音，同时壳体边缘与内部泡沫风道的配合面预留了0.3mm的过盈压装量，保证装配后不会出现漏风、凝露外溢的问题。考虑到注塑成型后的装配需求，

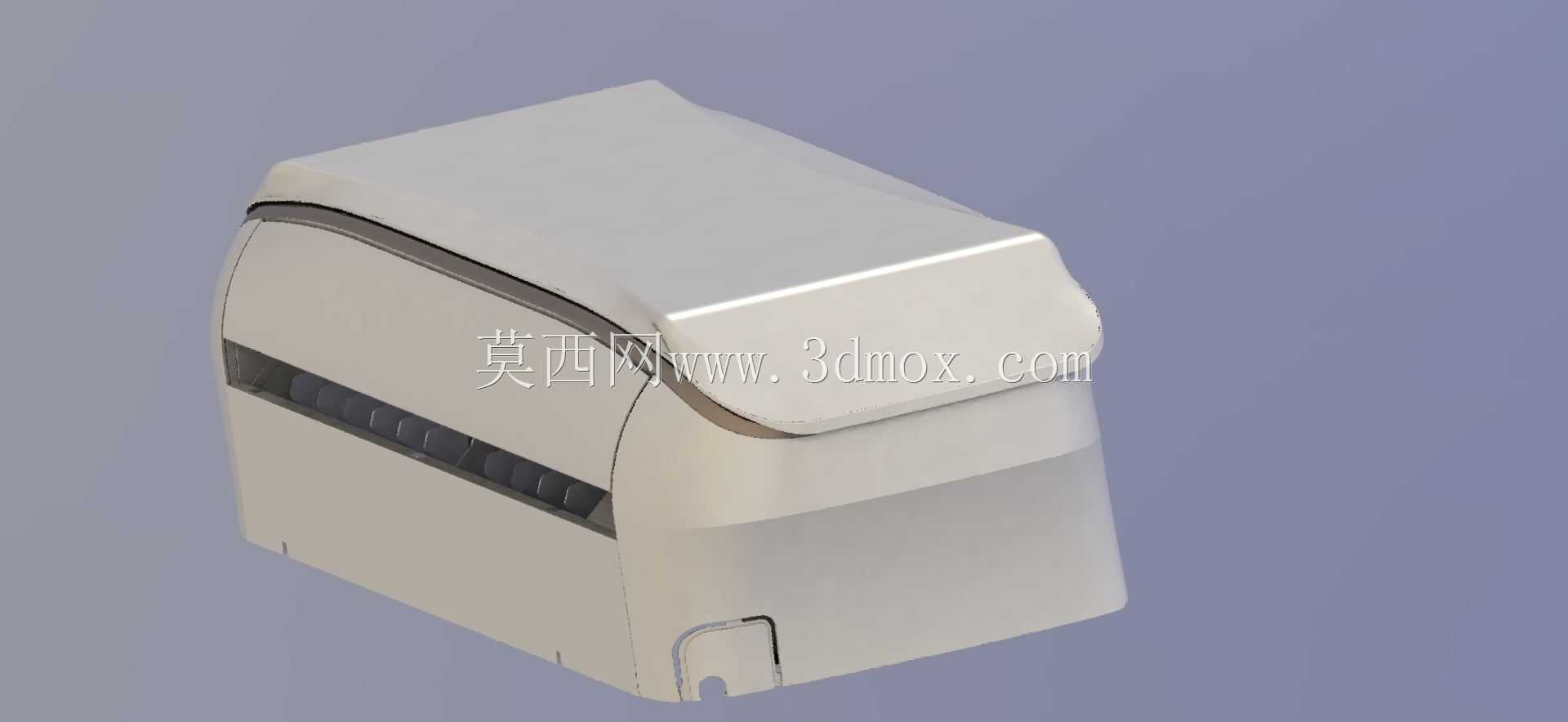

　　壳体上所有的卡扣连接位都做了1度的拔模斜度，卡扣根部设计了R0.5的圆角避免应力集中，装配过程中不需要施加过大的按压力就能完成与底壳的扣合，也能保证后期售后拆机维护时卡扣不容易断裂。壳体侧面预留了电控盒的检修口位置，检修口盖板采用隐藏式卡扣设计，与主壳体大面保持齐平，不会破坏整体外观的完整性，同时检修口的尺寸足够容纳售后人员的手部操作，不需要完全拆下整机就能完成电控组件的检测与更换。在材料适配层面，该壳体结构适配常规的ABS改性塑料注塑工艺，表面可以做哑光皮纹处理，既能够减少光线反射带来的视觉突兀感，也能降低日常使用中指纹、划痕的明显程度，皮纹深度控制在30μm左右，不会因为皮纹过深导致积灰难以擦拭。
