万向节式动力输出轴结构设计

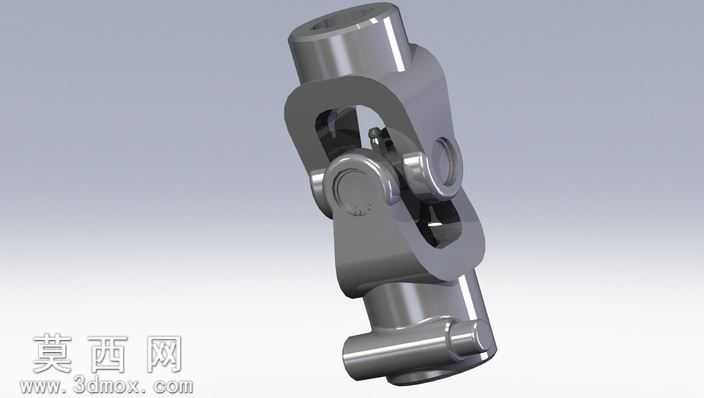

本模型为万向节结构的动力输出轴，整体采用三维参数化建模方式完成，建模过程中严格遵循机械传动零件的设计规范，对每一处结构尺寸都做了精准的参数约束，确保各部件装配后无干涉、可实现预期的角度传动功能。模型外观采用金属材质渲染，还原了钢制传动轴的金属质感，表面做了哑光金属处理，边缘的倒角、轴端的连接结构都清晰呈现，十字轴、万向节叉、轴身等部件的衔接处做了精细化的结构处理，既还原了真实零件的加工特征，也让整体渲染效果更具真实感。从结构设计来看，该动力输出轴采用十字轴式万向节结构，能够实现两轴不在同一轴线、存在轴线夹角情况下的连续回转运动，可靠传递扭矩与动力，两端的轴头分别设置了对应的连接结构，可适配不同的动力输入与输出端安装需求，万向节的铰接结构做了合理的间隙预留，模拟真实零件的装配活动空间，确保在虚拟装配状态下可以直观展示其角度偏转的活动范围。设计过程中优先考虑了动力传递的稳定性与结构强度，轴身采用等径圆柱结构搭配局部加强设计，万向节叉的受力部位做了加厚处理，十字轴的轴颈位置预留了轴承安装的对应结构，符合实际机械传动系统中动力输出轴的设计逻辑，可作为机械传动教学、传动结构方案展示、相关零部件设计参考的数字化模型使用，能够直观呈现万向节传动轴的工作原理与结构组成，帮助学习者快速理解变角度动力传递的结构实现方式。
