金属板材冲孔分切加工工装结构

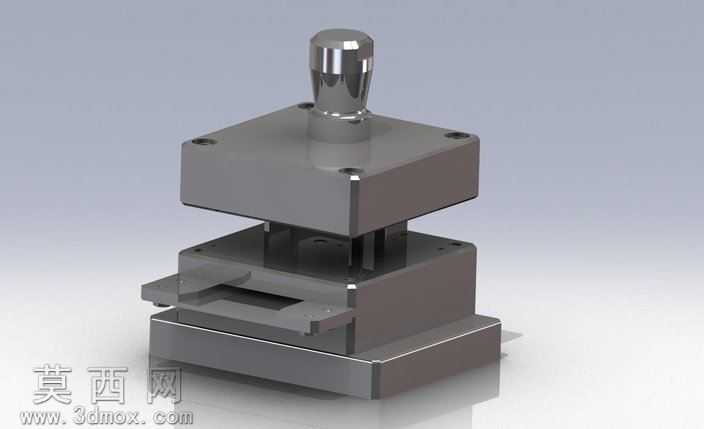

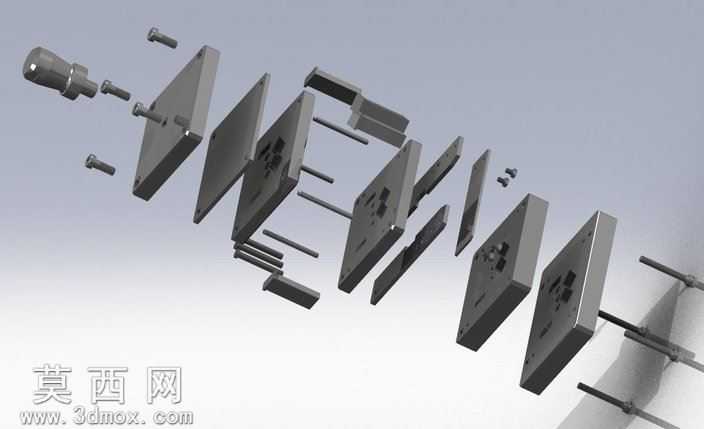

本模型为面向金属薄板加工场景设计的冲孔分切一体化工装，整体采用三维参数化建模方式完成全零件构建，所有结构件均按照实际机械加工公差要求设定配合间隙，可直接用于工艺验证与生产参考。建模过程中首先梳理工装的功能逻辑：该工装需同时完成金属板材的定位、冲孔、侧边分切三道工序，因此整体采用层叠式模架结构作为基础承载，从拆解视图可清晰看到各层模板的功能划分，最外侧为模架安装固定板，用于将整套工装固定在冲压设备的工作台上，板件上预留了标准螺栓安装孔，孔位按照通用冲压设备的装夹间距排布，适配多数常规压力机的装夹要求。向内依次排布冲孔凹模、卸料板、凸模固定板、分切刀安装板、导向组件等功能模块，其中冲孔凸模与凹模采用对应配合公差设计，刃口部位做了单独的结构强化，建模时对刃口的斜度、避空角都做了精准还原，保证冲孔过程中废料可顺利滑落，不会出现卡料问题。分切刀具采用镶嵌式安装结构，刀块通过定位销与紧固螺钉固定在刀座板上，可根据分切尺寸需求更换对应规格的刀块，提升工装的通用适配性。导向部件采用精密导柱导套结构，导柱与各层模板的导套孔采用间隙配合，建模时还原了导柱的润滑槽结构，保证上下模合模过程中的运动精度，避免出现刃口错位啃模的问题。所有紧固件均采用标准件模型调用，螺栓、销钉的规格符合国标紧固件尺寸要求，装配时按照对角紧固的工艺逻辑排布位置，保证模板受力均匀。渲染阶段对不同功能零件做了材质区分，模板类零件采用模具钢哑光金属材质，刃口零件做了高亮淬火钢质感，紧固件采用标准发黑件材质，导柱导套做了镀铬亮面处理，通过材质差异可直观区分各零件的功能属性。整套模型的设计思路围绕工装的实用性、易维护性展开，将易损耗的刃口零件设计为快换结构，日常维护时无需拆卸整套模架即可完成刃口更换，大幅降低产线的停机维护时间，同时层叠式的结构设计也方便加工过程中的废料排出，在冲孔工位下方预留了足够的废料落料空间，分切工位设置了导料斜面，分切完成的料边可沿斜面滑出工装工作区域，避免废料堆积影响加工精度。
