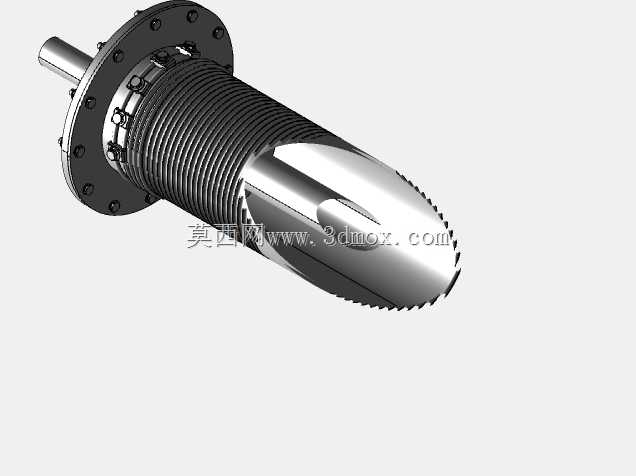

在车间定点吊装、小型设备工位转运、轻型物料垂直提升这类对安装空间有严格限制的场景里,常规底座式绞车往往需要额外预留安装支座的布置空间,还要匹配联轴器做轴系对中,现场安装调试的工作量不小,而这款采用法兰端直接对接驱动端的绞车结构,刚好适配这类紧凑安装的需求。从结构布局来看,整个绞车的核心承载卷筒采用中空筒体设计,筒体表面加工有规整的绳槽,用来引导钢丝绳逐层有序缠绕,避免乱绳咬绳的问题,筒体两端通过法兰盘与两侧的端盖组件连接,输入端的法兰盘直接和驱动单元的输出端面贴合定位,靠止口保证同轴度,不需要额外加装联轴器补偿径向偏差,能大幅缩短整个驱动-卷扬单元的轴向尺寸,适合安装在设备机架的侧壁、行车端梁的预留安装位这类狭窄空间里。

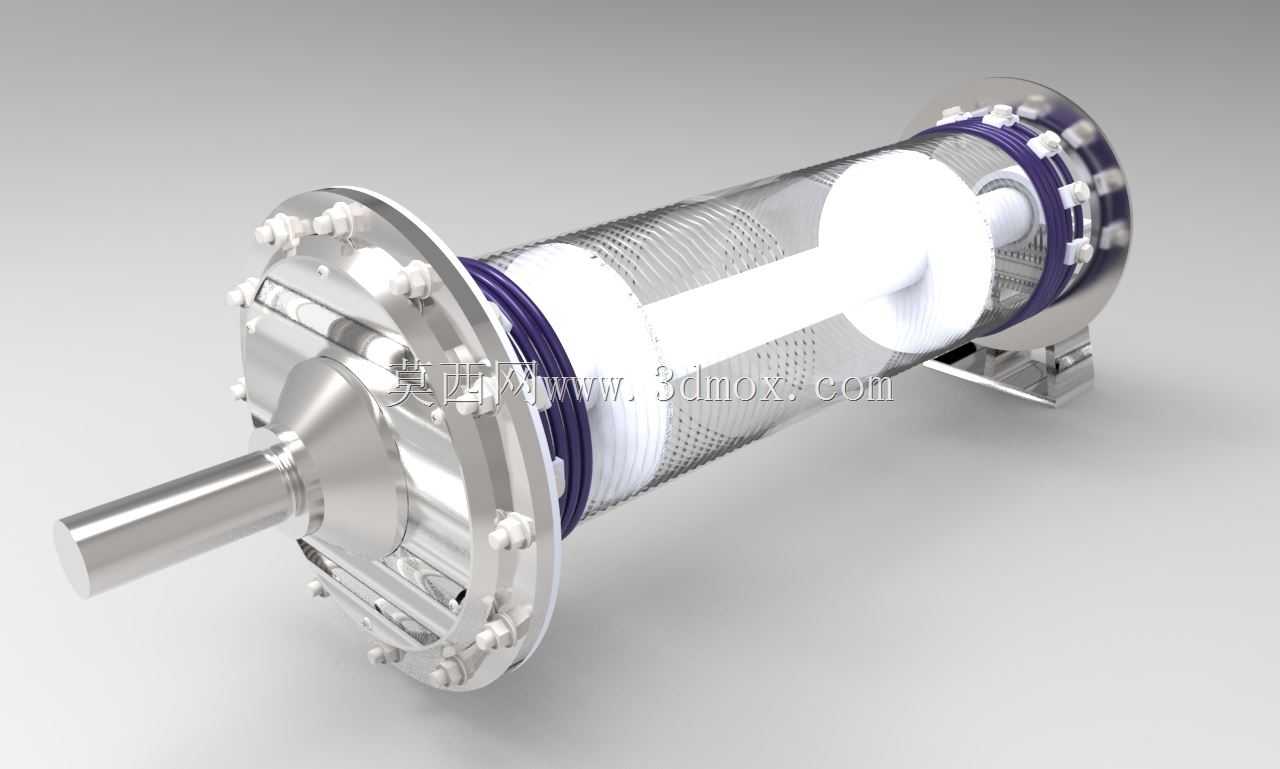

输入端的伸出轴是动力输入接口,轴径按照额定起升载荷下的扭矩传递需求做了阶梯设计,轴肩位置承担轴向定位作用,配合端盖内的轴承组承担径向载荷与起升过程中的冲击载荷,轴承端盖上均匀布置的紧固螺栓按照圆周等分布置,保证端盖压紧力均匀,避免轴承运行过程中出现偏载。筒体两侧的紫色密封组件是多层密封圈结构,一方面阻挡外部车间的粉尘、切削液、水汽进入筒体内部的传动腔,另一方面防止腔体内的润滑脂渗漏,保证内部传动部件长期运行的润滑环境稳定,减少日常维护的频次。底部的支撑脚是辅助承载结构,在法兰对接安装完成后,支撑脚可以和下方的安装面做辅助固定,分担法兰连接面的承载载荷,尤其是在承受侧向斜拉载荷的时候,支撑脚能抵消部分倾覆力矩,避免连接螺栓受剪过载。
设计这类绞车结构的时候,首先要匹配额定起重量对应的卷筒直径,卷筒直径和钢丝绳直径的比值需要满足起重安全规范的要求,降低钢丝绳反复弯折的疲劳损耗,同时要计算筒体的壁厚,保证在单层钢丝绳满缠、额定载荷起升的工况下,筒体的径向变形量在允许范围内,不会因为筒体变形导致绳槽错位,影响钢丝绳的正常收放。轴系设计的时候,要校核输入轴的扭转强度、轴承的额定动载荷,尤其是启动、制动瞬间的冲击载荷系数取值,要结合实际使用场景的作业频繁度调整,比如用于生产线上定点频繁起吊的场景,冲击系数要比偶尔检修起吊的场景取更高的数值。安装边界方面,输入端法兰的止口尺寸、螺栓孔分布圆直径是和驱动端匹配的核心尺寸,设计时需要保证止口的配合公差选过渡配合,
既方便安装时的定位,又不会出现配合过松导致同轴度超差的问题;整个绞车的径向最大尺寸是两端法兰的外径,安装时需要在法兰圆周预留足够的螺栓紧固操作空间,尤其是上方和侧面的螺栓位置,要能允许套筒扳手正常操作,避免后期安装维护时无法紧固螺栓。筒体的有效容绳长度决定了最大起升高度,设计时要根据实际需求的行程预留2-3圈的安全圈,避免钢丝绳完全放尽后绳端固定装置直接受拉。在实际应用中,这类法兰安装的绞车不需要额外制作复杂的安装底座,能直接集成到专用起重设备、自动化生产线的提升工位、小型起重机械的卷扬机构里,相比传统分体式的绞车结构,集成度更高,安装调试的周期更短,整体刚性更好,因为没有联轴器的间隙,起升和下降的动作响应更灵敏,停位精度更高,适合对起升位置精度有一定要求的工位使用。结构上所有的连接螺栓都采用防松设计,要么是涂防松胶,要么是加装防松垫圈,因为起重作业过程中持续的振动容易导致螺栓松动,引发安全隐患,端盖和筒体的结合面还涂有密封胶,配合密封圈实现双重密封,适应多粉尘、潮湿的复杂作业环境。
