单人操作手动垂直主轴升降起重装置

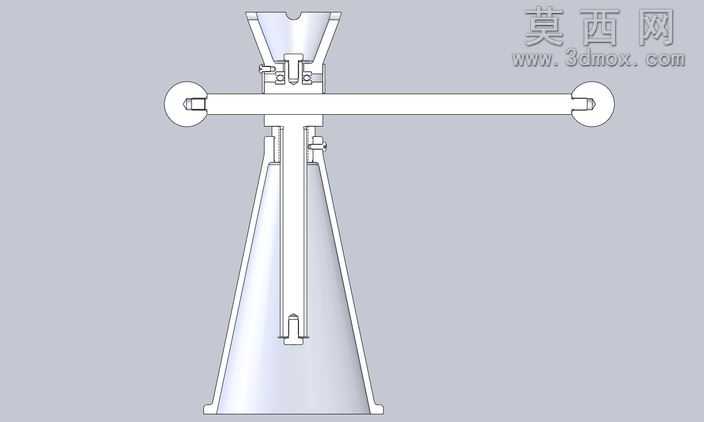

本作品为单人手动操作的垂直主轴升降起重装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以中心垂直主轴为核心基准，依次构建底部锥形支撑基座、中部轴套锁紧结构、顶部横向操作摇杆三大核心模块，所有零件均按照实际手动起重器械的比例进行尺寸约束，确保各部件装配间隙符合真实机械运动逻辑。建模过程中对主轴的梯形传动螺纹做了简化特征处理，既保留螺纹传动的结构辨识度，又避免模型面数过多导致的渲染卡顿，横向摇杆两端的球形操作头采用旋转凸台特征一次成型，与摇杆杆身做合并实体处理，保证结构整体性。材质渲染阶段，整体赋予哑光镀铬金属材质，调整材质反射率至15%、粗糙度至30%，模拟手动起重器械常用的镀锌金属表面质感，底部基座添加轻微的磨砂纹理细节，摇杆球头适当提高高光强度，区分不同操作部位的触感差异；场景采用三点布光方案，主光源从侧上方45度投射，打出装置的立体轮廓与长投影效果，补光从正面弱光填充消除暗部死黑，背景采用浅灰色渐变背景，突出金属装置的质感与结构轮廓。结构设计上，底部锥形基座采用大底径收窄造型，提升装置放置的稳定性，避免单人操作时出现侧翻风险，中部轴套集成锁紧卡位结构，转动横向摇杆时可带动主轴沿垂直方向做直线升降运动，实现小载荷重物的垂直起吊作业，整体结构无多余冗余零件，完全适配单人手动操作的使用场景，操作力臂长度经过合理设计，确保单人施加较小的转动力即可实现额定载荷的升降动作，符合手动起重工具的人机工程设计思路。
