长条型铸铁件成型用铸造模具结构

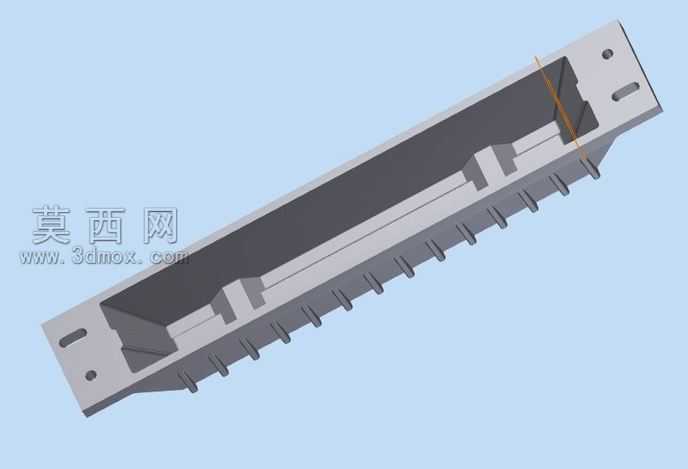

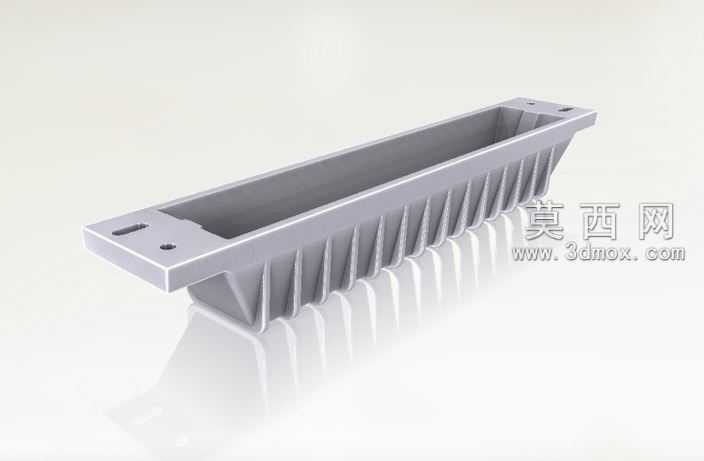

本模型为长条型铸铁件生产用铸造模具，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循铸造工艺设计规范，先以草图绘制模具分型面的轮廓基准，通过拉伸、切除等基础特征搭建模腔主体框架，再逐一细化模腔内部的流道、排气结构与定位结构，所有特征均保留完整参数关联，可根据实际生产的铸铁锭尺寸需求快速调整模腔长度、壁厚、冷却筋排布等参数。模型渲染阶段采用金属铸铁材质赋予模体，还原铸铁模具表面的哑光金属质感，对模腔内壁做轻微的粗糙度纹理处理，模拟实际生产中模具反复使用后的表面状态，对模具外侧的散热筋、安装孔、定位槽等细节做光影强化，清晰呈现各结构的位置与形态。结构设计上，模具采用整体式长条模腔结构，模腔轮廓与目标铸铁锭的外形完全匹配，沿模体长度方向外侧均匀排布散热筋，可加快铸造过程中金属液的冷却速度，提升铸件成型效率；模具两端设置带安装孔的定位凸台，便于模具在铸造工位上的快速装夹固定，模腔内部设置阶梯式导流结构，可引导铁液平稳填充模腔，减少卷气、夹渣等铸造缺陷的产生；分型面处做贴合密封设计，避免合模后出现铁液跑火问题。设计思路围绕铸铁锭的批量生产需求展开，优先保证模腔的成型精度与模具的结构耐用度，在满足铸件成型尺寸要求的前提下，优化散热筋的排布密度与模体壁厚，在控制模具整体重量的同时保证结构强度，兼顾模具的制造成本与使用寿命，模型同时导出STEP、IGES等通用三维格式，可导入各类铸造仿真软件完成充型、冷却过程的工艺模拟，也可直接用于模具的数控加工编程参考，为铸铁锭铸造工艺的落地提供完整的三维结构依据。
