半导体制冷珀耳帖模块结构设计

　　在小空间精准温控的设备开发场景里，这类珀耳帖热电模块是核心执行元件，常见于医疗检测设备的样本仓恒温、小型激光器件的温度控制、消费电子的局部散热、车载冷藏单元的制冷端搭建，甚至是精密实验台的温度校准工位，都需要依靠这类元件实现无制冷剂的固态温控效果。不同于传统压缩机制冷的复杂管路结构，该模块依靠半导体材料的帕尔贴效应实现热量的定向转移，通电后模块的两个陶瓷端面会分别形成冷端与热端，只要热端搭配对应的散热结构导出热量，冷端就能持续实现制冷或者精准控温，反向通电还能实现制热切换，在需要双向温控的场景里能大幅简化结构设计。从结构设计角度看，该模块采用方形陶瓷基板作为上下端面的承载结构，陶瓷材质既具备良好的绝缘性能，又有不错的导热效率，

　　能快速将端面的热量传导至内部的半导体晶粒阵列；内部的半导体晶粒通过导流铜片实现电路串联，整体封装后边缘做密封处理，避免水汽进入导致晶粒氧化失效。引出的红黑两根导线分别对应正负极接线，接线端做了应力释放结构，避免安装拉扯时导致内部焊点脱落。做设备结构设计时，要注意该模块的安装边界，上下端面必须保证足够的平面度，安装时要均匀涂抹导热硅脂，冷端与被温控的器件紧密贴合，热端必须搭配对应功率的散热结构，不管是铝挤散热片加风扇的风冷结构，还是水冷头的液冷结构，都要保证热端的热量能及时导出，否则会导致模块内部温差过大，甚至出现过热烧毁的问题。另外安装时不能过度挤压模块，陶瓷基板的脆性较高，锁紧压力不均匀很容易导致基板开裂，造成内部电路短路。

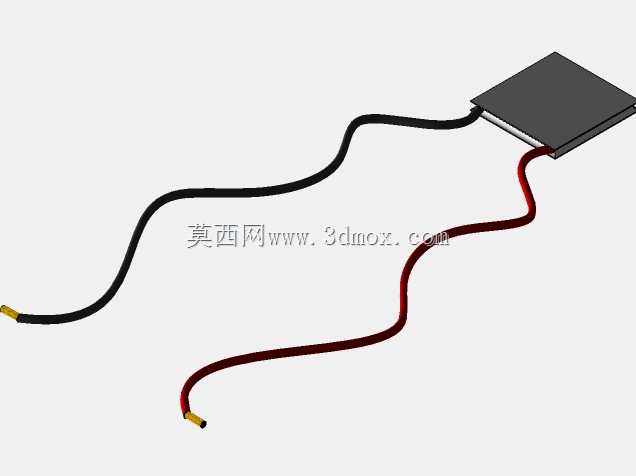

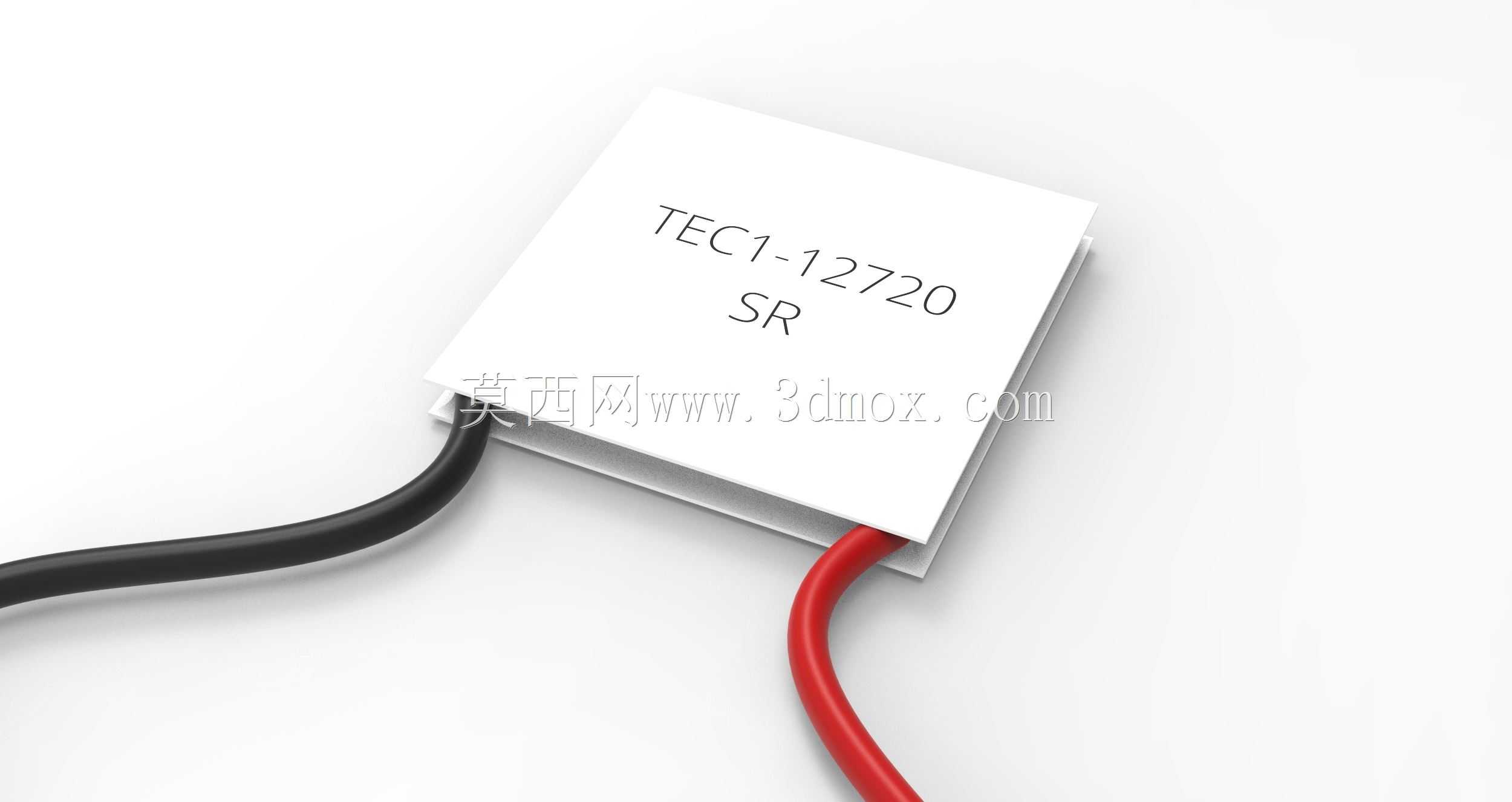

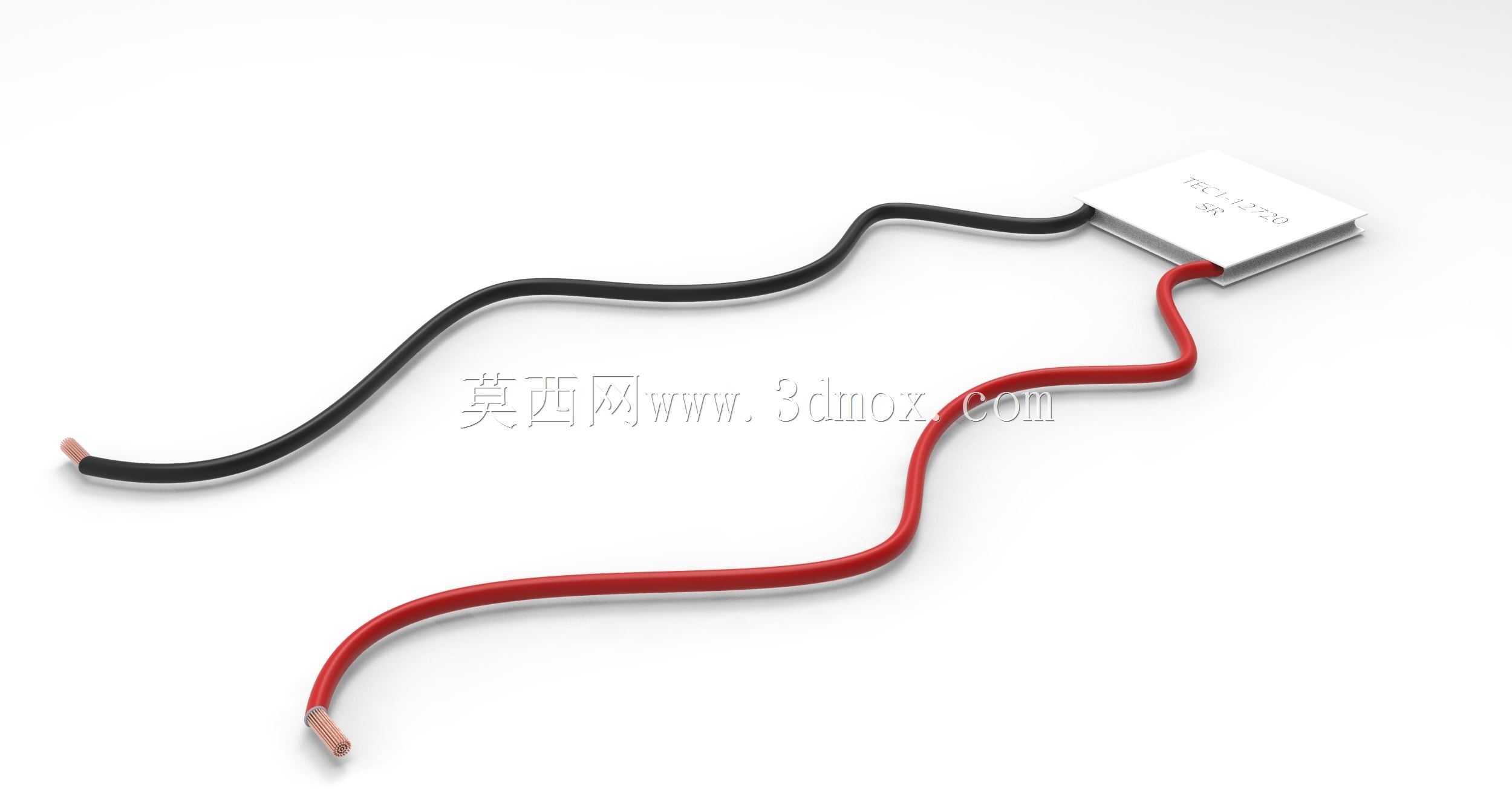

　　建模过程中还原了模块的实际外观细节，包括表面的丝印标识、导线的出线位置与弯折形态、陶瓷端面的哑光质感，能直接用于设备装配的干涉检查，也能用于产品渲染的效果展示，在做整机布局时，可以直接调用该模型核对安装孔位、预留接线空间，评估冷端与热端的结构间距，避免后期打样出现装配干涉。这类元件的选型要匹配实际的温控功率需求，不同型号的最大制冷量、最大工作电流、端面尺寸都有区别，建模时还原的尺寸比例符合常规同规格模块的通用参数，能覆盖大部分小功率温控场景的设计参考需求，结构工程师在做方案阶段可以直接导入装配体，快速完成温控单元的布局搭建，核对周边结构的避让空间，提升方案设计的效率。
