高精度齿轮齿条啮合传动结构设计

　　齿轮齿条传动是机械领域应用极为广泛的直线运动转换结构，这套啮合结构可将齿轮的回转运动平稳转化为齿条的直线往复运动，也可反向将齿条的直线动作转化为齿轮的定轴转动，在各类需要直线进给、行程传动的设备场景中都能见到这类结构的身影。从实际工程应用来看，这类传动结构常出现在机床的进给轴传动、自动化生产线的工位平移机构、升降设备的竖向传动、物流分拣线的推送机构、门窗启闭的传动结构甚至是精密仪器的微调机构中，相比丝杠传动、皮带传动，齿轮齿条传动能适应更长的传动行程，单根齿条可通过拼接实现数十米的传动距离，且传动刚性更强，负载能力更高，在重载、长行程的传动场景中具备不可替代的优势。这套结构在设计时首先确定了合理的模数与齿形参数，

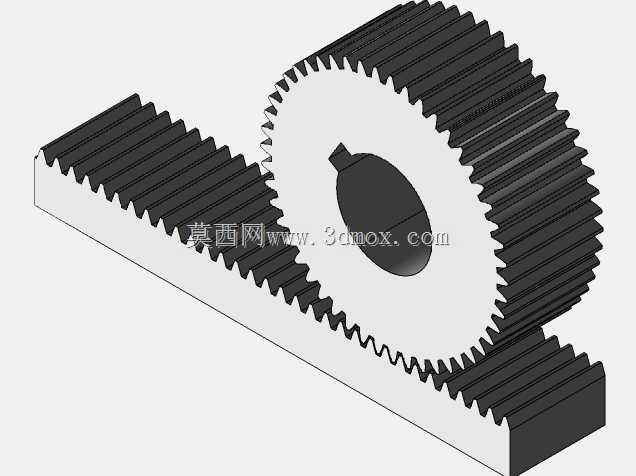

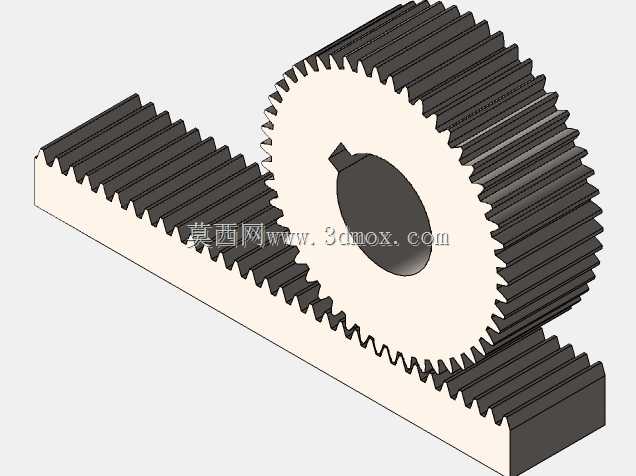

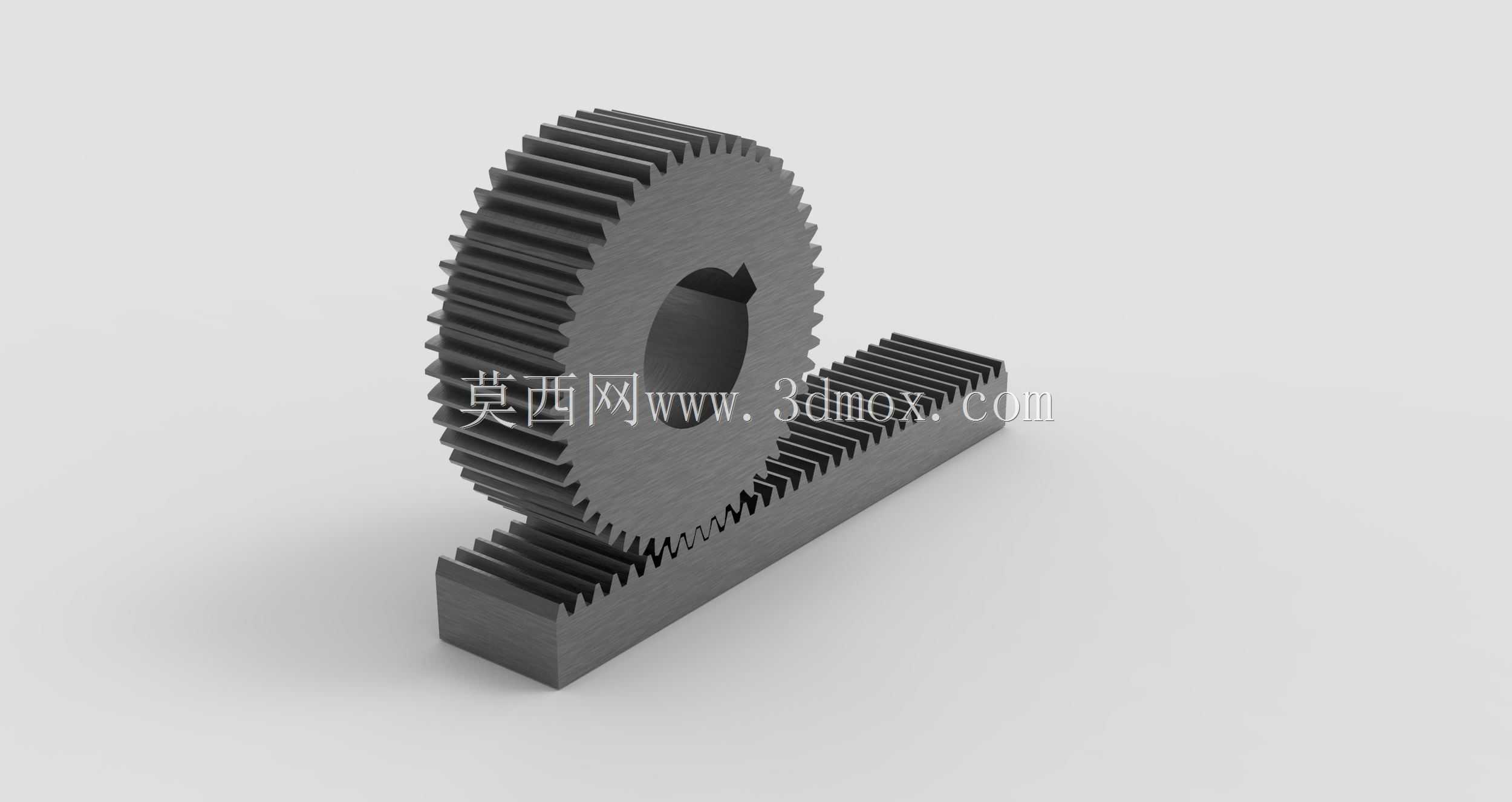

　　保证轮齿啮合时的重合度处于合理区间，避免传动过程中出现卡顿、冲击或回程间隙过大的问题；齿轮中心预留了标准键槽安装位，可直接与传动轴通过平键实现周向固定，匹配常规的轴径安装公差，无需额外定制连接结构即可适配多数通用传动输出轴。齿条采用直齿结构设计，加工难度低，安装调试便捷，齿面与齿轮齿廓做了等参数匹配，啮合时齿面接触均匀，不会出现偏载导致的局部磨损过快问题。从安装边界来看，齿轮的齿顶圆与齿条的齿根之间预留了标准的齿侧间隙，既保证传动过程中不会因热胀冷缩出现卡滞，也能将回程间隙控制在合理范围内，满足多数中低速传动场景的精度要求；齿条的安装基准面做了平面度公差约束，安装时可直接贴合设备的安装基准面打表固定，无需额外做复杂的基准校准。

　　结构设计时充分考虑了实际装配的容错空间，齿轮的轴向定位台阶与齿条的侧边导向面预留了微小的调整余量，装配时可通过微调齿轮轴向位置保证轮齿与齿条齿宽完全对中，避免出现偏载啮合的情况。在实际选型应用时，可根据设备的负载大小、传动速度、行程长度调整模数与齿宽参数，这套结构的参数逻辑可直接复用至不同规格的齿轮齿条设计中，只需按比例缩放齿形参数、调整齿条长度即可适配不同的设备需求，比如在重载升降场景中可选用更大模数、更宽齿面的参数搭配，在精密微调场景中可选用更小模数、更高加工精度等级的齿形搭配，适配不同场景的使用需求。
