SolidWorks平台设计的传动用斜齿圆柱齿轮

项目分类:齿轮 发布时间:2022-02-22 ID:558549

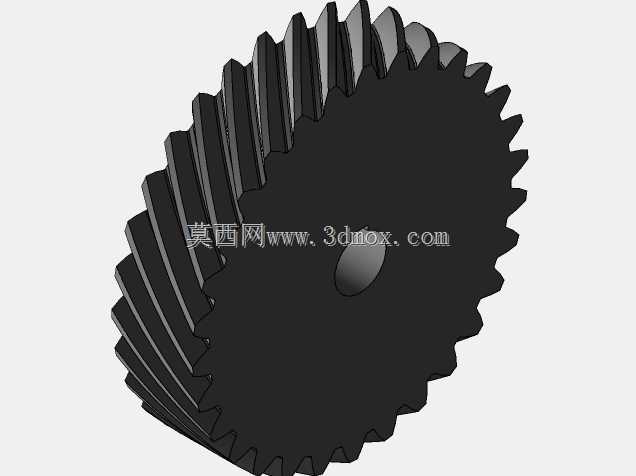

  • SolidWorks平台设计的传动用斜齿圆柱齿轮

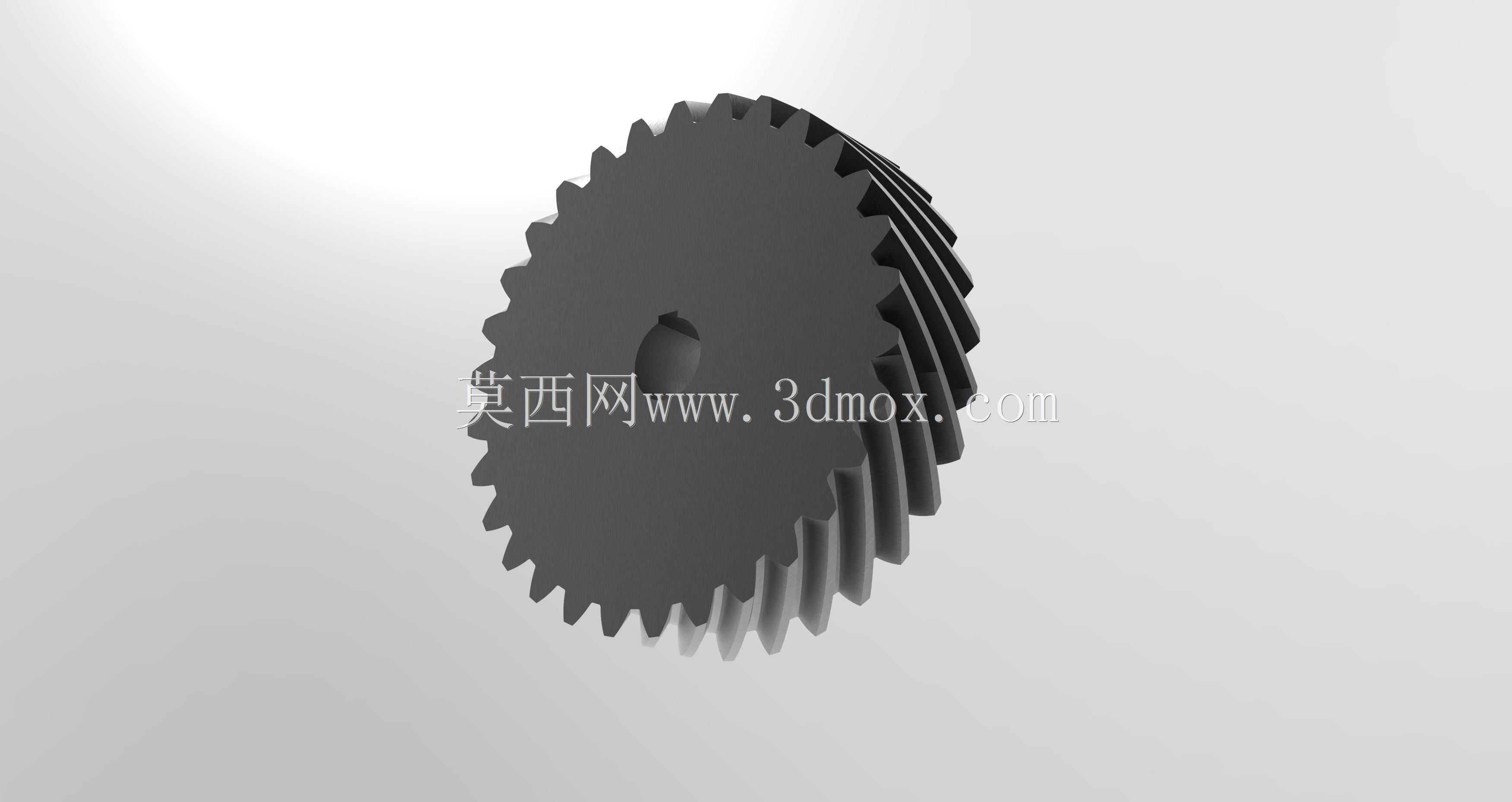

  • SolidWorks平台设计的传动用斜齿圆柱齿轮

  在各类需要平稳动力传递的机械传动场景中,斜齿圆柱齿轮始终是核心传动部件之一,相比直齿圆柱齿轮,其轮齿沿螺旋线方向排布,啮合过程中轮齿是逐步进入接触再逐步脱离啮合,不会出现直齿轮传动时整齿突然啮入啮出的冲击,运行噪音更低、承载能力更强,尤其适合中高速、重载的传动工况。这款斜齿轮的设计围绕常规平行轴传动需求展开,建模过程中优先保证轮齿啮合的重合度参数,通过合理设置螺旋角,让同时参与啮合的轮齿对数保持在合理区间,既可以分散单齿承受的载荷,提升整体传动的额定负载上限,也能有效降低传动过程中的振动,延长配套传动系统的整体使用寿命。从安装适配维度来看,齿轮中心设置的标准通孔用于与传动轴配合,孔位尺寸匹配常规直径的传动转轴,

  安装时可通过键槽实现周向固定,避免齿轮与轴之间出现相对转动导致的传动失效;齿轮的齿顶圆、齿根圆尺寸经过参数化校核,安装时可匹配对应中心距的平行轴传动布局,不会出现齿顶干涉、啮合间隙过大或过小的问题,适配常规减速箱、动力传输模组、轻工设备传动单元的安装边界。在实际设备应用中,这类斜齿轮可直接用于平行轴之间的旋转动力传递,常见于各类输送设备的动力端、小型机床的进给传动单元、自动化生产线的传动模组,也可作为多级减速机构中的中间传动齿轮使用,搭配对应参数的配对斜齿轮即可实现稳定的转速与扭矩转换。设计过程中对轮齿的齿廓曲线做了参数化约束,保证渐开线齿形的加工精度适配性,不管是后续做3D打印样件验证,还是导出工程图用于滚齿、插齿加工,

  都能直接提取对应的齿形参数、安装尺寸,减少二次建模调整的工作量。轮齿部分的螺旋方向经过统一设定,配对使用时只需选择对应旋向的同参数斜齿轮,即可保证正确的啮合关系,避免装配时出现旋向不匹配无法安装的问题;齿轮的端面厚度经过载荷校核,可承受对应工况下的轴向分力,搭配对应的推力轴承即可抵消斜齿轮传动产生的轴向力,保证传动系统运行的稳定性。
