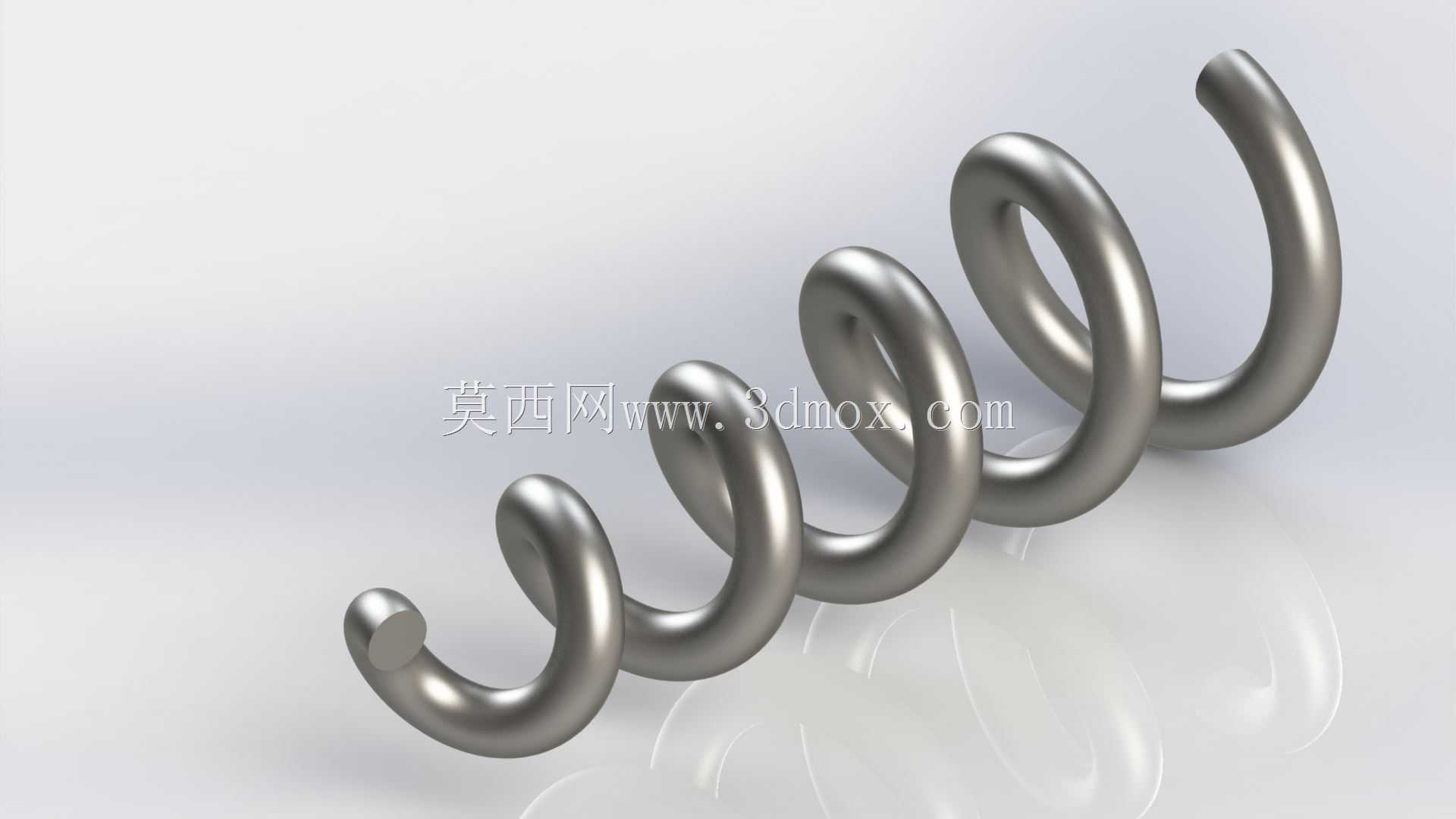

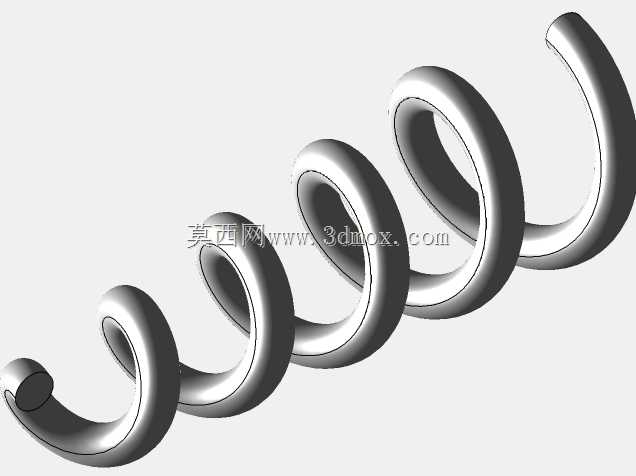

等节距圆柱螺旋压缩弹簧三维结构

　　在各类工业设备的结构设计中，这类等节距圆柱螺旋弹簧是应用频次极高的弹性储能元件，小到精密仪器仪表的触点复位结构，大到重型工程机械的缓冲限位模块，都能见到这类零件的身影。日常做结构选型时，首先要明确安装空间的边界约束：这类弹簧的外径需要匹配安装孔的内径公差，通常预留0.2-0.5mm的装配间隙，避免工作过程中弹簧外圈与安装孔壁发生剐蹭磨损；弹簧的内径则要适配导向芯轴的尺寸，间隙控制在0.1-0.3mm区间，防止弹簧受压时出现侧向弯曲失稳，尤其是自由长度与外径比值超过4的长弹簧，导向结构的匹配度直接决定了弹簧的实际使用寿命。从功能特性来看，这类弹簧依靠簧丝的弹性变形吸收或释放机械能，在不同工况下承担的作用存在明显差异：用在阀门结构中时，

　　它负责提供密封面的预紧压力，保证介质压力低于设定值时密封副完全贴合，不会出现泄漏；用在自动化设备的直线运动模组中，它承担复位功能，在气缸或电缸完成动作回程时，辅助滑动机构回到初始位置，减少驱动端的负载波动；用在振动筛分设备中，它作为隔振元件，将筛体的高频振动与机架隔离，避免振动传递到设备基础引发整机共振。设计这类弹簧的三维结构时，首先要根据工况载荷确定簧丝直径，载荷越大、循环工作频次越高，簧丝直径的取值越要偏向安全区间，同时要校核簧丝的切应力，确保最大工作载荷下的切应力低于材料的许用切应力，避免出现永久塑性变形。节距的选择同样关键，常规压缩弹簧的节距要保证弹簧被压缩到最大工作行程时，相邻簧丝之间仍留有0.1倍簧丝直径以上的间隙，

　　防止压实状态下簧丝之间发生碰撞磨损，同时要兼顾弹簧的刚度特性，等节距弹簧的刚度为线性值，计算时要结合材料的剪切模量、簧丝直径、弹簧中径、有效圈数来推导，确保刚度值匹配工况的载荷-位移要求。弹簧两端的支撑圈结构也需要重点考量，多数工况下会采用两端并紧磨平的结构，支撑圈的圈数根据弹簧总圈数调整，通常取1-2.5圈，磨平部分的长度不小于簧丝周长的四分之三，端部厚度不小于0.15倍簧丝直径，这样能保证弹簧受压时端面与安装座完全贴合，不会出现偏载导致的弹力偏移。做三维建模时，需要先绘制螺旋线路径，螺旋线的起始端要匹配支撑圈的并紧段，也就是两端的螺旋线节距逐步过渡到有效圈的标准节距，避免出现节距突变导致的应力集中，

　　然后沿路径扫描出簧丝的实体结构，最后对两端的支撑圈做切平处理，还原实际加工后的端面形态。实际装配过程中，这类弹簧的预压量设置也有讲究，通常预压量设置为弹簧全行程的10%-15%，这样既能避免设备空载时弹簧出现松动异响，也能保证弹簧在工作全程都处于弹性变形区间，不会因为预压量过大导致有效行程被压缩，影响设备的动作幅度。在腐蚀环境或者高低温环境下使用时，还要匹配对应的簧丝材质，比如普通工况下选用碳素弹簧钢丝即可满足需求，腐蚀环境下要选用不锈钢弹簧钢丝，高温工况下则要选用耐热合金弹簧钢丝，不同材质的剪切模量存在差异，建模时的刚度校核参数也要对应调整，不能直接套用普通碳钢的参数计算，否则实际装配后会出现弹力不符合设计要求的问题。
