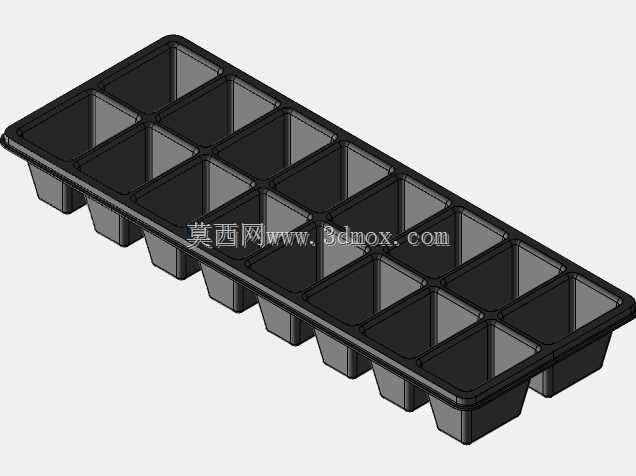

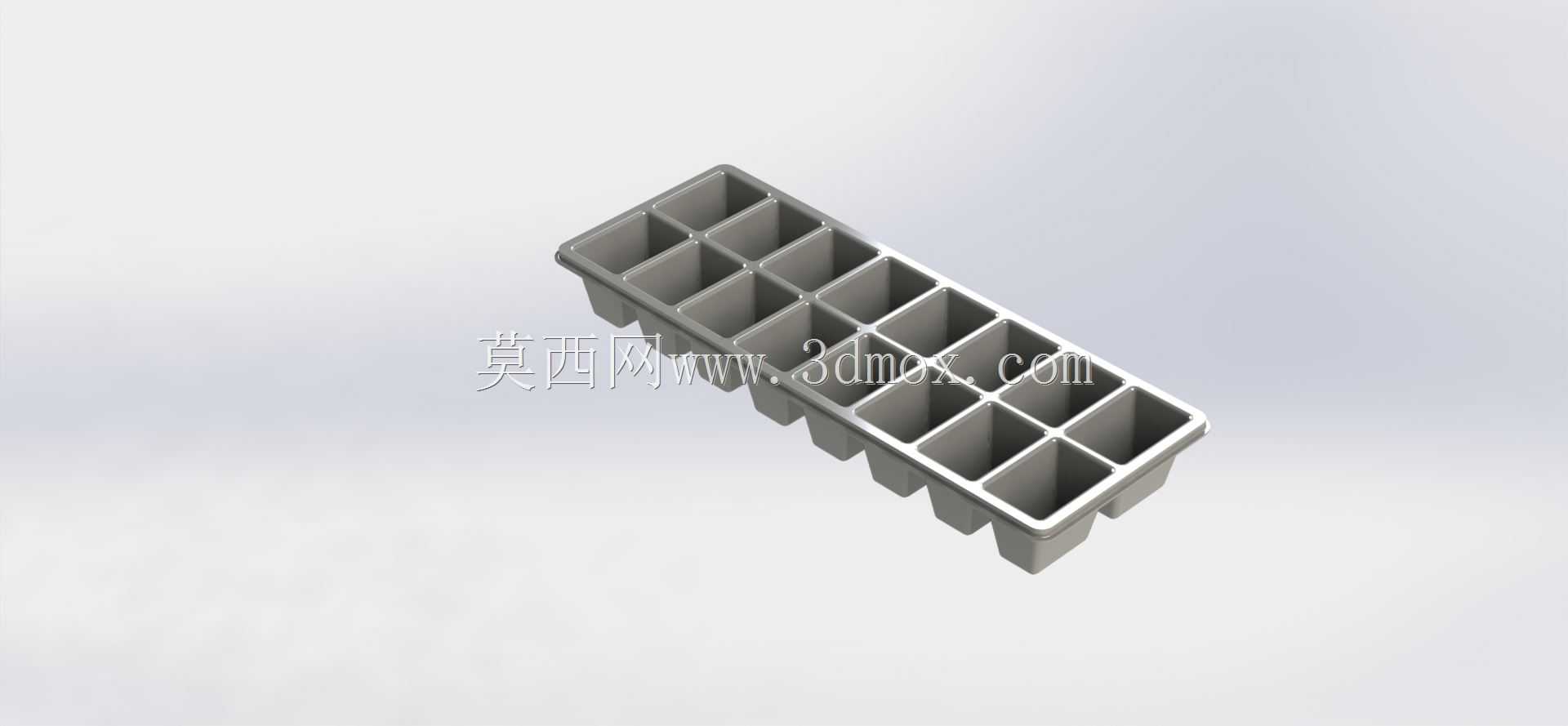

家用冰箱多格分格制冰冰格托盘结构

　　日常家用制冷场景中，这类多格冰格托盘是冰箱冷冻舱内最常用的储冰制冰配件，区别于商用大型制冰设备的一体式冰模结构，这款托盘采用单排16格的长条形布局，整体轮廓适配常规家用冰箱门架与冷冻层搁板的放置边界，整体长度控制在220mm左右，宽度70mm，高度45mm，既不会占用过多冷冻舱储物空间，单批次制冰量也能满足3-4人日常饮品加冰的使用需求，无需频繁注水制冰。从结构设计角度看，每个冰格采用上宽下窄的锥度设计，单边脱模斜度设置为1.5°，既保证注塑生产时的顺利脱模，也能让冻好的冰块在轻微扭转托盘时顺利脱落，无需用力抠取，避免冰格长期受力出现开裂变形。格与格之间的分隔筋厚度设置为2mm，既保证了整体结构的刚性，

　　在托盘装满水移动的过程中不会出现格间串水的问题，也不会因为筋位过厚导致注塑生产时出现缩痕、冷却不均的缺陷。托盘整体采用食品级耐低温PP材质的适配结构设计，边缘设置有宽度8mm的翻边，一方面可以在放置时搭在冰箱搁板或者门架的限位凸台上，避免托盘滑动移位，另一方面翻边做了圆角钝化处理，拿取时不会划伤手部，同时翻边的加强结构也能提升托盘整体的抗扭性能，扭转脱模时不会出现永久变形。冰格底部做了0.5mm的圆角过渡，避免应力集中，在低温环境下长期使用也不会因为冰块膨胀出现底部开裂的问题，同时圆角结构也能让冰块底部形成圆弧过渡，取出的冰块没有尖锐棱角，使用时更加安全。在实际使用场景中，这款托盘除了常规的纯水制冰功能，每个格子的容积约为25ml，

　　也可以用来冷冻分装辅食、果泥、调酒用的风味冰块，格间的分隔高度高出托盘底面35mm，即使冷冻液体出现一定程度的膨胀，也不会溢出到相邻格内，避免不同风味的内容物串味。设计过程中特意规避了传统软底冰格易变形、倒水时容易洒漏的问题，整体采用硬质注塑结构，注水后可以平稳叠放，多个托盘叠放时上层托盘的底部可以嵌入下层托盘的翻边定位槽内，叠放3-4层也不会出现滑移倾倒的问题，充分利用冷冻舱的垂直储物空间。托盘表面没有多余的凸起或者复杂纹理，整体结构光滑平整，使用后冲洗即可清洁，没有容易藏污纳垢的死角，符合日常餐厨用品的清洁需求。从建模逻辑上看，整体采用阵列特征完成格体结构的创建，先做出单个冰格的腔体与外壁结构，再按照等距间距完成单排阵列，

　　最后添加边缘翻边与脱模圆角，所有壁厚保持均匀，基本壁厚控制在1.8mm，既满足低温下的结构强度要求，也能控制材料用量，降低注塑生产的成本，同时均匀的壁厚也能减少注塑过程中的内应力，让产品在-20℃的冷冻环境下长期使用也不会出现脆裂问题。考虑到实际使用时用户可能会在托盘满水状态下从厨房移动到冰箱，托盘两端的翻边特意做了加宽处理，形成简易的手持位，拿取时手指可以搭在两端加宽位置，不需要接触托盘侧面，避免移动过程中手滑导致水洒出。每个冰格的上口边缘做了微小的倒角，注水时水流可以顺着倒角快速流入格内，不会因为表面张力在格口形成水膜导致注水不满的问题。
