三相交流感应电动机三维结构设计

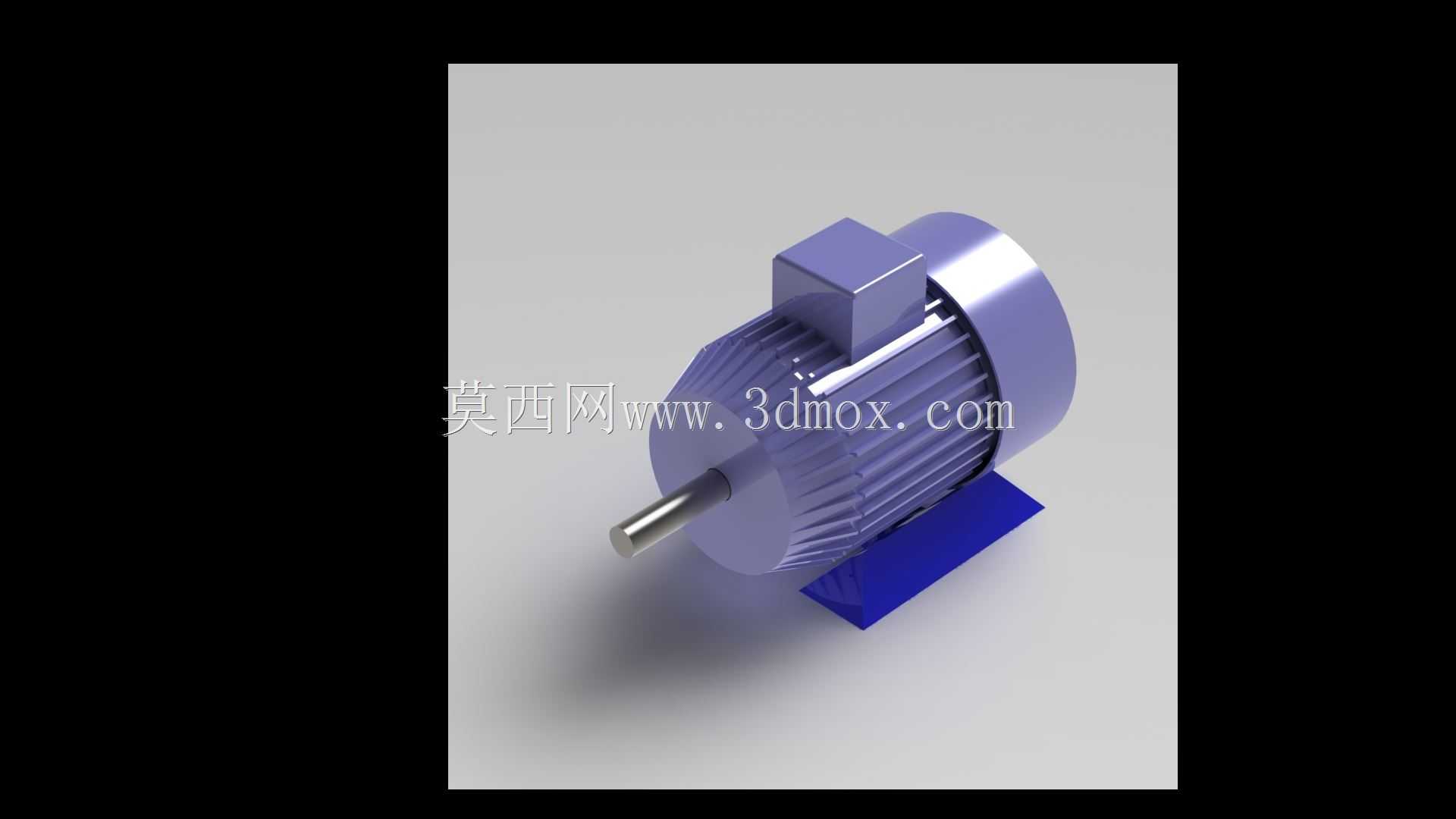

　　这款三相交流感应电动机的三维结构，完全围绕工业现场实际使用需求搭建，没有做多余的装饰性结构，所有特征都对应真实量产电机的加工与装配逻辑。从应用场景来看，这类电机是工业领域覆盖面最广的动力输出单元，不管是生产线的输送辊道、机床的主轴进给驱动、风机水泵的动力源，还是起重设备、农业机械的动力输入，只要接入标准三相交流电力系统的场景，都能见到同结构电机的身影，它不需要额外的励磁控制结构，接入匹配规格的三相电源就能直接启动运行，维护门槛极低，适合工厂、矿山、基建现场等多种复杂工况长期使用。

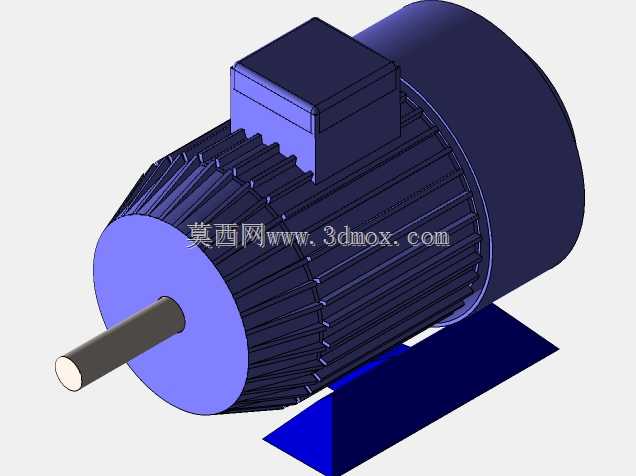

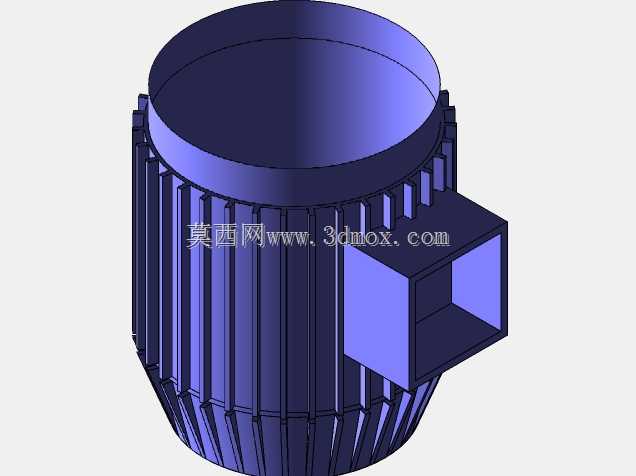

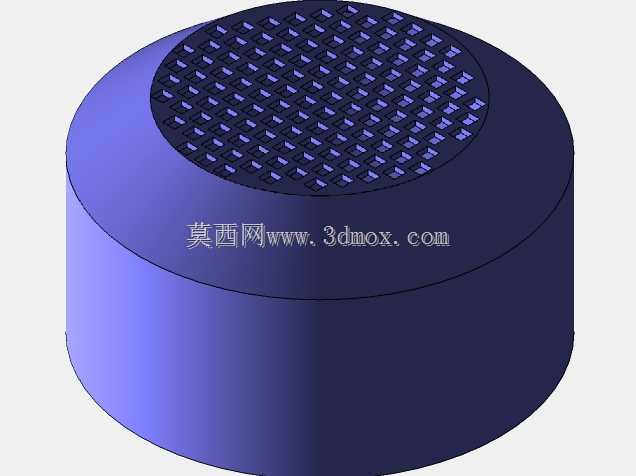

　　从结构设计思路上，整个模型拆分了定子壳体、前端盖、后端盖、输出轴、散热筋、接线盒、安装底座几个核心独立部件，每个部件的配合边界都做了符合机械加工公差的预留。定子外壳的散热筋采用轴向平行排布的结构，这种设计不是随意添加的特征：电机运行时定子绕组产生的热量会通过壳体传导到散热筋上，轴向排布的筋条可以配合电机尾部自带的风叶形成的轴向气流，最大化带走壳体热量，避免绕组长期过热导致绝缘层老化，模型里的散热筋厚度、筋条间距都参考了同功率等级量产电机的参数，既保证散热面积足够，又不会因为筋条过密导致铸造时出现砂眼缺陷，也不会额外增加过多的壳体重量。

　　接线盒设置在壳体顶部的居中位置，这个位置的选择是经过现场安装验证的：不管电机是卧式安装还是调整为立式安装，顶部的接线盒都能方便操作人员打开盒盖进行接线作业，不会被安装基座或者周边的设备构件挡住操作空间，接线盒的内部预留了接线端子排的安装位、线缆密封格兰头的安装孔，盒盖和壳体的配合面做了凸缘止口结构，能避免现场的粉尘、水汽进入接线腔造成接线短路，符合工业电气设备的防护要求。

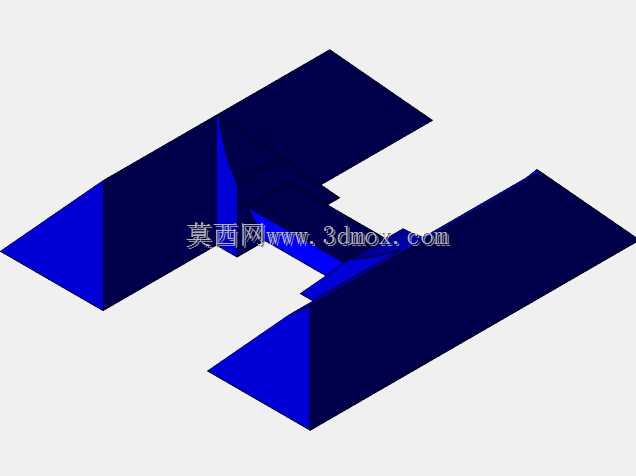

　　安装底座采用一体化铸铁式的支脚结构，两个支脚的安装孔做了长圆孔设计，这是实际安装中非常实用的细节：现场安装固定电机时，长圆孔可以允许电机在轴向有小范围的调整余量，方便对齐联轴器或者皮带轮的中心位置，不需要重新扩孔就能完成电机轴和被驱动设备的同轴度校准，降低现场安装的调试难度。支脚和定子壳体的连接位置做了圆弧过渡加强筋，避免电机启动、急停时的扭矩冲击导致支脚和壳体连接处出现应力断裂，这个细节很多新手建模时容易忽略，直接做直角连接，实际生产中这种结构的铸件很容易在应力集中位置开裂。

　　输出轴的轴伸端做了标准的键槽结构，键槽的尺寸、轴伸的直径公差都匹配通用的联轴器、皮带轮、链轮的安装标准，用户在做整套设备的装配设计时，可以直接调用标准传动件和这个电机轴配合，不需要额外调整轴的尺寸。轴的两端和端盖配合的位置预留了轴承安装位，模型里虽然没有单独拆分轴承零件，但对应的安装腔尺寸完全符合深沟球轴承的标准安装尺寸，方便后续做爆炸图或者装配仿真时直接调入标准轴承模型完成装配。端盖和壳体的配合采用止口定位结构，端盖上的螺栓孔均匀排布，保证端盖压紧时轴承的受力均匀，不会出现轴系偏心导致的运行振动、轴承过早磨损的问题。

　　从安装边界尺寸来看，整个模型的轴向总长度、壳体外径、安装孔的中心距、轴伸的长度都参考了Y系列同功率等级电机的标准安装尺寸，做设备布局设计时，可以直接把这个模型放入装配体中，不会出现和周边设备干涉、安装孔位对不上的问题。电机的重心位置落在安装底座的两个支脚之间，卧式安装时的稳定性足够，不需要额外增加配重结构，即使是驱动皮带轮这类有径向拉力的负载，底座的受力也能保持均匀，不会出现运行时电机翘起、振动过大的问题。

　　很多新手在做电机类模型时，容易把散热筋做的过于规整光滑，忽略实际铸件的拔模斜度，这个模型里的所有铸造结构，包括壳体、端盖、底座、接线盒，都预留了符合铸造工艺要求的拔模角度，对应的圆角过渡也都做了处理，模型导出后可以直接用于铸造工艺的模具设计参考，不需要再做大量的工艺性修改。另外整个模型的装配关系完全按照实际电机的装配顺序设置：先把定子压入壳体，转子穿入定子内腔，然后两端压入轴承，再扣合前后端盖拧紧螺栓，最后安装接线盒、风叶、风罩，整个装配逻辑和实际生产流程一致，用来做装配工艺仿真或者新员工的结构培训都非常直观。

　　在实际设备选型过程中，这类三相感应电机的三维模型可以直接放入设备的整体装配体中，提前校验电机和设备机架、传动部件、护罩等结构的干涉情况，比如设计皮带输送线时，可以直接调入这个电机模型，调整电机的安装位置，计算皮带的包角、轴的中心距，提前确定安装板的开孔位置，避免生产加工时才发现尺寸干涉导致的零件返工。同时模型的所有结构特征都做了参数化关联，如果需要调整为不同功率等级的电机尺寸，只需要修改对应的壳体直径、轴径、安装孔距参数，就能快速衍生出不同规格的电机模型，大幅提升通用设备的设计效率。
