带同步带轮输出端步进电机结构设计

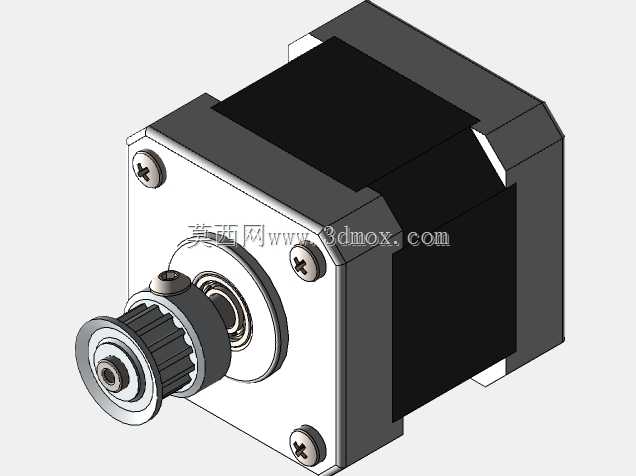

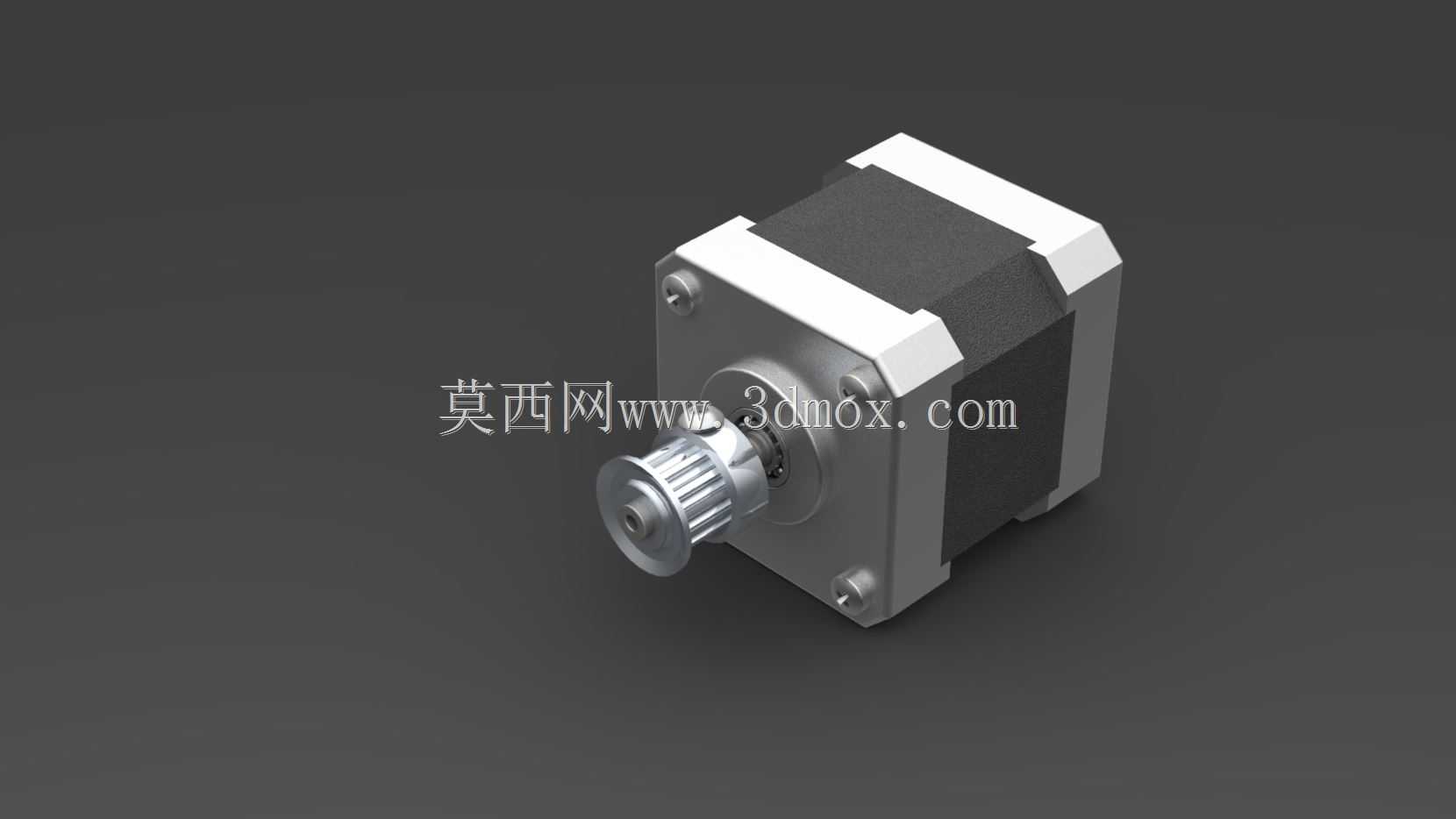

　　这款步进电机的输出端直接集成了同步带轮结构，在小型自动化设备的紧凑安装空间里，这种设计能省去额外的联轴器安装环节，直接匹配同步带完成动力传递，常见于3D打印设备的进给轴、小型桌面贴片机的送料机构、实验室自动化采样装置的位移驱动单元这类对安装空间有严格限制的场景。从结构设计逻辑来看，电机本体采用方形安装法兰布局，四个角预留的沉头安装孔位可以直接通过内六角螺丝固定在设备的安装立板上，不需要额外加工转接支架，安装孔的位置公差控制在0.02mm范围内，能保证电机轴与负载传动方向的同轴度，避免长期运行出现带轮偏磨、同步带跳齿的问题。输出端的同步带轮与电机轴采用过盈配合加顶丝锁紧的双重固定方式，相比单纯的顶丝固定，过盈配合能传递更大的扭矩，

　　在电机频繁正反转、快速启停的工况下，不会出现带轮与电机轴相对打滑的情况，带轮的齿形采用标准的MXL型齿距，适配市面上绝大多数同规格的橡胶同步带，不需要定制特殊传动件，降低设备的后期维护配件成本。电机本体的外壳采用拉伸铝型材加工而成，表面做了黑色氧化处理，既可以提升外壳的散热效率，也能在工业车间的多尘环境下起到一定的防锈作用，前端盖采用镀锌钢板冲压成型，轴承位的加工精度达到IT7级，内置的深沟球轴承可以承受一定的径向负载，刚好匹配同步带传动带来的径向拉力，不需要额外加装支撑轴承座就能满足常规工况的使用寿命要求。在安装边界方面，电机本体的方形截面边长为42mm，属于行业内通用的42系列步进电机安装尺寸，

　　机身长度根据扭矩等级不同有多个规格可选，输出轴伸出端的带轮总厚度控制在15mm以内，搭配同步带安装时，带轮侧面与设备安装板之间只需要预留3mm的安全间隙即可，不会和周边的走线槽、传感器安装位产生干涉。设计过程中特意将电机的出线口设置在机身侧面而非尾部，在设备尾部空间紧张、需要贴近其他板卡安装的场景下，侧面出线不会因为线材弯折半径过大占用额外的尾部空间，线材的防护套采用耐油橡胶材质，可以适配车间内有少量切削油、润滑油飞溅的工作环境。从实际使用的功能特性来看，这款集成带轮的步进电机在开环控制状态下就能实现0.9度的步距角精度，搭配常规的步进驱动器使用时，低速运行的扭矩波动控制在5%以内，在送料、位移定位这类对精度要求不是极高的场景下，

　　不需要加装编码器就能满足使用需求，能有效控制设备的整体制造成本。在结构细节处理上，前端盖与机身的配合面采用止口定位，装配时不需要反复调整同轴度，端盖上的固定螺丝采用十字槽沉头螺丝，既可以用电动螺丝刀快速装配，沉头设计也不会让螺丝头突出法兰表面，避免安装时螺丝头与安装板产生干涉。同步带轮的端面做了倒角处理，安装同步带时不需要刻意对准齿位，顺着倒角就能顺利将皮带滑入带轮齿槽，降低现场装配的操作难度。另外，电机的定子与转子之间的气隙控制在0.03mm到0.05mm之间，既可以保证足够的扭矩输出，也能避免气隙过小导致的扫膛问题，在-10℃到50℃的工作环境温度范围内，电机的绝缘等级达到B级，能满足绝大多数工业现场的环境使用要求，不需要额外加装散热风扇就能连续稳定运行。
