双槽V型皮带轮传动组件结构设计

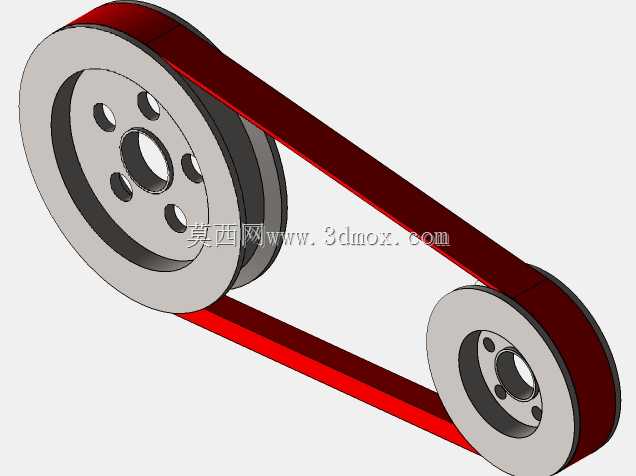

　　这套带传动结构的建模过程，最先敲定的是两轮的中心距边界，毕竟在多数轻工输送、小型机床辅机的安装场景里，动力端和负载端的预留空间往往不会太充裕，中心距过大容易出现皮带运行时的横向拍振，过小又会导致小轮包角不足，传动时打滑丢转的概率会直线上升。建模时先把两个带轮的基准直径差控制在合理区间，大轮和小轮的直径比没有超过常规传动允许的3倍上限，就是为了避免大轮轴承受力过大、小轮包角被过度压缩的问题，毕竟在实际设备里，小轮往往直接和电机输出轴相连，包角不够的话，哪怕皮带张紧力调得再大，重载启动时还是容易出现啸叫和磨损加剧的情况。

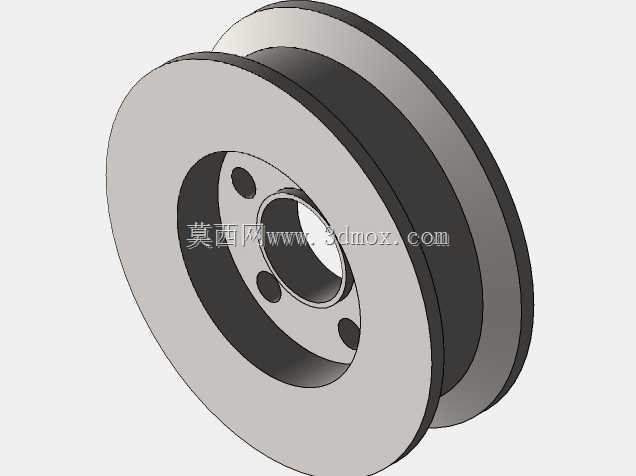

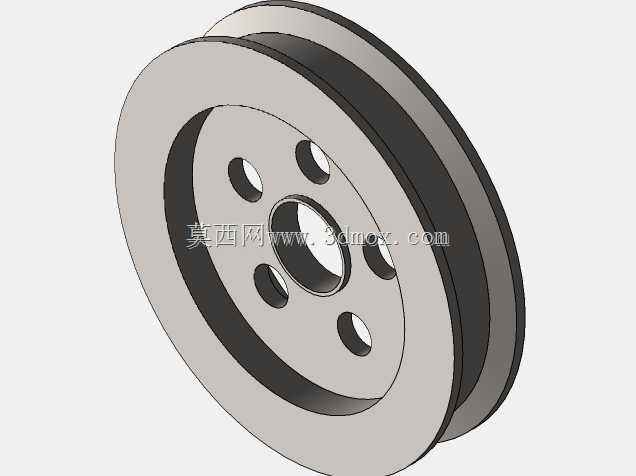

　　带轮的轮槽结构完全参照V带的楔角标准做了适配，轮槽的工作面做了对应的角度偏移，毕竟V带绕在带轮上发生弯曲变形时，带的截面楔角会变小，要是轮槽直接做成和皮带自由状态一致的角度，皮带受力后只有侧面边缘接触轮槽，接触应力集中会快速磨坏皮带的橡胶层，还会让传动效率掉下来。每个带轮的腹板上都开了四个均匀分布的减重孔，这部分不是随便掏的洞，孔的直径和位置都避开了轮辐的应力集中路径，既能够降低带轮自身的转动惯量，让设备启停时的动态响应更快，也不会削弱轮体的结构强度，毕竟带轮高速旋转时，要是腹板强度不足，离心力导致的轮体变形会让皮带出现周期性的张紧力波动，直接影响传动的平稳性。

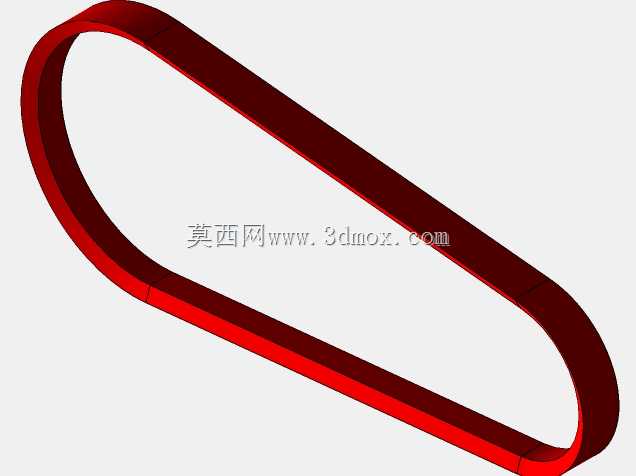

　　配套的V带建模时还原了实际的环形闭合结构，带的截面尺寸和轮槽完全匹配，安装状态下带的张紧量留了合理的预拉伸余量，对应实际装配时皮带下压10-15毫米的张紧度标准，既不会因为张紧力过大给两端轴承带来额外的径向载荷，也不会因为太松出现传动打滑。在实际应用场景里，这类双轮带传动结构多用于小型加工设备的主轴动力传递、自动化生产线的输送辊道驱动、农用小型机具的动力传输，相比齿轮传动，它的结构更简单，安装时对两轴的平行度公差要求没有齿轮啮合那么严苛，还能在设备出现过载时，通过皮带的轻微打滑保护后端的动力部件和传动零件，不会因为瞬间过载打坏齿轮或者烧损电机。

　　建模时特意留了安装基准的参考特征，两个带轮的键槽位置、轴孔直径都做了标准适配，轴孔的公差带参照常用的过渡配合标准设置，方便实际加工时直接对应标准的电机轴和负载轴尺寸，不需要额外做二次修配。带轮的轮缘部分做了轻微的倒角处理，避免装配时锋利的边缘割伤皮带的包布层，毕竟实际装配中很多皮带的早期损坏，都是因为轮缘边缘没做倒角，安装时刮破了皮带的外层织物，运行过程中破损位置逐渐扩展最终导致皮带断裂。另外整个传动组件的外轮廓边界也做了校核，皮带运行到最外侧的位置和周边结构的安全间隙留足了20毫米以上，避免设备运行时皮带剐蹭到周边的机架或者防护壳，减少不必要的摩擦损耗。

　　从传动特性来看，这种开式V带传动的运行噪音比同步带更低，不需要像同步带那样严格保证啮合齿的对位，日常维护只需要定期检查张紧力和皮带磨损情况就行，不需要复杂的润滑保养，很适合用在那些维护频次不高、环境里有少量粉尘的生产场景。建模过程中也考虑了皮带的挠曲特性，带的弯曲半径和带轮的基准直径做了匹配，不会因为带轮直径太小导致皮带反复弯曲时内部的线绳层出现疲劳断裂，有效延长皮带的实际使用寿命。
