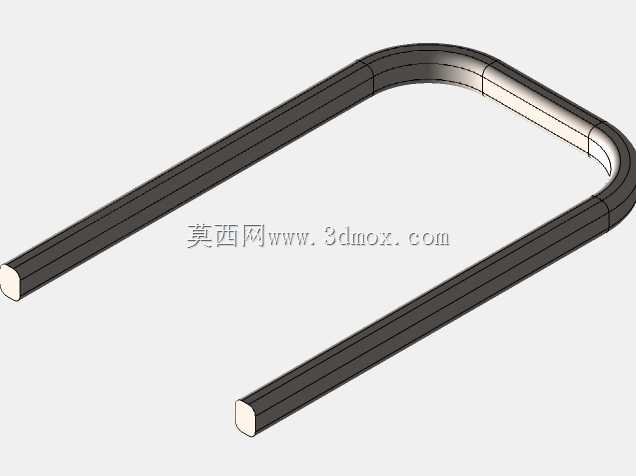

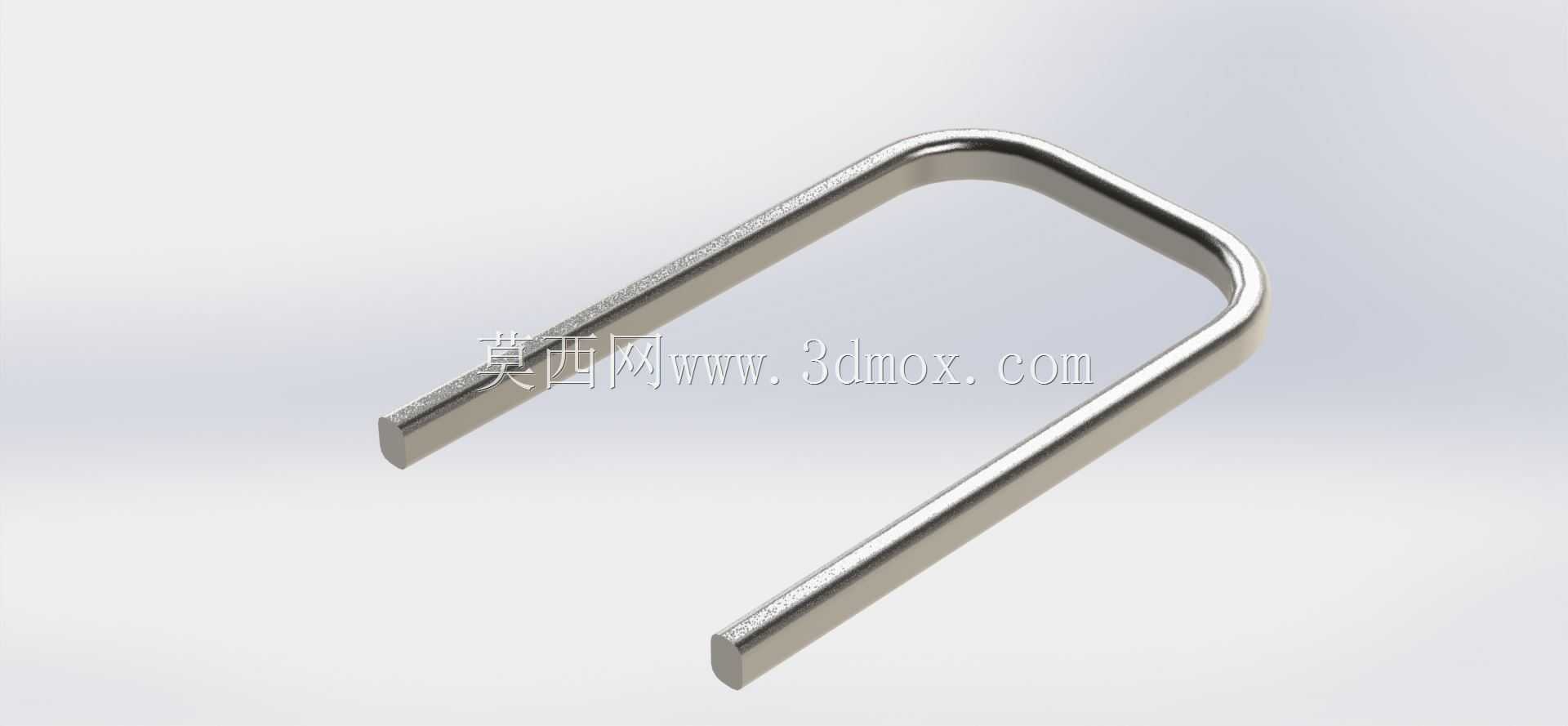

带输出齿轮的微型直流电机整机结构

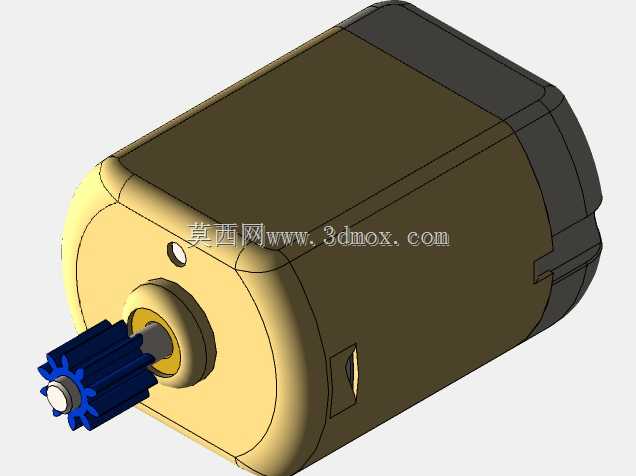

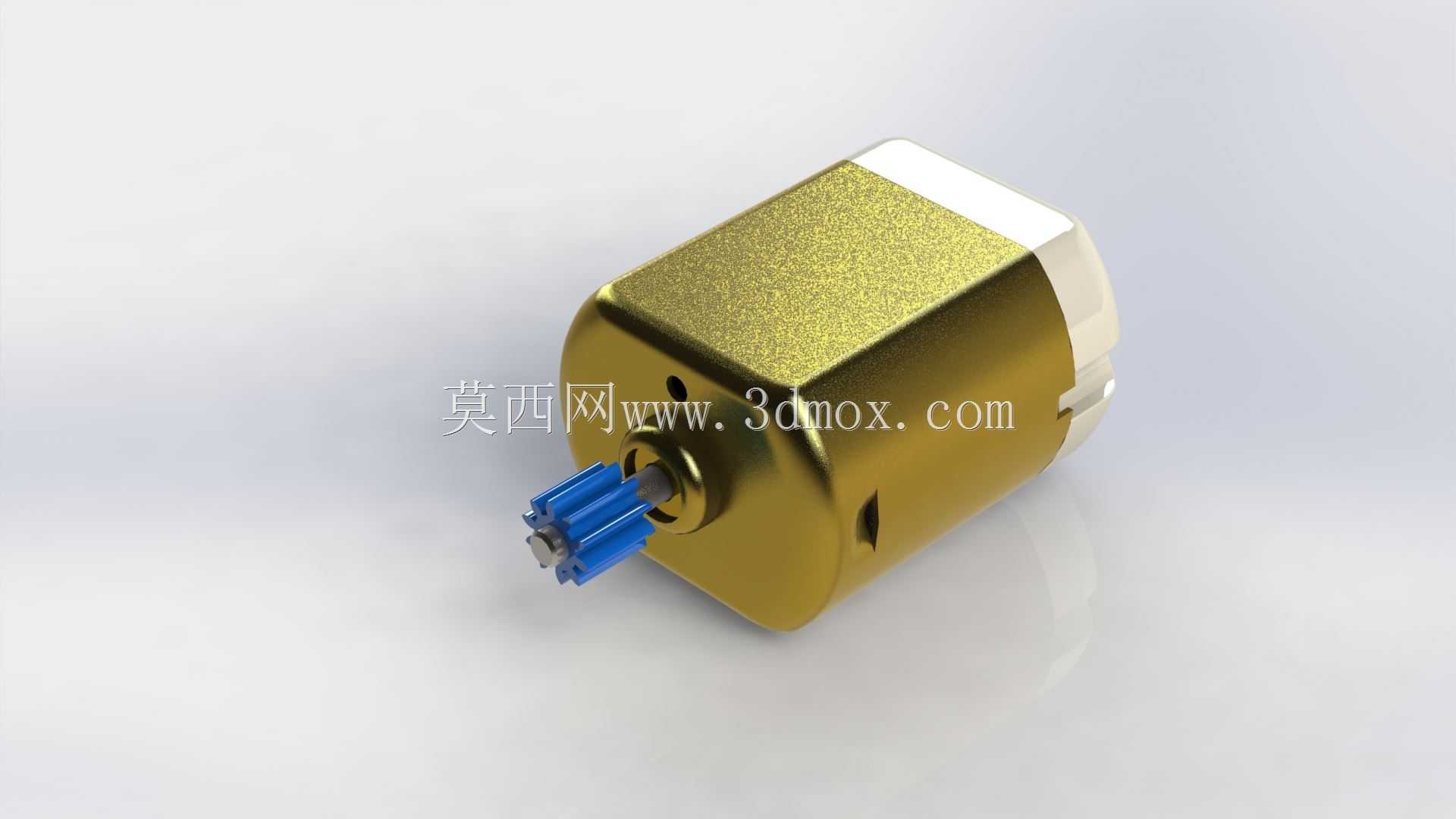

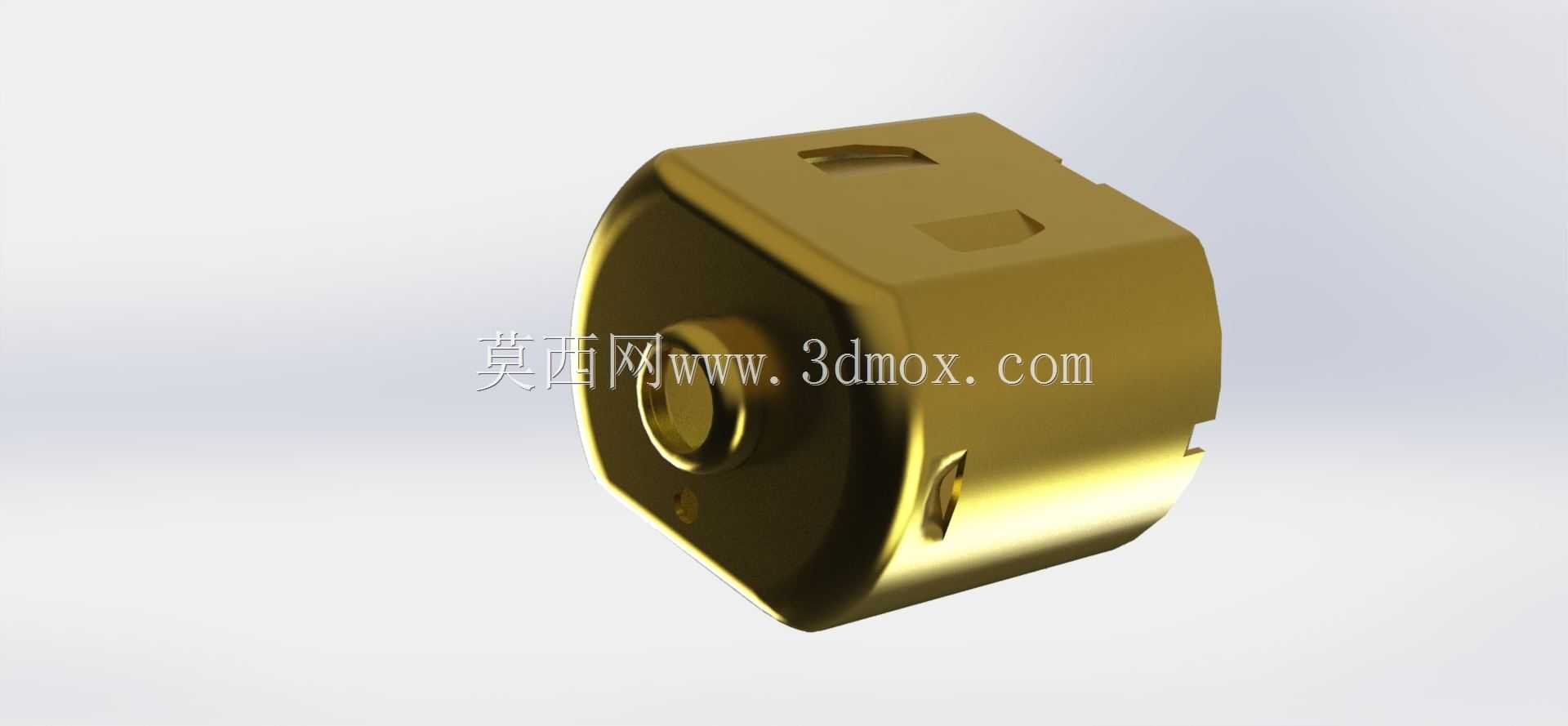

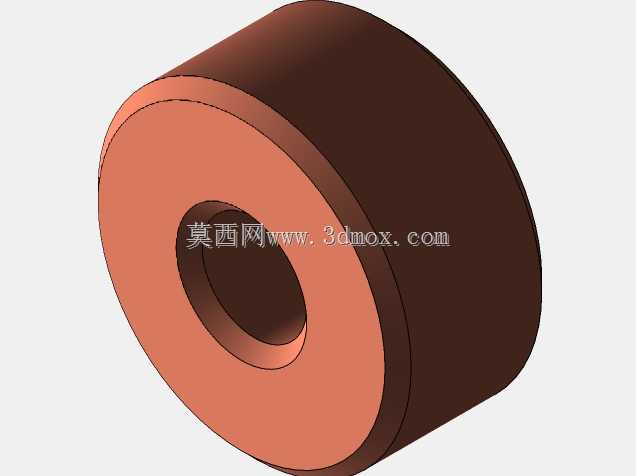

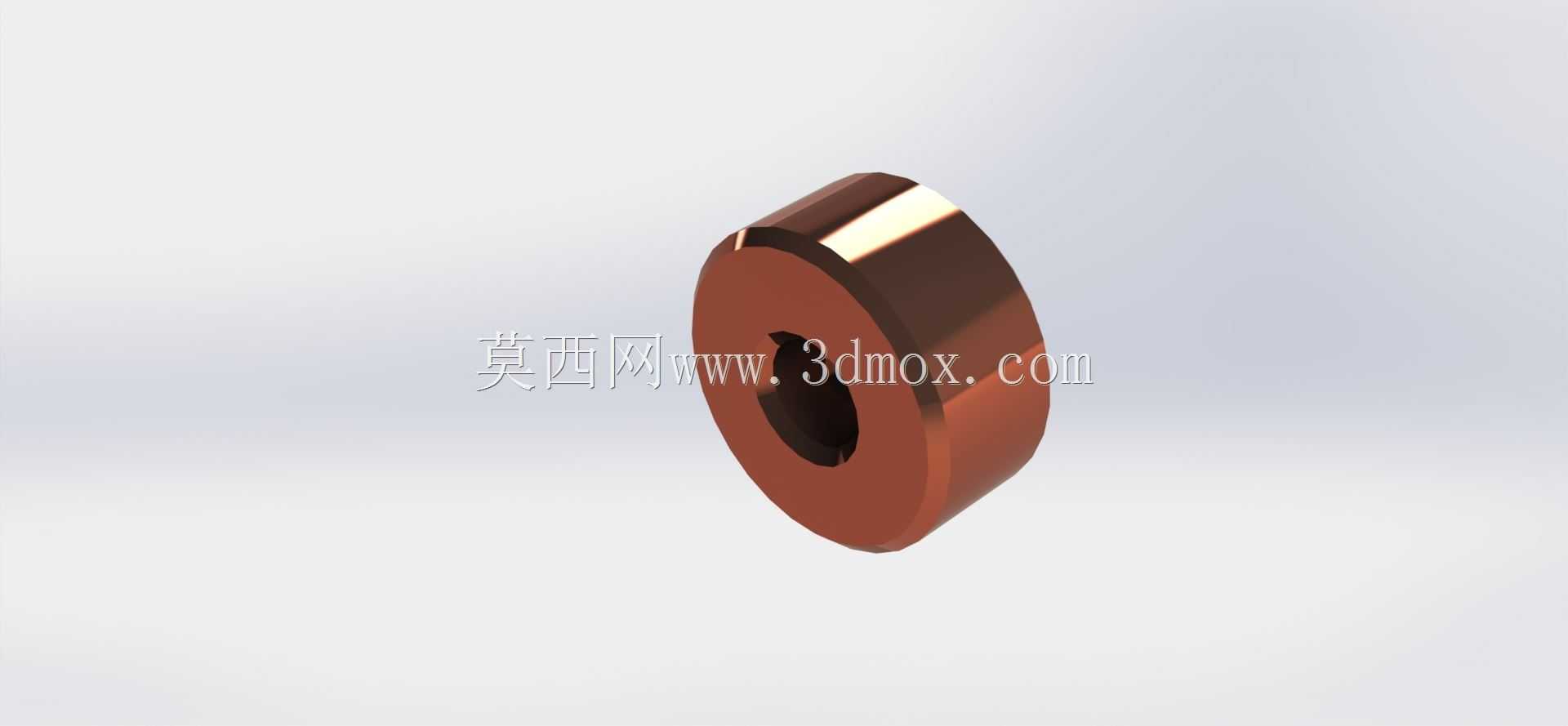

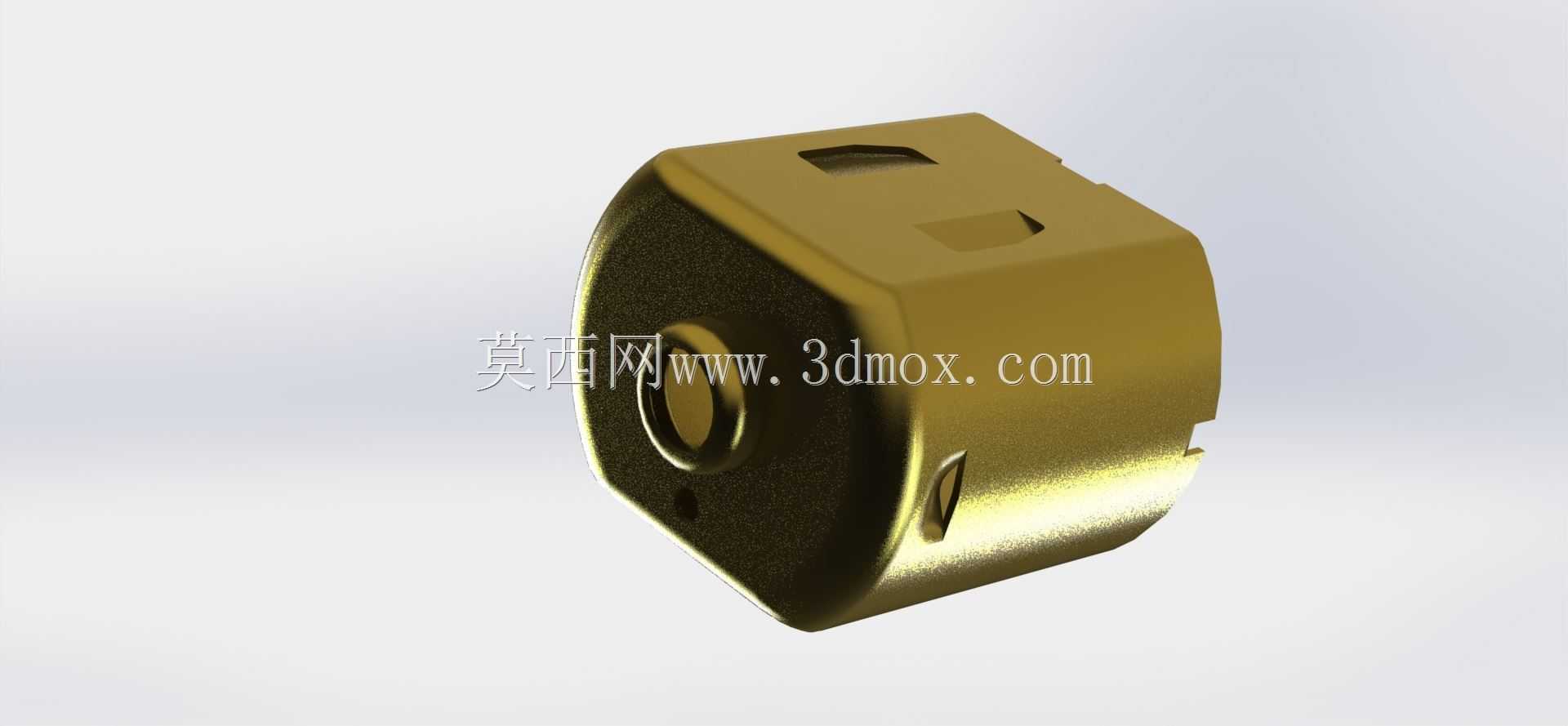

　　这类带输出齿轮的微型直流电机，常被用在小型智能门锁传动模块、桌面级3D打印机送料机构、家用小型电动玩具驱动端、车载中控小负载执行机构里，日常选型时经常会碰到需要核对安装边界与输出轴配合尺寸的场景，很多初入行的结构工程师容易忽略电机外壳与周边结构的干涉问题，建模时如果只参考二维样本尺寸，很容易在装配阶段出现外壳卡滞、齿轮啮合间隙超差的问题。从结构设计逻辑来看，这款电机采用常见的扁方形金属冲压外壳，外壳表面做了镀金防锈处理，既可以在潮湿的小型设备内部延缓锈蚀，也能借助金属外壳实现一定的电磁屏蔽效果，减少电机运转时的碳刷火花对周边传感器信号的干扰。输出端直接压装了蓝色尼龙材质的直齿圆柱齿轮，这种齿轮和金属齿轮相比运转噪音更低，

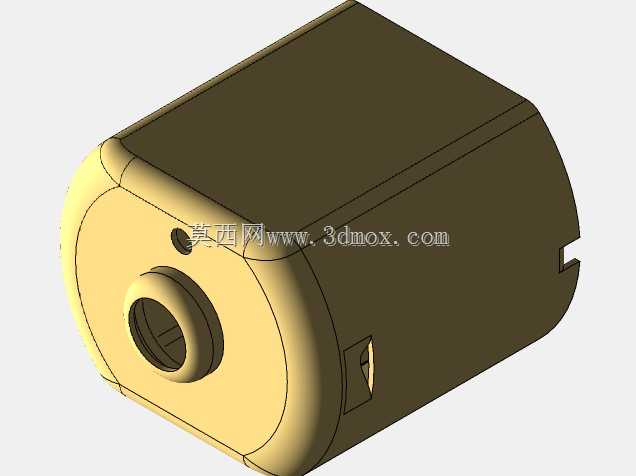

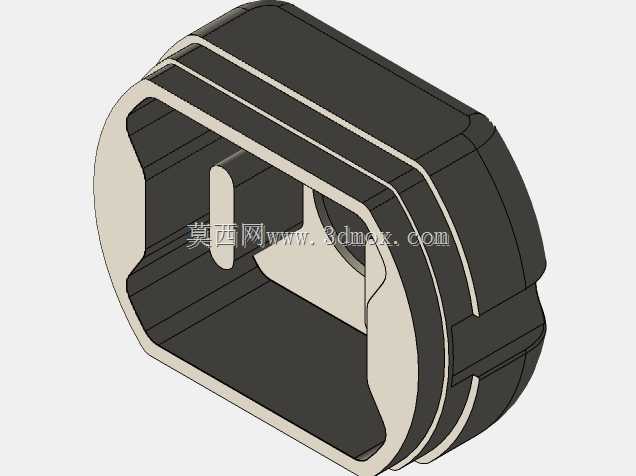

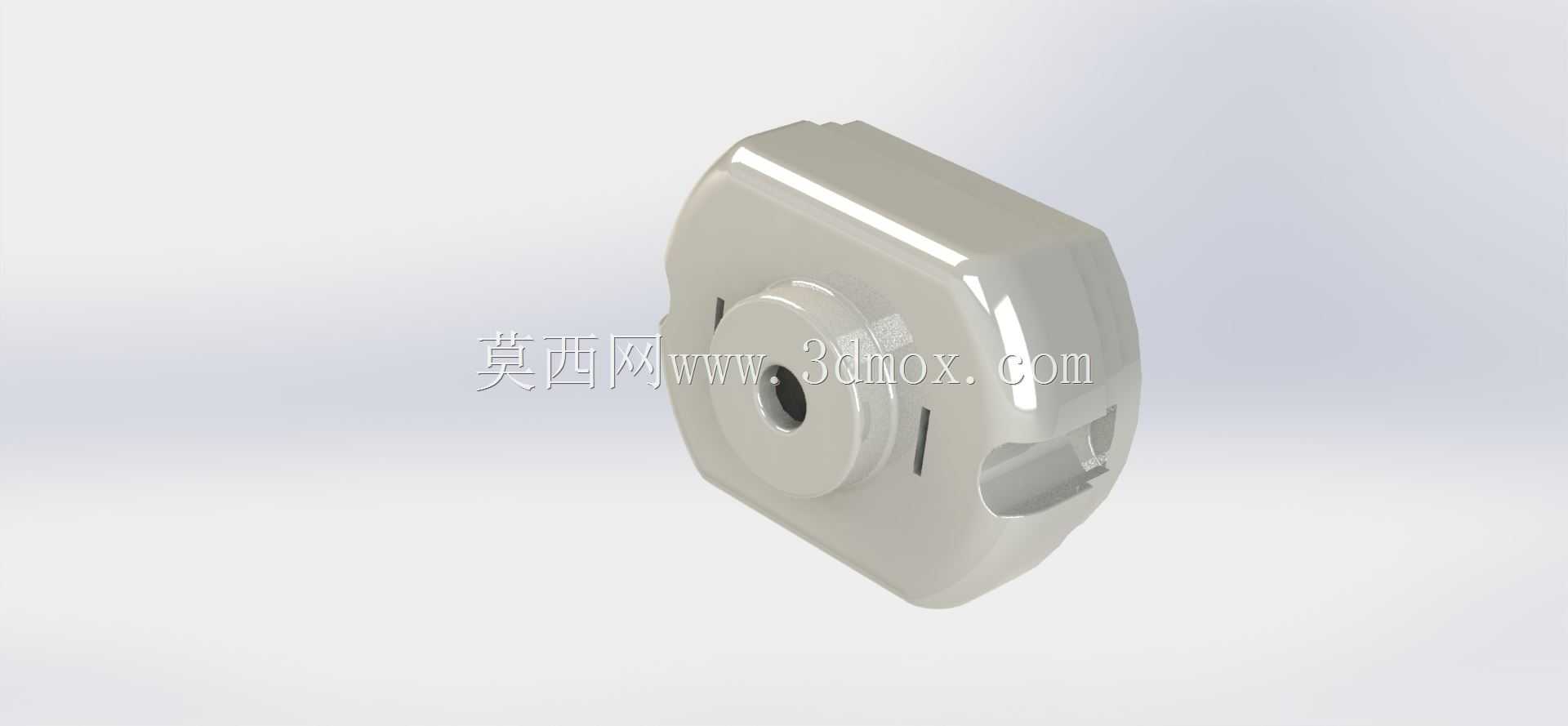

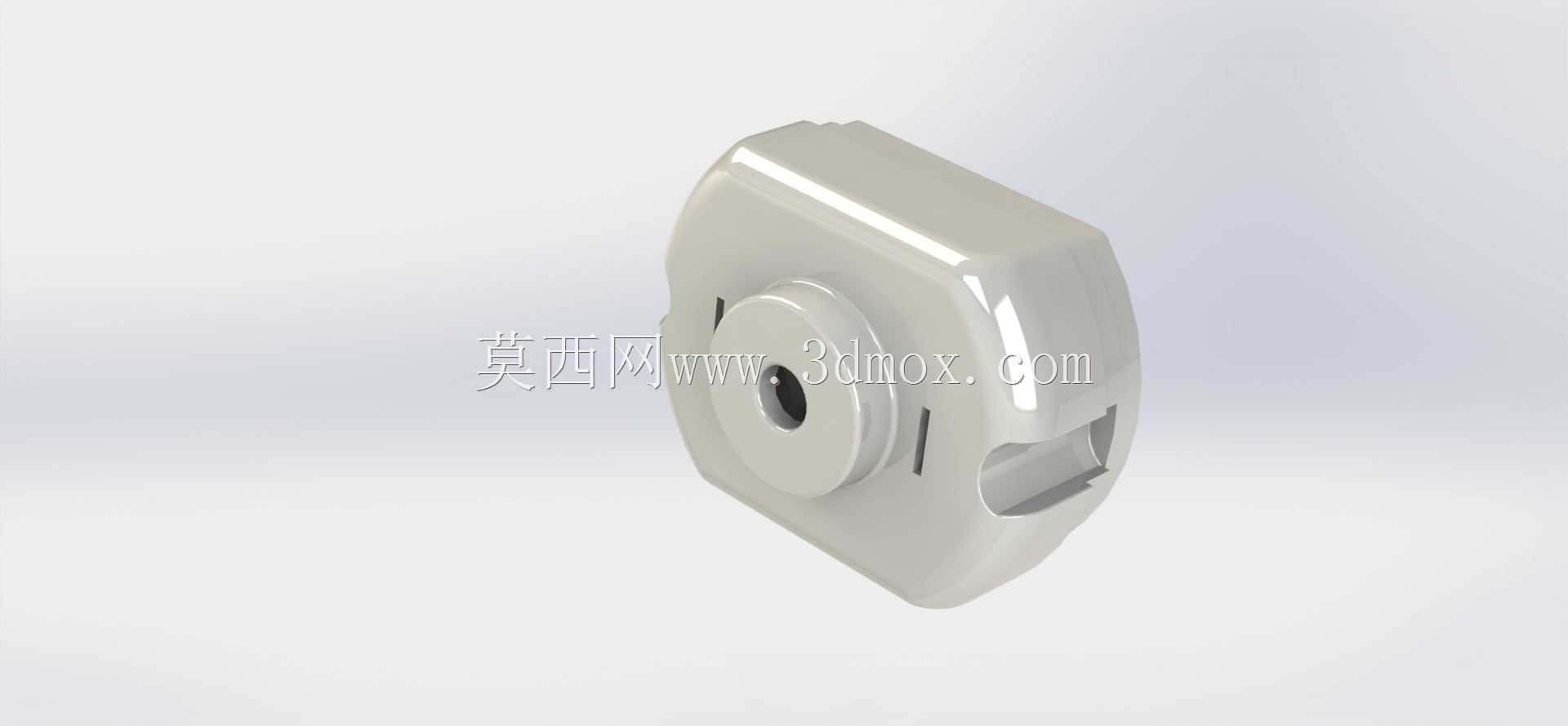

　　自润滑属性更好，不需要额外添加润滑脂就能在小负载工况下长期运转，适合对噪音控制有要求的民用消费类产品。设计这类电机装配结构时，首先要确认电机本体的安装固定方式，这款电机的尾部是白色端盖结构，端盖上预留有两个定位凸点，安装时可以直接卡入对应安装支架的定位槽内，不需要额外打螺丝固定，能减少装配工序的工时，不过要注意定位凸点的公差配合，过松会导致电机运转时出现径向窜动，带动输出齿轮出现啮合跳动，过紧则会导致装配时压装力过大，压裂尾部的塑料端盖。输出轴的伸出长度需要和配套的传动齿轮啮合深度匹配，这款电机的输出轴直径属于常规微型电机尺寸，压装的齿轮齿顶圆直径要和周边的传动件预留0.2mm以上的安全间隙，避免电机启动瞬间的轴向窜动导致齿轮顶死。从实际使用场景的适配性来看，这类小功率直流电机的额定工作电压覆盖常见的3V到12V区间，空载转速较高，输出扭矩经过齿轮减速后可以驱动0.5Nm以内的负载，足够应付小型电动机构的开合、送料、移位动作。建模时要注意还原电机外壳上的两个散热小孔，这两个小孔不是工艺孔，是用来平衡电机内外气压的，当电机长时间运转内部温度升高时，内部空气可以通过小孔排出，避免内部压力过大把端盖顶松，同时也能辅助散出碳刷磨损产生的少量粉尘，避免粉尘堆积在换向器表面导致接触不良。很多工程师在复刻这类电机模型时，容易忽略端盖和金属外壳的扣合结构，金属外壳的边缘有四个向内弯折的扣边，直接卡在尾部塑料端盖的卡槽里，装配时是直接压合固定的，

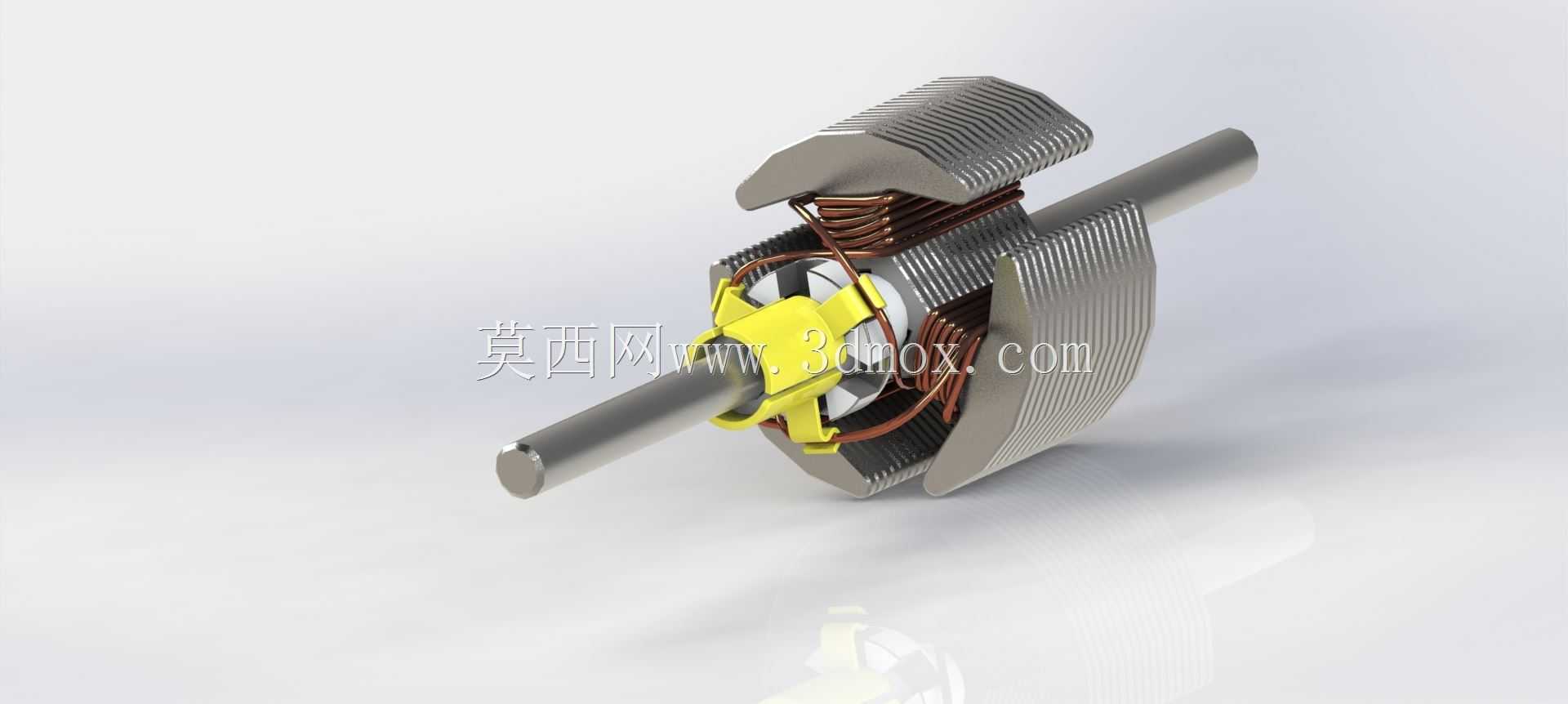

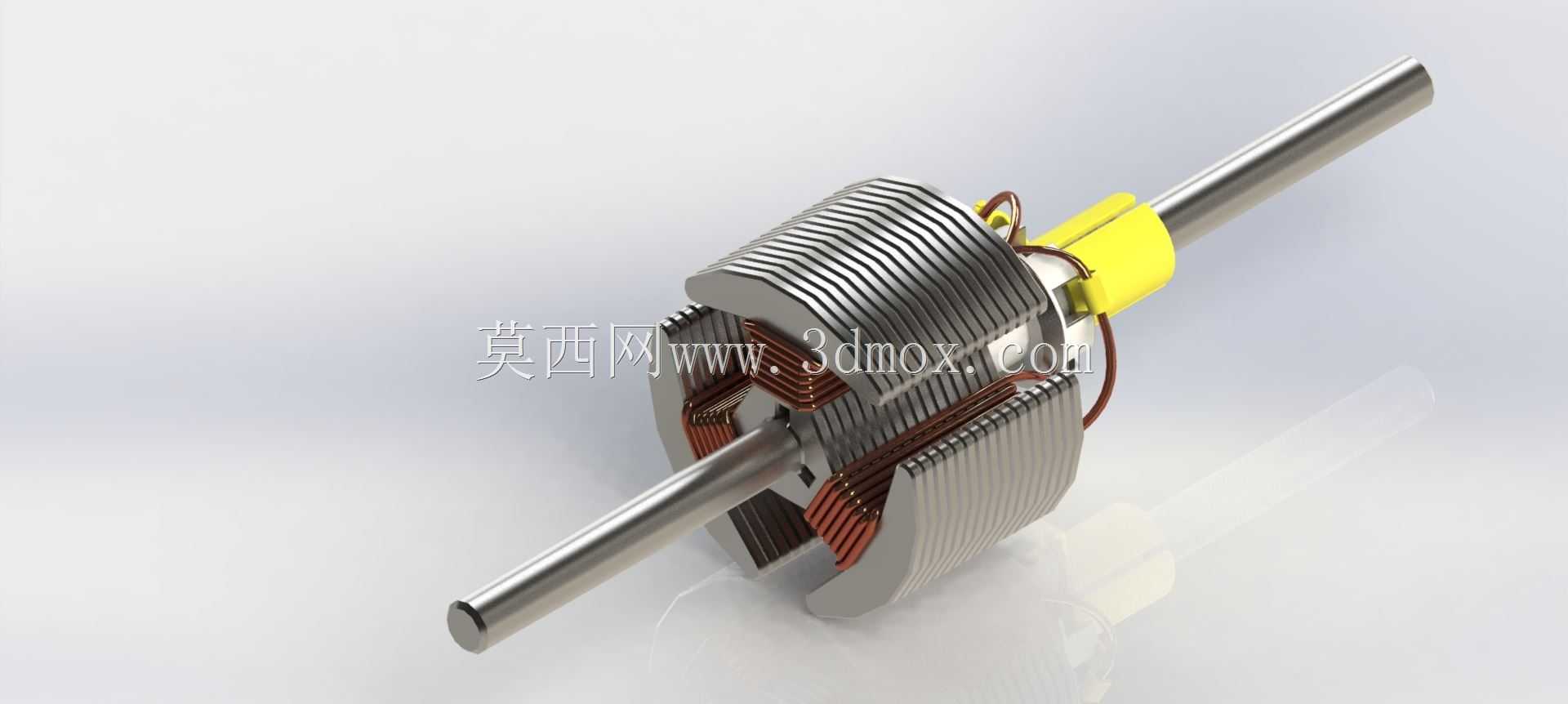

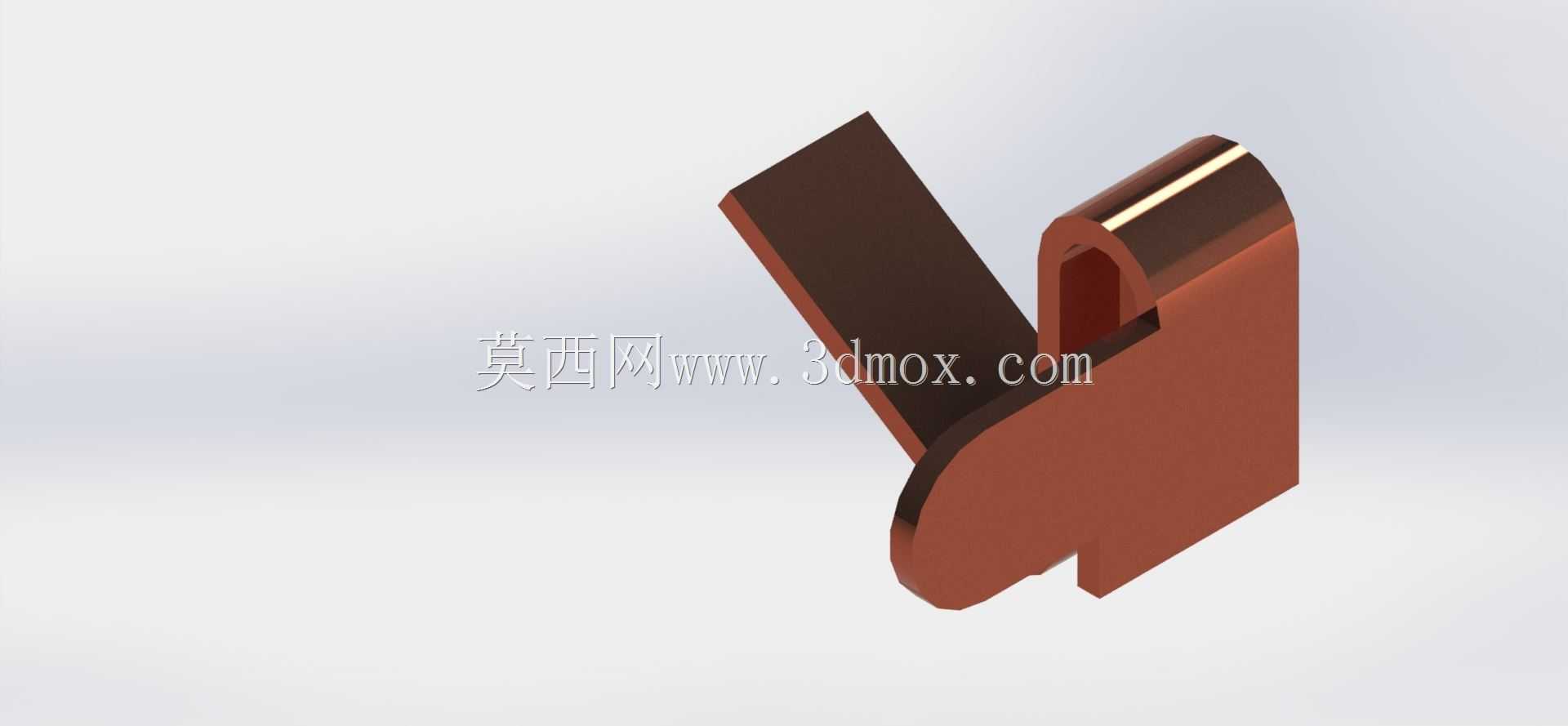

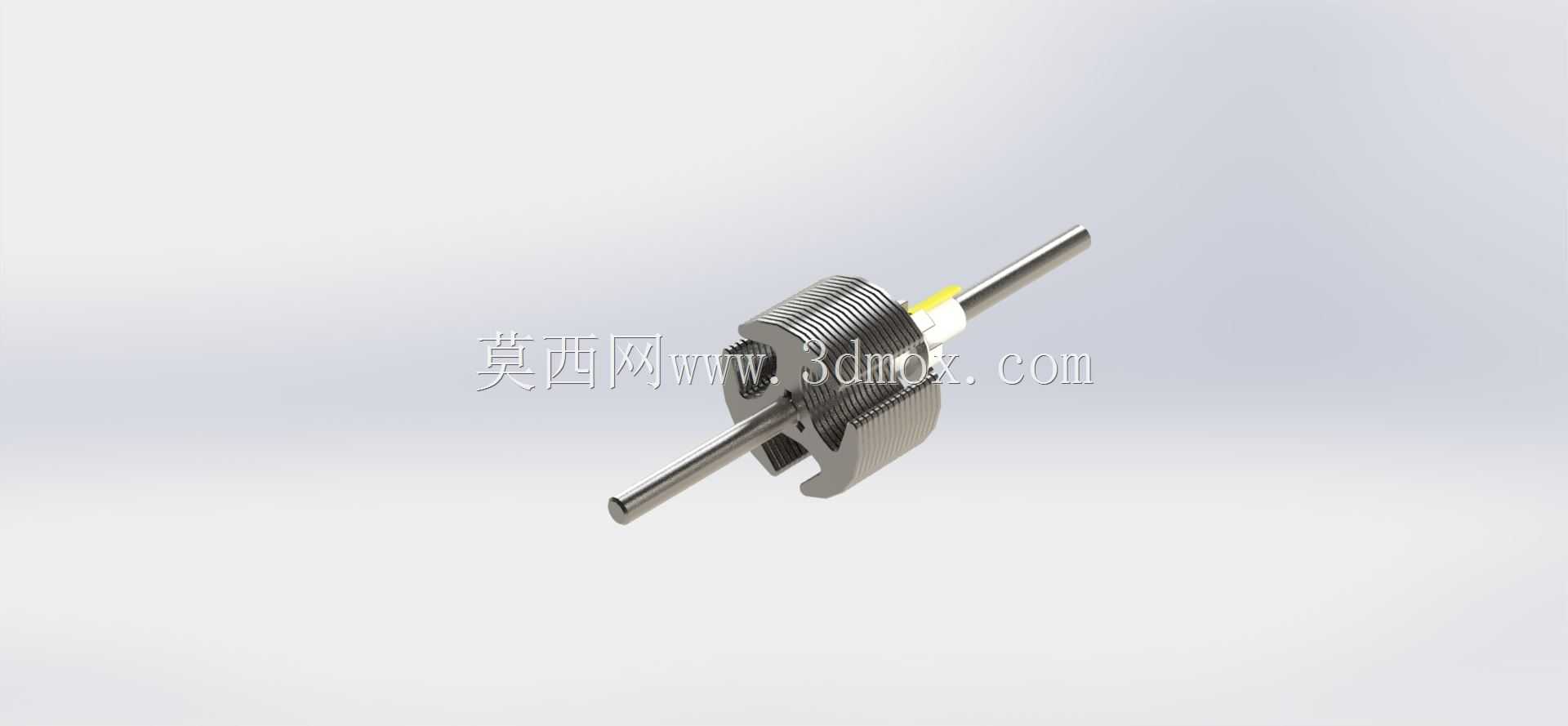

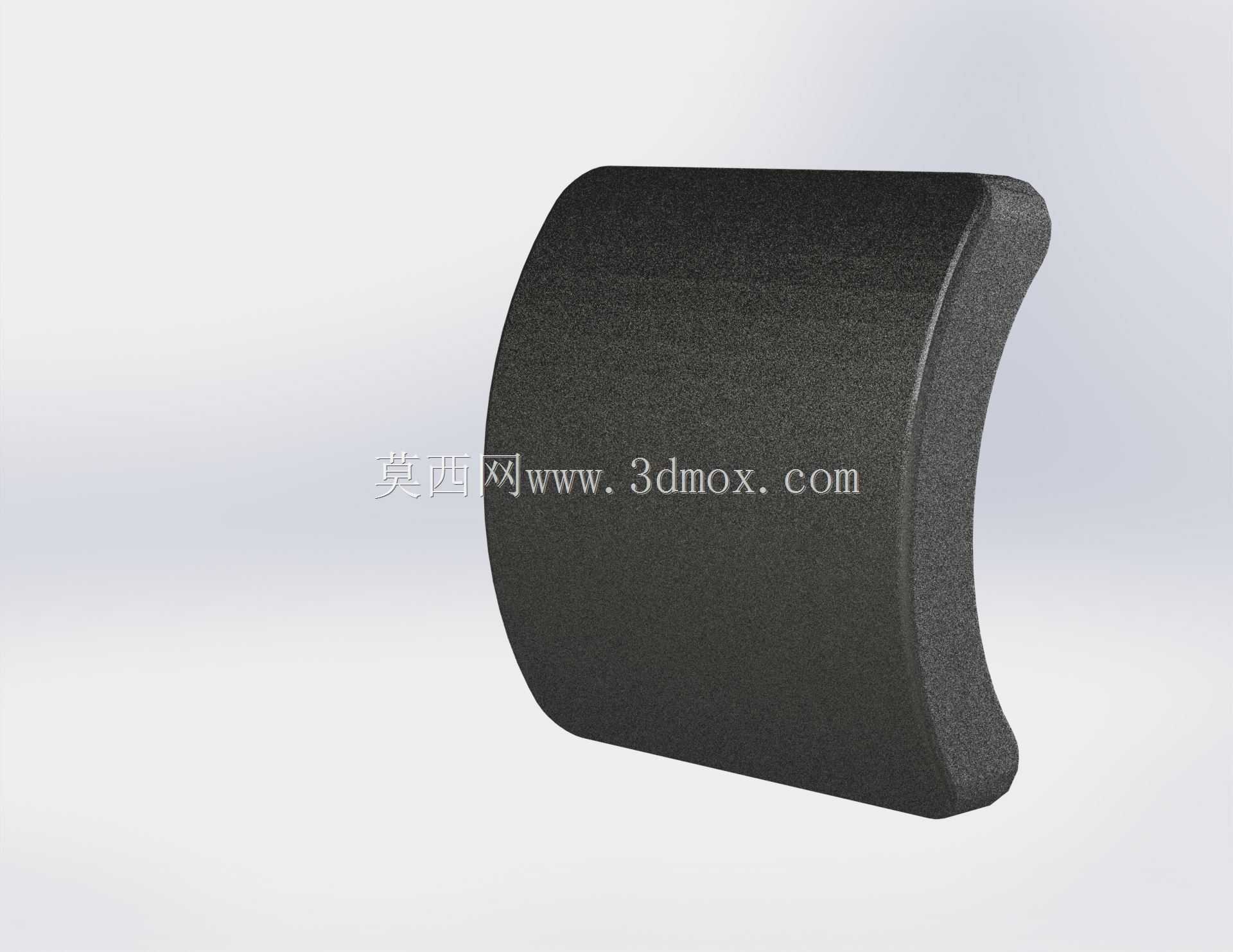

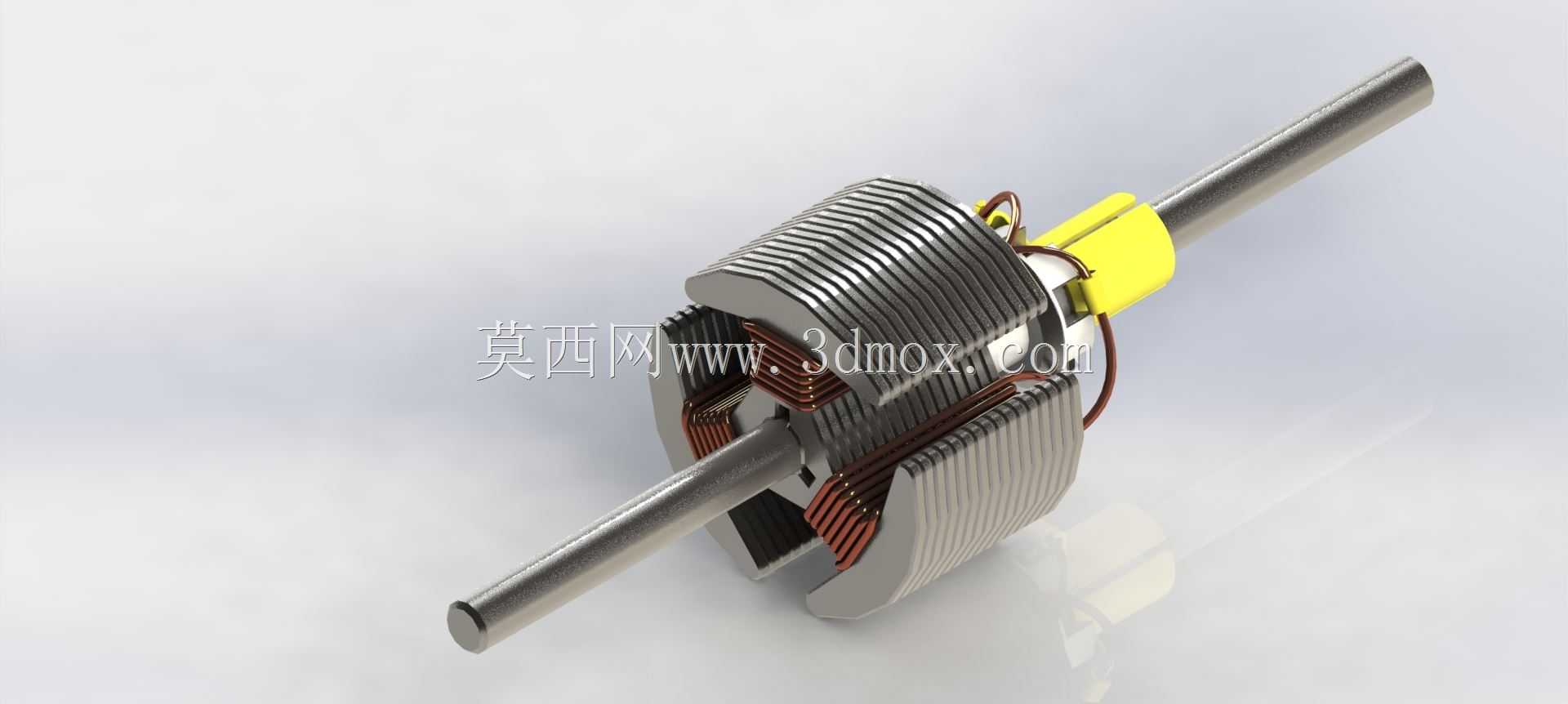

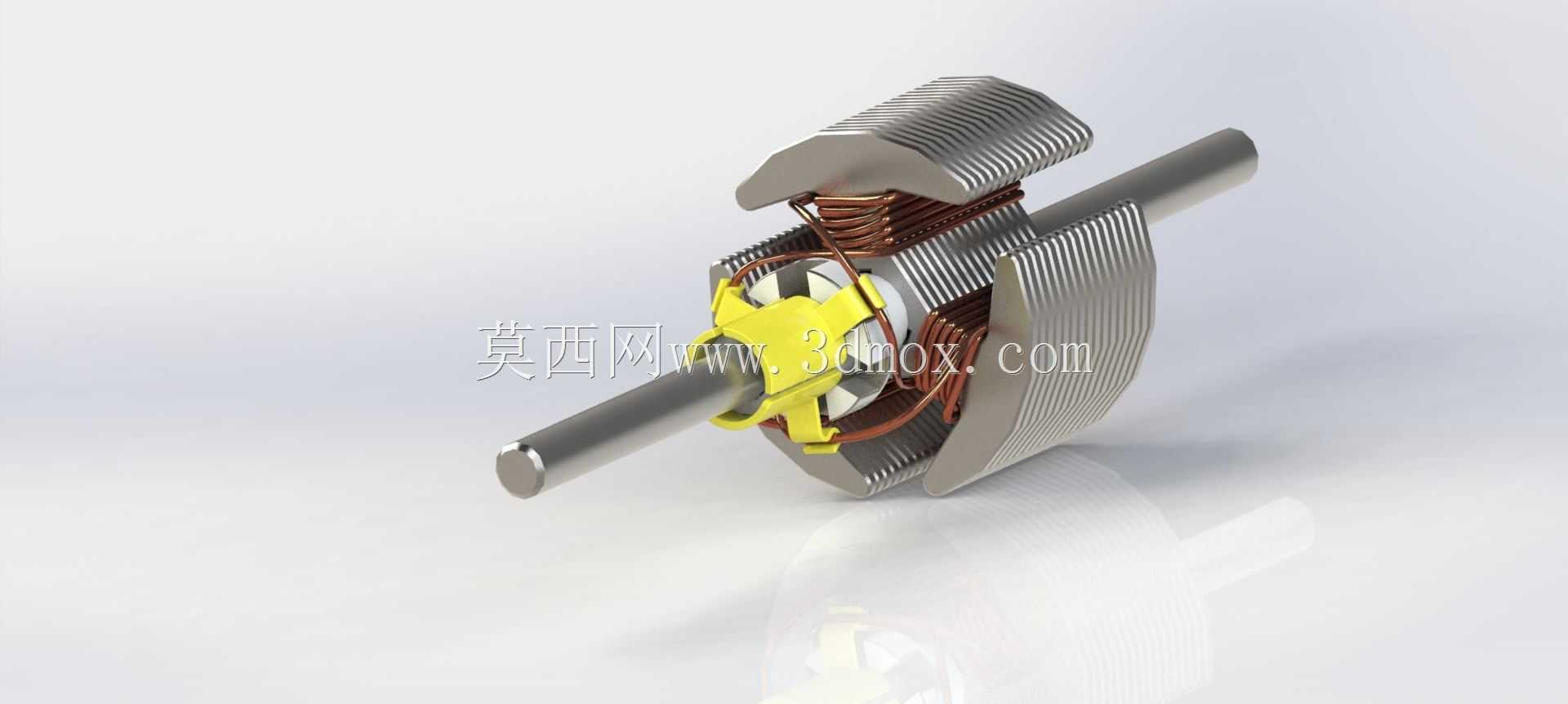

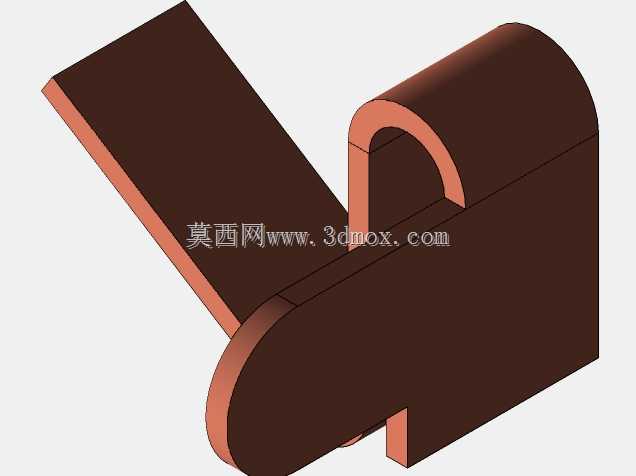

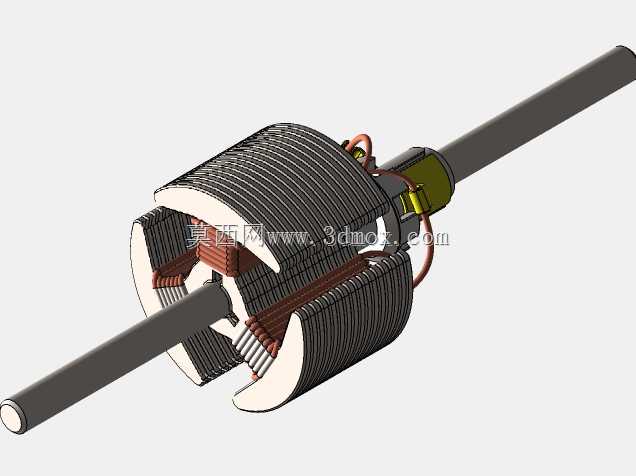

　　维修时可以用一字螺丝刀撬开扣边就能拆开内部的转子、碳刷、磁瓦结构，建模时还原这个扣合结构，才能在做整机装配仿真时准确模拟电机的拆解维修路径。安装边界方面，这款电机的本体宽度和高度尺寸接近，属于方型微电机，比同功率的圆形电机更节省安装空间，安装时不需要额外做防转结构，依靠方形外壳和安装槽的配合就能限制电机本体的转动，相比圆形电机需要额外打胶或者加卡簧防转的设计，装配可靠性更高。输出端的齿轮模数属于小模数齿轮，建模时要注意齿形的渐开线还原，不要用简化的梯形齿代替，否则在做齿轮啮合运动仿真时会出现干涉报错，也无法准确计算齿轮的传动侧隙。实际选型时还要注意电机的出线方向，这款电机的出线是从尾部端盖的侧面引出，建模时要预留出线的弯折空间，

　　避免出线被安装支架压住，长期震动导致线芯断裂。另外电机外壳的金属部分要和设备的接地结构预留导通路径，虽然是低压直流电机，但是碳刷产生的静电如果无法导出，容易积累在金属外壳上，对周边的敏感电子元件产生静电干扰，尤其是带传感器的小型设备，这点在结构设计时经常被遗漏，导致样机测试阶段出现莫名的信号干扰问题，排查起来非常耗费时间。从装配工艺的角度来看，这款电机的所有零件都是压合或者卡扣固定，没有螺丝连接件，适合大批量自动化装配，成本控制较好，对应的三维模型在做工程图输出时，要标注清楚各个压合面的压入深度公差，比如输出齿轮和轴的压入深度、磁瓦和外壳的粘接位置、端盖和外壳的扣合深度，这些尺寸直接影响电机的最终装配精度和运转寿命。
