传感设备配套防护安装箱体结构设计

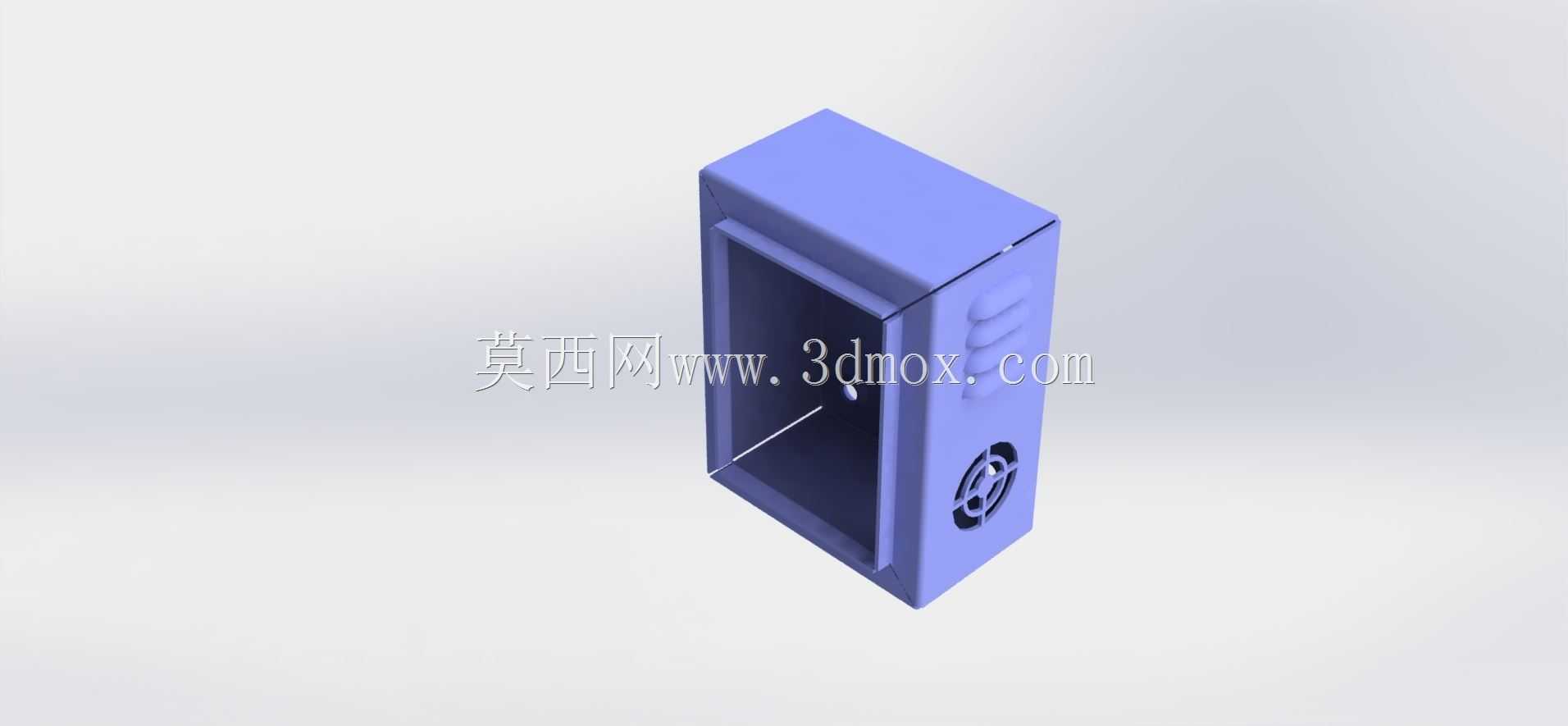

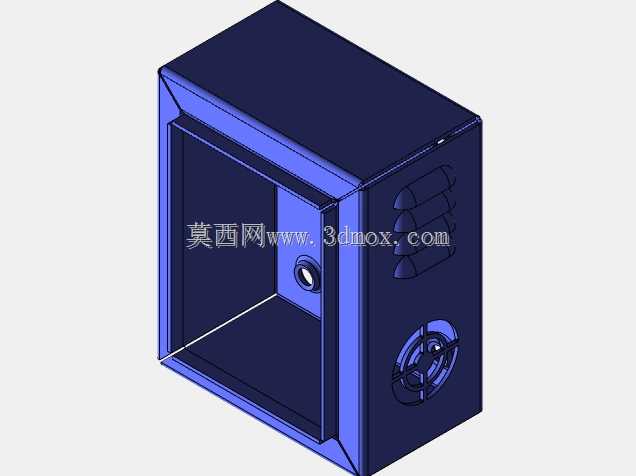

　　在工业现场传感检测单元的布设场景里，这类防护安装箱体是传感元件可靠运行的核心承载结构，多数应用在车间环境监测、设备运行状态采集、管线参数传感等点位，用来隔绝现场粉尘、切削液飞溅、轻微外力磕碰对内部传感模块的损伤，同时为传感元件提供规整的安装定位基准，避免现场布线杂乱带来的维护难题。从实际使用需求出发，这类箱体的设计首先要匹配内置传感模块的安装空间，内部预留的腔体要能容纳传感电路板、接线端子、信号调理元件，同时要留出接线操作的冗余空间，避免装配时线缆弯折过度导致的信号传输故障。箱体侧面预留的通风结构，是针对部分发热型传感元件设计的，在保证防护等级满足现场IP要求的前提下，通过格栅式通风口配合内部防尘棉，

　　既能实现腔体内外的空气流通带走元件工作产生的热量，又能阻挡大颗粒粉尘进入腔体内部，避免积灰影响传感元件的检测精度。箱体的开合结构采用嵌入式门体设计，门体与箱体主体的配合面做了止口结构，闭合后能形成迷宫式密封路径，相比普通平开门结构，能更好地阻挡液体飞溅进入内部，日常校准、更换传感元件时不需要完全拆卸箱体，只需要打开门体就能完成操作，大幅降低现场维护的工作量。从安装边界来看，这类箱体的背部预留了壁挂式安装孔位，孔位间距匹配工业现场常用的安装导轨、壁挂支架的通用尺寸，既可以直接通过膨胀螺丝固定在墙面、设备立柱上，也能搭配标准卡扣固定在DIN导轨上，适配不同现场的安装条件。箱体的外形做了倒角处理，避免安装维护过程中尖锐边角划伤操作人员，

　　侧面的加强筋结构在不增加整体壁厚的前提下提升了箱体的结构强度，即使现场有轻微的外力碰撞，也不会出现箱体变形挤压内部传感元件的情况。设计过程中优先考虑了加工工艺的可行性，主体结构采用薄板折弯成型工艺，减少不必要的拼接焊缝，既降低加工成本，也能减少焊缝位置的锈蚀风险，所有折弯位置的内R角匹配板材厚度的工艺要求，避免折弯过程中出现板材开裂的问题。门体与箱体的连接采用隐藏式铰链结构，铰链完全内置在箱体配合面内部，不会突出箱体表面，既提升了整体外观的规整度，也避免外部杂物卡滞铰链导致门体无法正常开合。在布线设计上，箱体的下部预留了标准的线缆穿装孔位，孔位尺寸匹配工业常用的电缆防水接头，现场布线时可以根据线缆的实际规格选配对应尺寸的防水接头，

　　保证穿线位置的密封性能，避免液体、粉尘从穿线位置进入腔体。这类箱体的结构设计没有冗余的装饰性结构，所有结构特征都服务于实际使用需求：腔体内部的安装柱位置预留了通用的PCB安装孔距，能适配多数同规格传感模块的安装尺寸，不需要针对特定传感模块重新做孔位加工，提升了箱体的通用适配性；门体闭合后的锁紧结构采用简易的卡扣式设计，不需要额外工具就能完成门体的开合，日常巡检时能快速打开检查内部元件状态，同时卡扣的锁紧力能保证设备运行过程中门体不会因为振动意外开启。从材料选型的适配性来看，这种结构既可以采用冷轧钢板喷涂加工，应用在普通工业车间环境，也可以采用不锈钢板材加工，应用在潮湿、有腐蚀性介质的化工、食品加工车间场景，结构本身不需要做大幅调整就能适配不同材料的加工要求，降低了多场景应用的改造成本。在实际项目应用中，这类箱体往往作为传感检测点位的标准化配套结构，能大幅缩短现场传感单元的安装调试周期，不需要针对每个点位单独设计防护结构，只需要根据内置传感元件的尺寸选择对应规格的箱体，就能快速完成现场布设，同时统一的结构尺寸也能提升现场设备的规整度，便于后期的运维管理。
