PCB板用黄铜接线端子结构设计

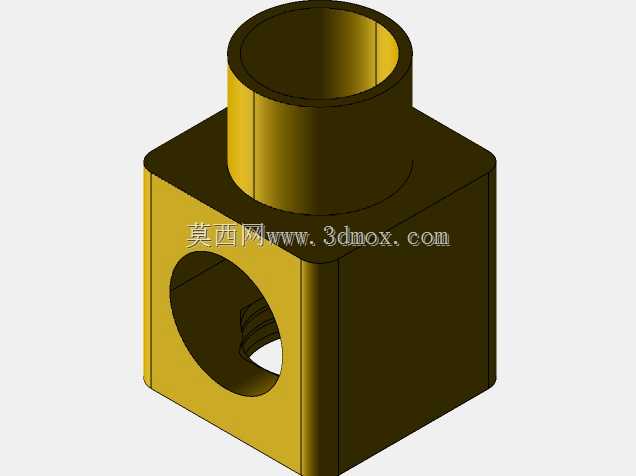

　　在工业控制板卡、消费电子主板、传感器信号转接模块这类PCB应用场景里，接线端子的可靠性直接决定了整板线路连接的稳定性，这款黄铜材质的PCB端子，就是针对小尺寸板卡的导线直连需求开发的连接构件。日常做板级结构设计时，经常会遇到板上空间局促，常规插拔式接线座占板面积过大、焊接后高度超出台式设备内部净空的问题，这款端子的结构设计刚好适配这类紧凑安装场景。从实际安装边界来看，该端子本体的长宽尺寸均为5mm，整体安装高度为7.5mm，属于极小尺寸的板载连接部件，在做PCB布局时，只需要在对应位置预留匹配的焊盘，以及侧部孔径3mm对应的过线或安装避让空间即可，不会占用周边过多的布线通道，哪怕是密度较高的信号采集板，

　　也能轻松排布多个同型号端子实现多路信号或小电流供电的转接。设计这款端子的时候，首先考虑的是黄铜材质的切削加工性能与导电性能的平衡，黄铜的导电率能够满足小功率信号传输、低压供电的载流需求，同时相比纯铜材质有更好的结构强度，在接线锁紧时不会因为螺纹受力产生形变，保证多次接线后的连接可靠性。本体采用方块基座加顶部凸台的结构，方块基座的平面结构能够在焊接时平稳贴附在PCB板面，过炉焊接时不会出现偏移虚焊的问题，顶部的圆柱形凸台是导线接入端的导向结构，导线剥头后可以顺着凸台的内孔直接插入到端子内部，降低现场接线时的对位难度。侧部开设的3mm带内螺纹孔是锁紧结构，装配时使用对应规格的紧定螺丝从侧孔拧入，就能直接压紧插入的导线线芯，

　　不需要额外的焊线工序，现场装配或者后期维护改线时，只需要松紧侧部的螺丝就能完成导线的拆装，比传统焊线式接线柱的维护效率高很多。在实际选型应用时，要注意这款端子的适配线径范围，侧部3mm的螺纹孔对应的锁紧行程，适合线径在0.5-1.5平方毫米的单股或多股铜导线，能够覆盖大部分传感器信号传输、板间低压供电的接线需求，如果是更大载流的动力线连接，则需要选用更大尺寸的同类型端子。做三维建模的时候，特意将基座的棱角做了微小的倒角处理，一方面是黄铜件切削加工时的工艺需求，避免锐边在生产转运过程中产生磕碰毛刺，另一方面也能避免焊接操作时锐边刮伤操作人员的手部，或是刮破板上其他导线的绝缘层。顶部凸台与方块基座的衔接位置做了圆弧过渡，

　　既能够降低机加工时的应力集中，也能减少焊接后热应力导致的基座开裂风险，毕竟PCB过炉时的温度变化会让不同材质的部件产生不同程度的热胀冷缩，圆弧过渡结构能够很好地分散衔接位置的应力，提升端子的长期使用稳定性。在做板卡结构校核时，需要注意端子侧部螺纹孔的朝向，要保证接线操作侧预留足够的螺丝刀操作空间，一般来说侧孔朝外的布局下，预留8mm以上的操作空间就能顺利完成螺丝锁紧操作，不会因为空间不足导致接线不到位、接触电阻过大的问题。另外黄铜材质的端子在焊接后不容易出现氧化锈蚀的问题，在常规的工业环境温湿度条件下，能够长期保持稳定的接触电阻，不会因为端子锈蚀导致信号传输中断或是供电接触不良的故障，相比铁质镀锌的接线端子，在潮湿工况下的使用寿命要长得多。很多做小型传感器模块设计的工程师，在选型板载接线端子时，往往会忽略端子本体的高度对整板装配的影响，这款端子7.5mm的总高度，能够适配大部分薄型塑料外壳的内部净空要求，不需要在外壳上额外做凸起的避让结构，能够让整板的外壳设计更加简洁规整。同时方块基座的底面是完整的平面，和PCB板面的接触面积更大，焊接后焊点的抗剪切强度更高，在设备受到振动冲击时，端子不容易从板上脱落，适合用在有一定振动要求的工业设备内置板卡上，比如小型设备的振动传感器转接板、便携检测设备的信号接线端等场景，都能满足振动工况下的连接可靠性要求。
