带电位器的风扇调速控制电路板结构

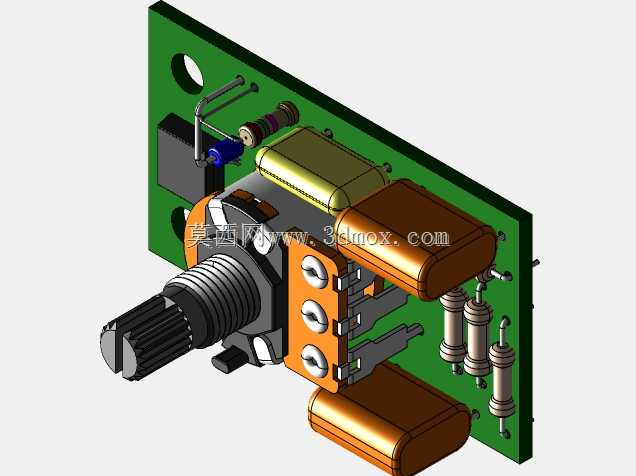

　　这套电路板结构主要面向小型轴流风扇、散热风机的转速调节场景，常见于工控机柜散热、小型电子设备通风调速、桌面通风装置的转速控制环节，核心作用是通过调节回路输出参数改变风扇供电工况，实现不同档位的转速切换，匹配不同场景下的散热风量与噪音平衡需求。从结构布局来看，板载核心调节元件为带螺纹安装轴的旋转电位器，电位器通过金属支架与PCB板实现刚性固定，支架上预留的三个定位孔既可以完成电位器本体的锁附，也能作为板载元件的辅助定位基准，避免电位器在反复旋钮操作过程中出现引脚脱焊、本体偏移的问题。PCB板本体采用绿色环氧玻纤基材，板边缘预留两个圆形安装过孔，可通过M3规格螺丝直接固定在设备壳体的安装柱上，安装孔中心距匹配常规小型控制板的安装间距，

　　不需要额外设计转接支架就能完成装配。板上元件排布遵循强弱电分离的基础布线逻辑，电解电容、碳膜电阻这类分立元件沿电位器两侧排布，电容采用卧式贴板焊接的方式降低整体装配高度，电阻引脚预留合适的成型余量，避免焊接应力导致的元件本体开裂。电位器的调节轴伸出板边的长度适配常规设备面板的安装厚度，轴端的滚花纹理可以直接搭配旋钮帽使用，不需要额外做轴径转接，用户旋转旋钮时就能改变电位器的阻值参数，配合板上的阻容回路完成输出电压的调节，进而改变风扇的运转转速。设计过程中充分考虑了手工焊接与批量波峰焊的工艺兼容性，所有元件的焊盘尺寸均匹配对应引脚的线径，元件之间的安全间距满足低压控制板的电气间隙要求，不会出现焊接连锡、高压打火的隐患。

　　板上没有设计多余的冗余结构，整体轮廓为矩形，边角做了小圆弧处理避免装配时刮伤设备内部的线材，电位器的金属外壳与PCB上的接地覆铜层连通，能够屏蔽旋钮操作过程中引入的外界电磁干扰，避免调速过程中出现风扇转速抖动、异响的问题。从安装边界来看，整板最高的元件为电位器本体，装配后整体高度不超过25mm，板的长宽尺寸控制在小型控制模块的常规范围内，可以嵌入到设备壳体的预留安装槽内，也可以通过外接引线的方式独立安装在设备的控制仓内，适配不同结构的设备安装空间。实际使用过程中，这套控制板不需要额外搭配散热结构，自身工作功耗极低，所有发热元件的功耗均在PCB基材的耐受范围内，长时间满负载工作也不会出现板体过热、元件参数漂移的问题。

　　元件选型均采用通用标准件，电位器为常规单联线性电位器，阻容元件均为通用直插规格，后期维修替换不需要寻找特殊定制件，降低了全生命周期的维护成本。布线时特意将电位器的信号走线远离板上的大电流回路，避免调节信号被干扰导致的调速线性度变差，从实际测试效果来看，旋钮从最小开度转到最大开度的过程中，风扇转速可以实现平滑过渡，没有出现档位跳变、转速突增突降的问题，能够满足日常使用中对风量无级调节的需求。
