传感器用绕线式电磁感应线圈结构

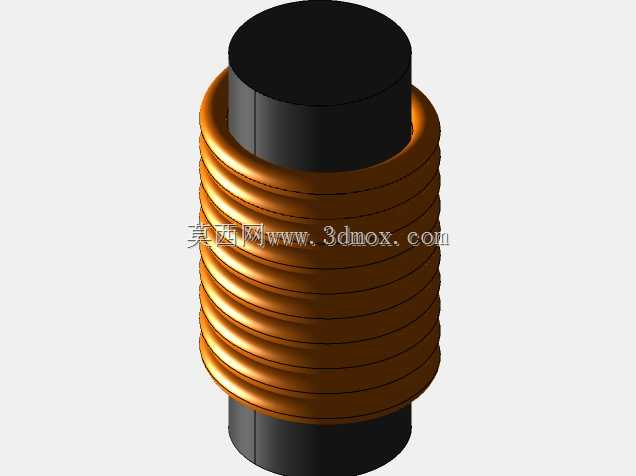

　　在工业传感检测场景中，这类绕线式线圈是电感式、涡流式等多类接触与非接触传感器的核心电磁转换部件，常被集成在位移检测、金属材质识别、接近开关类传感设备内部，承担着电信号与磁信号双向转换的关键作用，是传感单元实现物理量到电信号转化的核心载体。从实际设备装配需求出发，这类线圈的设计首先要匹配传感探头的内部安装空间，本次设计的线圈主体长度为12.5毫米，绕制所用的电线直径为0.9毫米，整体采用圆柱式同轴绕制结构，中心预留的圆柱空腔用于装配传感器的磁芯或者导磁基体，能够在有限的径向空间内最大化绕线匝数，保证电磁感应的灵敏度满足检测阈值要求。

　　设计过程中首先考虑的是线圈的绕制规整度，每一圈线材都紧密贴合相邻线匝，层间无错位、无松散间隙，这种排布方式一方面可以避免线匝晃动带来的电感量漂移，保证传感器输出信号的稳定性，另一方面也能让线圈整体的外径尺寸保持高度一致，不会出现局部鼓包导致装配时与传感器外壳内壁发生干涉。线圈两端的出线位置做了规整的收边处理，不会出现多余线材翘起的情况，方便后续与传感器内部的信号处理电路板进行焊接连接，减少装配时的线材整理工序。

　　从功能特性来看，这种密绕结构的线圈在通入交变电流时，能够在中心磁芯的导磁作用下形成稳定的交变磁场，当有金属被测物体靠近线圈前端的检测面时，金属内部产生的涡流会反向作用于线圈的磁场，改变线圈的阻抗参数，后端电路通过捕捉这种阻抗变化就能转化为对应的检测信号，实现对金属物体位置、距离甚至材质属性的识别。在实际选型应用中，这类线圈的尺寸参数直接决定了传感器的检测距离，12.5毫米的主体长度适配常规M12、M18规格的圆柱型传感器外壳，既不会因为长度过长挤占内部电路板的安装空间，也不会因为匝数不足导致检测灵敏度达不到工业现场的使用要求。

　　在安装边界的考量上，线圈的外圆柱面与传感器外壳内壁之间通常会预留0.1到0.2毫米的间隙，用于填充绝缘封装胶，封装胶固化后可以将线圈完全固定在外壳内部，同时起到绝缘、防尘、抗振动的作用，适配工业现场多粉尘、有振动的复杂工况。绕线选用0.9毫米直径的线材，既能够保证线圈的载流能力满足传感器工作时的电流需求，避免长时间工作出现线材过热的情况，也能在既定的轴向长度内排布足够的匝数，保证电感量处于设计要求的区间内。

　　不同于普通电力回路用的绕线线圈，传感器用的这类线圈对绕线的匝间一致性要求更高，每一圈的张力都要保持均匀，否则会导致线圈的电感参数离散性过大，批量生产时传感器的检测一致性难以保证。建模过程中对每一圈线匝的螺旋轨迹都做了精准约束，螺旋升角完全匹配线材直径，保证相邻线匝之间刚好贴合无挤压，既还原了实际生产中的绕线工艺状态，也能为后续的电磁仿真提供精准的三维模型基础，方便工程师在设计阶段就通过仿真验证线圈的磁场分布、电感参数是否满足设计指标，减少实物打样的迭代次数。在实际装配时，线圈与中心磁芯采用同轴装配，磁芯两端会伸出线圈端面一定距离，用于导磁收拢磁场线，让磁场的有效检测范围集中在传感器的前端方向，减少侧向的信号干扰，提升传感器的抗干扰能力，避免周边金属构件对检测结果产生误触发。
