弯脚碳膜电阻器三维结构设计

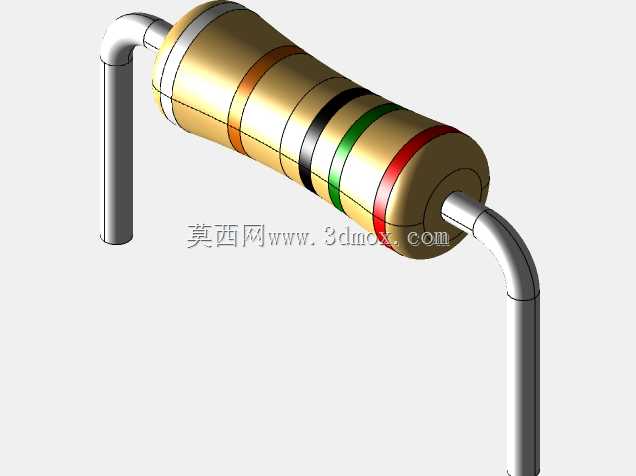

　　在消费电子、工业控制板卡、小型家电控制回路的PCB设计环节，直插式碳膜电阻是应用频次极高的被动元件，这类0.25W功率等级的电阻，常被布置在信号采样回路、限流保护支路、上下拉电平匹配电路中，承担分压、限流、阻抗匹配的核心作用，是板级电路里不可或缺的基础组成部分。做板卡结构布局校核时，很多新手工程师容易忽略直插电阻的引脚成型尺寸，只参考 datasheet 里的本体参数做封装，等到实际波峰焊工序才发现，引脚弯折角度不对、跨距不匹配，要么插装时引脚顶到PCB背面的走线层，要么元件本体离板高度不符合安规爬电距离要求，轻则需要返工修整引脚，重则导致批量焊接不良。这个三维模型还原的是预成型弯脚的碳膜电阻结构，

　　建模时没有采用简化的圆柱体拼接方式，而是按照实际生产的引脚弯折弧度做了扫掠特征，引脚的弯折圆角完全匹配自动插件机的成型轨迹，不会出现直角弯折导致的引脚应力集中问题——实际生产里如果引脚弯折半径过小，很容易在插件时出现引脚断裂、镀层脱落的问题，长期在温变环境下工作还会出现虚接隐患。从安装边界来看，这类电阻做卧式插装时，本体离板高度控制在0.8-1.2mm区间，既可以避免波峰焊时本体被焊锡流冲击移位，也能预留出足够的助焊剂挥发空间，防止清洗后残留助焊剂堆积在本体下方造成绝缘性能下降。模型里的色环标识也按照实际电阻的标注逻辑做了分色渲染，从端部开始依次排列的有效数字环、倍率环、误差环，位置和宽度比例完全符合行业通用规范，

　　做装配可视化演示时，可以直接通过色环识别阻值参数，不需要额外添加文本标注。在做整机结构的干涉检查时，这个模型可以直接导入板级装配文件，核对电阻本体和周边电解电容、接插件、散热片的安全间隙，尤其是在高密度布线的小型控制板上，0.25W电阻的本体直径虽然不大，但弯脚后的引脚伸出长度如果超出设计范围，很容易和相邻的贴片元件焊盘形成短路风险，精准的三维模型能在设计阶段就排查掉这类工艺隐患。很多工程师在做直插元件封装时，习惯把引脚简化成等直径的直线段，忽略了引脚和本体连接端的封装台阶，实际上电阻本体两端的金属帽直径比陶瓷基体略大，做PCB封装的焊盘间距设计时，要把金属帽的尺寸余量算进去，

　　否则焊盘距离过近会导致焊接时焊锡顺着金属帽爬升到本体侧面，形成锡珠或连焊。这个模型把金属帽和陶瓷基体的衔接台阶、引脚和金属帽的压接位置都做了细节还原，能给封装设计提供准确的尺寸参考。另外在做产品的抗振动仿真时，弯脚结构的引脚柔性比直插结构更好，能抵消一部分PCB受振动产生的形变应力，避免引脚从金属帽位置脱开，这也是很多车载电子、工业工控板卡上的直插电阻都会预先做弯脚成型的原因，模型里的引脚弯折角度、伸出长度都符合工业级板卡的通用成型标准，可以直接作为结构设计的参考样件，不需要再反复核对供应商的成型规格书。在做教学演示或者装配工艺文件编制时，这个带完整细节的模型也能直观展示碳膜电阻的结构组成，从陶瓷基体、碳膜层、两端金属压帽到镀锡铜引脚，各个部分的装配关系清晰明了，比二维图纸更直观，能帮助新入行的结构工程师快速理解直插元件的结构特点和安装要求，减少设计阶段的低级错误。
