直插式铝电解电容器三维结构设计

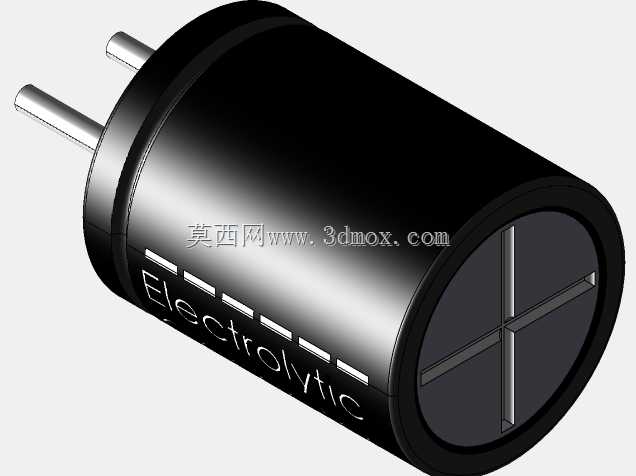

　　在消费电子、工业控制板卡、电源模块等各类电子设备的PCB装配场景中，直插式电解电容是板级电路里最常见的无源储能滤波元件，承担着电源输入输出端纹波滤除、信号耦合、瞬时大电流补偿、直流母线电压支撑等核心作用，尤其在开关电源、音频功放、电机驱动板这类对电源稳定性要求较高的电路中，电解电容的选型与安装适配直接影响整块板卡的工作可靠性与寿命表现。这款直插电解电容的三维结构完全按照行业通用的直插铝电解电容实物测绘建模还原，整体采用圆柱型封装结构，外壳为带负极标识条的铝质金属壳，壳体表面印刷有元件类型标识，底部带有十字型防爆压痕结构——这一结构是电解电容的核心安全设计，当电容内部因过压、过温、反向接入等异常情况导致电解液汽化、内部压力升高时，

　　底部的十字压痕会优先开裂泄压，避免电容外壳炸裂造成周边电路元件损坏甚至安全隐患。从安装适配维度来看，这款电容的引脚间距为3.5mm，刚好适配常规2.54mm网格PCB板上的两个相邻过孔跨距，不需要额外调整板上孔位的网格偏移，对于常规洞洞板验证、批量PCB生产的孔位设计都能直接适配；电容本体直径为4.5mm，整体本体长度为12mm，引脚为平直镀锡铜引脚，伸出本体端面的长度按照常规波峰焊工艺要求预留，既能够满足手工焊接、波峰焊、选择性波峰焊等不同焊接工艺的引脚吃锡长度要求，也不会因为引脚过长导致剪脚工序额外增加工作量，同时引脚的直径匹配常规0.8mm的PCB安装孔径，插装时既能保证引脚顺利穿过板孔，又不会因为间隙过大导致焊接时出现虚焊、

　　孔内透锡不良的问题。在结构设计的细节处理上，建模时还原了铝壳与内部芯子的包覆结构，壳体表面的负极标识条沿轴向布置，长度覆盖本体大部分区域，在自动化插装或者手工装配时，作业人员可以快速识别引脚极性，避免反向插装导致的电容失效问题；引脚与本体端面的密封胶塞位置也做了结构还原，胶塞部分略突出铝壳卷边端面，能够模拟实际元件装配时与PCB板面的贴合间隙，在做板级装配干涉检查时，可以准确模拟电容贴板安装后的实际高度，避免出现电容与周边壳体、散热片、其他高元件之间的装配干涉。对于结构设计工程师而言，在进行PCB布局的三维干涉校验、整机内部空间排布、工装夹具设计时，这类精准的元件三维模型可以直接导入装配环境，不需要额外简化或者测绘元件尺寸，能够大幅提升板级结构设计的效率，减少因为元件尺寸估算偏差导致的试产阶段装配干涉问题；对于电子工艺工程师来说，模型还原的引脚间距、本体尺寸、防爆阀位置，可以用来验证波峰焊治具的开孔位置、元件托板的避让空间是否合理，避免生产过程中出现元件浮高、极性反向、治具压伤元件外壳等工艺问题。不同于贴片电解电容的表贴安装方式，这款直插结构的电解电容在抗振动性能上更有优势，引脚穿过PCB后焊接固定，能够承受更大的机械振动与冲击，适合应用在工业控制设备、车载电子、电动工具这类使用环境振动较大的场景中，建模时也考虑到了引脚的抗弯强度特性，还原了引脚的金属材质属性，在做装配应力仿真时，可以模拟引脚插装时的受力变形情况，优化板上孔位的倒角设计，

　　减少插装时引脚弯折导致的元件损坏。在实际选型适配过程中，这类小尺寸直插电解电容通常应用在低压小功率电路的滤波场景，比如单片机控制板的电源输入端、信号回路的去耦位置，12mm的本体长度在同容量规格的电容里属于常规小尺寸封装，不会占用过多的板上垂直空间，适合应用在薄型壳体的电子设备内部，比如小型充电器、便携检测仪器、手持控制终端这类对内部空间高度有严格限制的产品中。建模过程中严格遵循直插电解电容的行业通用尺寸规范，所有结构特征都和量产实物保持一致，没有做夸张的艺术化处理，所有圆角、卷边、标识位置都按照实物比例还原，能够直接用于各类电子设备的整机三维装配、虚拟样机验证、装配工艺仿真等工作场景，帮助设计人员在设计阶段就完成元件布局的合理性校验，缩短产品开发的迭代周期，减少试产阶段的设计变更成本。
