PCB板用方形黄铜接线端子结构

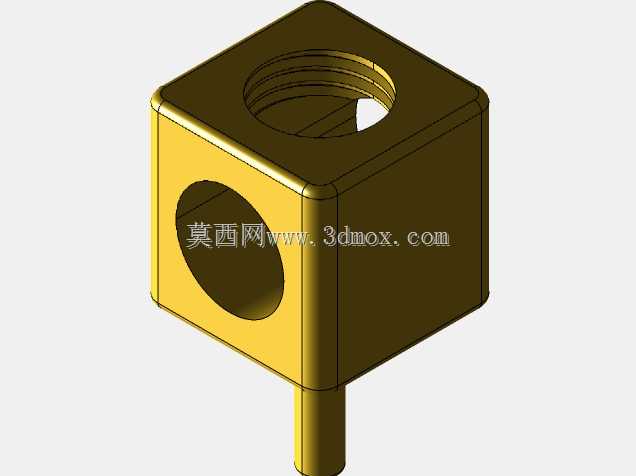

　　在低压电控板、传感信号采集板的布线环节里，这类黄铜材质的方形接线端子是板载接线的核心连接件，主要承担板上线路与外部导线的导通、固定作用，常见于工业传感模块、小型控制板卡、电源转接板的接线工位，替代传统焊线工艺，能大幅提升现场接线的效率，也方便后期维护时的线路拆改。从结构设计来看，主体采用立方体构型，区别于常规圆形接线柱，方形的侧壁在PCB板焊接后能提供更好的抗扭转性能，当外部导线拧紧紧固螺丝时，端子本体不会跟转，避免拉扯焊盘导致PCB铜箔脱落。主体顶部加工有内螺纹孔，用于穿入紧定螺丝，锁紧插入的外部导线，侧面对应位置开有穿线孔，导线可从侧面穿入后被顶部螺丝压紧，这种侧进顶锁的结构，能让导线的受力方向平行于PCB板面，

　　减少垂直方向的应力对焊点的损伤。底部伸出的插针是与PCB连接的定位焊接结构，插针直径与PCB安装孔匹配，插装时可直接插入板上预制的安装孔，过波峰焊即可完成固定，无需额外的定位治具，适配常规的PCB量产焊接工艺。尺寸设计上，主体长宽均为5毫米，高度9毫米，这个尺寸刚好适配多数小型传感板、控制板的安装间距，不会占用过多板上空间，相邻端子之间可以按照标准2.54mm或者5.08mm的间距排布，满足多通道接线的布局需求。穿线孔孔径为3毫米，可兼容0.5-2.5平方毫米的多股铜芯导线，覆盖了多数低压信号、小功率供电线路的线径范围。顶部紧定螺丝适配1毫米直径的螺丝刀操作，对应的螺丝长度3.5毫米，拧紧后既可以充分压紧导线，

　　又不会因为螺丝过长顶穿端子底部损伤PCB板面。材质选用黄铜，一方面是利用黄铜优良的导电性能，降低接线位置的接触电阻，避免大电流通过时出现发热氧化的问题，另一方面黄铜的切削性能优异，在批量车削、钻孔加工时能获得较高的尺寸精度，表面无需额外电镀即可具备不错的抗锈蚀能力，适合工业环境下的长期使用。结构边角做了小圆弧过渡处理，避免加工和装配过程中锐边划伤操作人员，也能减少焊接时助焊剂在边角的残留堆积。在实际选型应用时，需要注意端子的插针长度要匹配PCB板的厚度，常规1.6mm板厚下，插针伸出板面的长度控制在1-1.5毫米即可保证焊锡充分浸润，形成可靠的焊点。这类端子相比塑料基座的接线端子，整体为金属结构，耐温性能更好，

　　在焊接高温或者设备工作发热的环境下不会出现基座融化、端子移位的问题，适合在工作温度较高的工控板卡上使用。设计建模时，需要重点保证内螺纹与穿线孔的同轴度偏差不超过0.1毫米，否则紧定螺丝下压时会出现偏斜，导致导线压接不牢，出现接触不良的隐患；同时底部插针与主体的垂直度也要严格控制，偏差过大会导致插装时无法顺利插入PCB孔位，影响量产装配效率。表面处理上保留黄铜本色即可，若应用在高腐蚀环境下，也可根据需求增加镀锡、镀镍层，进一步提升抗氧化能力，但要注意镀层厚度不能超过0.02毫米，避免尺寸超差影响装配。
