小型弯管连接式传感元件结构设计

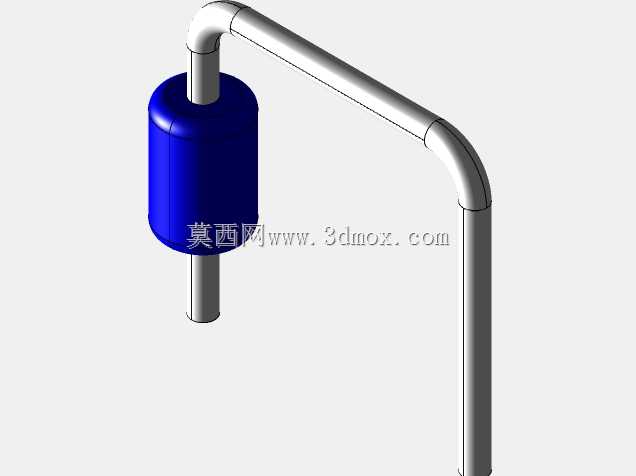

　　在精密电子检测、小型流体管路监测类场景中，这类带弯管连接结构的传感元件，常被集成在微型气路、液路的旁路检测位，用来实时反馈管路内介质的压力、流量或者特定成分参数，很多小型实验室分析仪器、便携式检测设备的内部流路里，都能见到这类结构的应用。不同于常规直插式传感元件，这款元件采用了双侧弯管引出的结构设计，主体的圆柱腔体是核心感应元件的容纳空间，上下伸出的直杆段是介质进出的流道接口，搭配两段90度弯折的金属管路，能够在紧凑的设备内部空间里，灵活适配管路走向，不需要额外增加转接弯头就能完成流路对接，既减少了管路接头的数量，也降低了接口处泄漏的风险，对于内部空间局促的便携式检测设备来说，这种结构能大幅压缩流路布局占用的空间。从设计逻辑来看，

　　主体圆柱腔体的尺寸设定，首先要满足内部感应芯片、信号处理微型电路板的安装空间需求，腔体壁厚的取值兼顾了结构强度与轻量化要求，金属材质的腔体外壳还能起到电磁屏蔽的作用，避免外界电磁干扰影响传感信号的稳定性。上下伸出的流道接口直径与弯管的内径保持一致，对接处采用圆弧过渡，避免流道内出现直角台阶造成介质流动阻力增大，也能防止介质残留堆积在接口位置影响检测精度。弯管的弯折半径做了优化设定，既不会因为弯折半径过小造成管路弯折处通径缩窄，也不会因为弯折半径过大额外占用安装空间。实际安装过程中，这类传感元件的固定方式通常依托两侧的弯管进行限位，不需要额外设计复杂的安装支架，主体圆柱腔体可以悬空布置在流路中间，

　　也可以通过配套的卡扣卡在设备内部的安装板上，安装边界的容错空间比较大，只要保证进出管路对接到位，主体部分不需要额外的精准定位。在参数匹配层面，2毫米的主体直径、3毫米的主体长度，加上7毫米的整体高度与节距设定，刚好适配微型流路的安装间距，不会和周边的电路板、其他管路元件产生干涉，下倾的管路角度设计，能够让流路内的残留介质依靠自重流出，避免积液停留在传感腔体内部造成检测数据漂移，尤其是在检测微量液体介质的场景下，这种下倾角度的设计能有效提升检测响应速度，减少介质残留带来的测量误差。从结构可靠性角度考虑，弯管与主体腔体的连接部位采用了密封焊接工艺，连接强度能够满足常规低压流路的使用要求，不会因为设备日常移动、

　　轻微振动出现连接松动或者泄漏的问题，金属材质的管路和腔体也能兼容大多数常规的检测介质，具备一定的抗腐蚀能力，适配大部分常规检测场景的使用需求。在进行三维建模的时候，这类零件需要重点关注弯管的弯折路径与主体腔体的同轴度，进出流道的中心线要和腔体内部的流道孔完全对齐，避免出现错位造成通径变化，弯折处的曲面要做顺滑处理，不能出现褶皱或者变形的特征，保证模型和实际加工出来的零件结构一致，方便后续做虚拟装配的时候验证管路对接的匹配度，提前排查安装干涉的问题。对于设备选型的工程师来说，这类集成弯管的传感元件不需要额外采购转接配件，能直接缩短物料清单的条目，减少装配工序，在小型化检测设备的设计中，这类结构的元件能很好地平衡检测性能与空间占用的需求，是微型流路检测系统里比较实用的元件结构形式。
