直插式104J400V薄膜电容结构设计

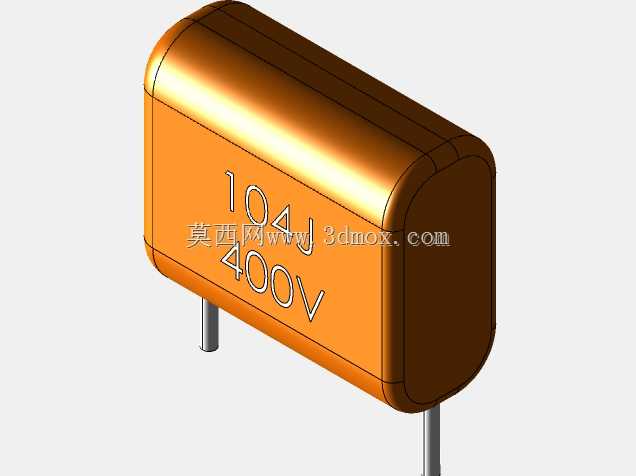

　　在民用消费电子、工业控制板卡、小功率电源模块的PCB布局设计环节，直插式高压电容是板上无源器件选型里极为常见的品类，这类电容承担着电源输入滤波、尖峰电压吸收、信号耦合等核心作用，其三维模型的尺寸精度直接影响PCB布局的干涉检查、结构件开孔匹配、整机装配的工艺合理性。本次建模的这款104容量等级400V耐压的直插电容，在建模过程中完全围绕实际生产装配的边界条件展开，没有做多余的艺术化修饰，所有结构特征都对应实物的生产工艺要求。从外形结构来看，电容本体采用圆角矩形的封装造型，这种圆角设计并非单纯的外观考量，而是对应实体电容外包封环氧树脂的成型工艺，直角包封在生产过程中容易出现应力集中导致的封装开裂，同时在插件作业时，

　　直角边缘也容易刮伤操作人员的防护手套，甚至剐蹭PCB表面的阻焊层造成露铜风险。本体表面的参数标识做了凹陷式的字符特征，对应实物表面的激光打标或者丝印工艺，在做整机装配的可视化渲染、生产作业指导书制作时，这些标识特征可以帮助产线操作人员快速核对物料规格，避免错料问题发生。引脚部分采用圆柱形直插结构，建模时严格对应引脚的实际直径与伸出长度，两个引脚的中心间距控制在10.16mm，这个尺寸恰好对应标准PCB插件孔的网格间距，也就是4倍的2.54mm标准排针间距，在PCB布局时可以直接对齐标准网格放置，不需要额外调整孔位坐标，大幅降低Layout工程师的调整工作量。尺寸参数上，本体长度12mm、宽度5mm、高度10mm，

　　这个尺寸边界是选型时必须重点核对的内容，尤其是在紧凑型电源模块、薄型工控设备的结构设计中，电容本体的高度直接决定了外壳的内部净空要求，如果建模时尺寸偏差超过0.2mm，就可能在实际装配时出现电容顶到外壳内壁的问题，严重时甚至会压裂电容封装导致耐压失效。建模过程中，本体与引脚的衔接位置做了微小的圆弧过渡特征，对应实物生产时引脚与电容芯子连接点的包封胶堆积形态，这个细节在做装配干涉检查时尤为重要，很多新手建模时会直接把引脚垂直插入本体平面，忽略这个过渡圆弧的尺寸，导致实际焊接时引脚根部的焊盘与本体间距不足，出现焊锡爬锡过高、焊接虚焊的问题。从应用场景来看，这类400V耐压的104电容常被布置在AC-DC电源的输入侧，

　　用来吸收电网传入的差模尖峰电压，也会用在继电器、接触器等感性负载的驱动电路两端，吸收触点断开时产生的反向电动势，避免反向电压击穿驱动三极管或者MCU的IO端口。在做整机结构的抗震仿真时，这个模型的重量分配、引脚刚度参数也可以直接导入仿真软件，模拟设备在运输、工作振动环境下引脚的疲劳强度，提前判断是否需要在电容本体点胶固定，避免长期振动导致引脚断裂、电容脱落的失效问题。不同于贴片电容的建模逻辑，直插电容的模型需要额外考虑引脚的可弯折余量，在实际波峰焊生产过程中，引脚穿过PCB后会被剪脚机构剪到合适长度，再进行弯折固定，建模时预留的引脚伸出长度完全匹配常规波峰焊工艺的剪脚长度要求，不会出现模型引脚过短导致无法模拟剪脚工序、或者过长导致与板底其他元件干涉的问题。对于结构设计人员来说，调用这个模型时不需要再二次调整尺寸，可以直接导入装配体，配合PCB板的安装孔位完成布局，检查电容与周边散热器、接线端子、其他高元件的安全间距，尤其是高压电路中，电容本体与周边带电部件的爬电距离需要满足安规要求，精准的本体尺寸可以帮助设计人员快速核对间距是否符合安规标准，减少后期打样整改的次数。
