车用交流发电机铝合金散热端盖结构

　　这款交流发电机端盖是车用小型交流发电机的核心防护与支撑构件，主要适配小功率乘用车辆、小型工程设备的配套交流发电机，安装在发电机的整流桥侧，承担防护内部整流元件、支撑转子端部轴承、导出电机运行热量、提供整车安装定位接口的多重作用。

　　从实际装车场景来看，这类端盖直接暴露在发动机舱的复杂工况下，需要耐受持续的振动、高低温交变以及泥水、油污的侵蚀，因此设计时首先考虑了安装边界的适配性：三个呈120度左右分布的安装支耳带有冲压成型的加强筋结构，支耳上的安装孔为光孔设计，可直接穿入螺栓固定在发电机定子壳体的对应定位柱上，支耳的安装面做了铣平处理，保证装配后端面跳动控制在0.1mm以内，避免转子转动时出现扫膛问题。端盖中心的轴承室是核心定位结构，内径尺寸与标准6202系列深沟球轴承外径过盈配合，过盈量控制在0.02-0.03mm，既保证轴承外圈不会在运行中跟转，又不会因为过盈量过大导致轴承内圈变形引发异响。

　　散热设计是这款端盖的核心功能点，端盖的环形侧壁上均匀分布了多组弧形通风槽，通风槽的开口方向顺着发电机转子自带的散热风叶的出风方向倾斜，当转子高速旋转时，风叶带动的气流可以直接顺着通风槽穿过端盖，将整流桥、定子绕组端部产生的热量快速带出，相比封闭式端盖，这种开槽结构可以让发电机的持续运行温度降低12-15℃，有效延长绝缘件和整流二极管的使用寿命。通风槽的边缘做了倒圆角处理，避免应力集中，同时可以减少气流通过时的风阻噪音。

　　端盖的材质选用压铸铝合金，一方面是利用铝合金优秀的导热性能提升整体散热效率，另一方面压铸工艺可以一次成型复杂的加强筋、安装支耳和轴承室结构，减少后续机加工的工序量，适合大批量量产。端盖的外表面做了喷丸处理，既可以消除压铸产生的表面应力，也能提升表面的耐油污腐蚀能力，避免长期在发动机舱环境下出现氧化锈蚀。

　　在结构细节设计上，端盖内侧预留了整流桥的安装定位凸台，凸台高度经过精确计算，保证整流桥安装后与转子端部的间隙保持在3mm以上，避免运行中出现干涉。其中一个支耳上额外设计了一个凸起的定位柱，用于固定发电机的电压调节器，定位柱的位置与调节器的安装孔精准对应，减少装配时的对位难度。端盖与定子壳体配合的止口尺寸公差控制在h7级别，装配时可以直接导向定位，不需要额外调整同轴度。

　　从实际使用的角度来看，这类端盖的失效形式主要集中在安装支耳断裂、轴承室磨损、通风槽堵塞几个方面，因此在结构设计时特意在支耳与端盖主体的连接位置做了圆弧过渡，加大了过渡圆角的半径，降低应力集中系数，经过振动台架测试，在20g加速度的持续振动下，支耳的疲劳寿命可以达到1000小时以上，满足整车的使用周期要求。轴承室的内壁在压铸后做了精铰处理，表面粗糙度达到Ra1.6，保证轴承外圈装配后的贴合度，避免长期运行后出现外圈蠕变磨损。通风槽的宽度设计为8mm，既保证足够的通风面积，又可以阻挡较大的杂物进入发电机内部，日常维护时只需要用高压气枪顺着通风方向吹扫就可以清理积尘，不需要拆解端盖。

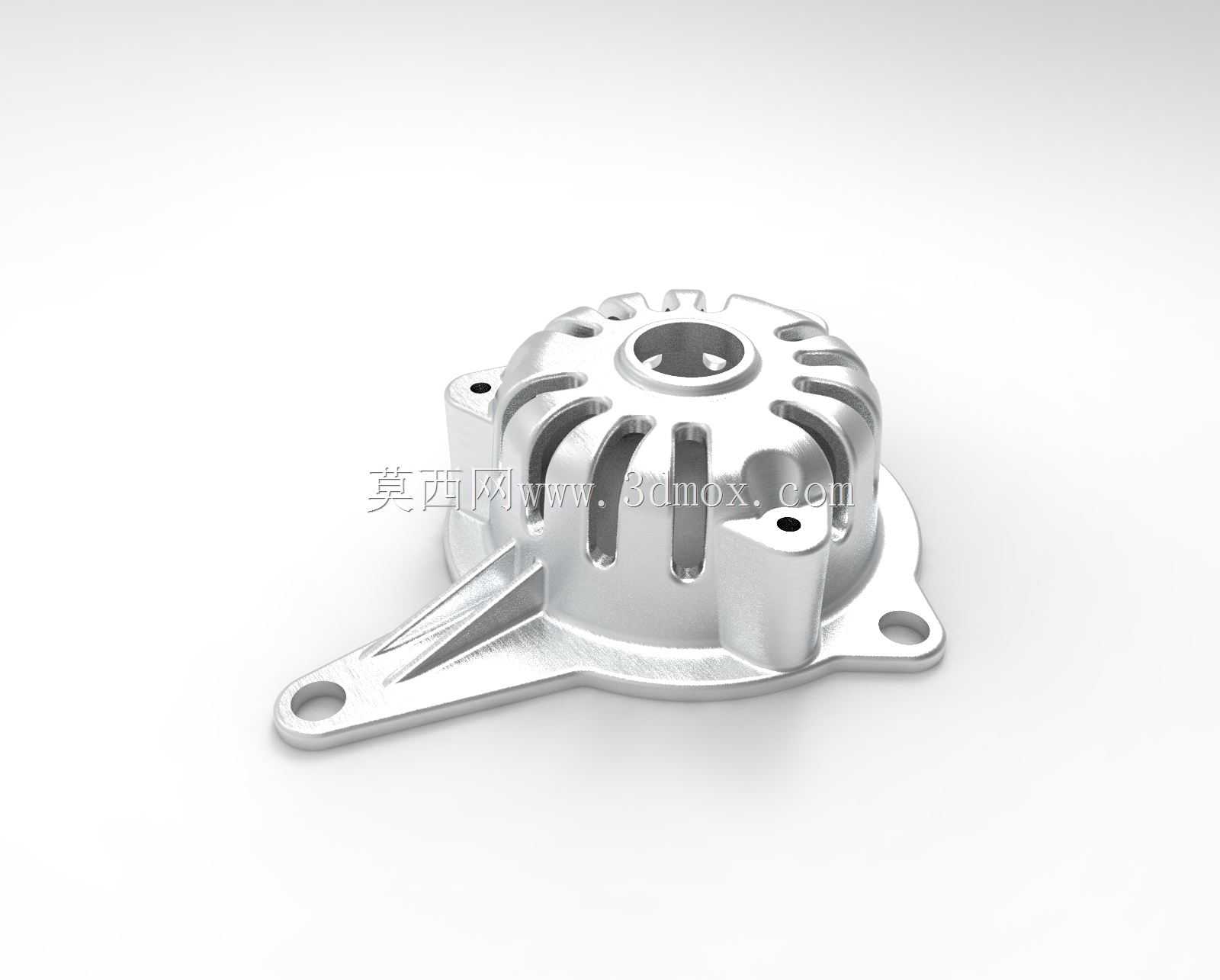

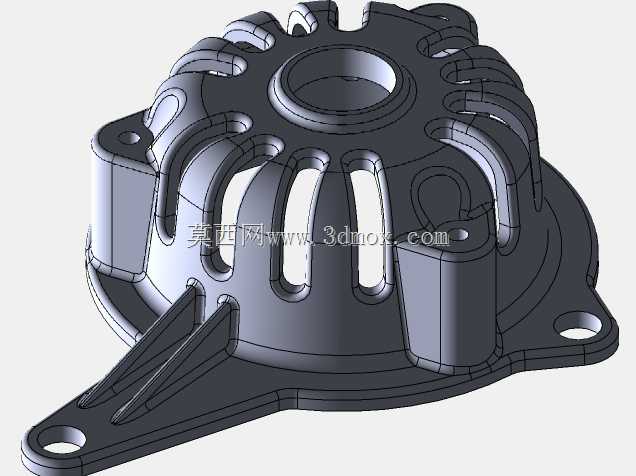

　　在三维建模过程中，这类压铸件的设计需要重点关注拔模角度，所有垂直于分型面的结构都做了1.5度的拔模斜度，方便压铸时脱模，减少模具的损耗。加强筋的厚度设计为主体壁厚的0.7倍，避免压铸时出现缩孔缺陷。安装孔的位置度公差控制在0.05mm以内，保证与发电机壳体的装配精度。渲染时还原了铸铝件的金属质感，清晰展示了通风槽的分布、加强筋的走向以及安装支耳的结构形态，方便结构设计人员参考这类成熟的电机端盖散热与安装结构设计，也可以作为小功率发电机选型时的结构参考依据。
