三爪手动拉拔拆卸工具结构设计

　　在机修车间日常设备维护、生产线故障抢修、零部件拆解作业场景中，轴系部件的过盈配合拆卸一直是高频且考验操作规范性的工序，过盈装配的轴承、齿轮、皮带轮、车轮轮毂等部件，若采用撬棍撬动、锤击的暴力拆卸方式，极易造成轴颈表面拉伤、配合面变形、轴承滚道损伤甚至零件直接报废，三爪拉拔器正是针对这类拆卸需求设计的专用手动工具，能通过均匀的轴向拉力平稳完成过盈配合件的分离，避免拆卸过程对零部件造成二次损伤。

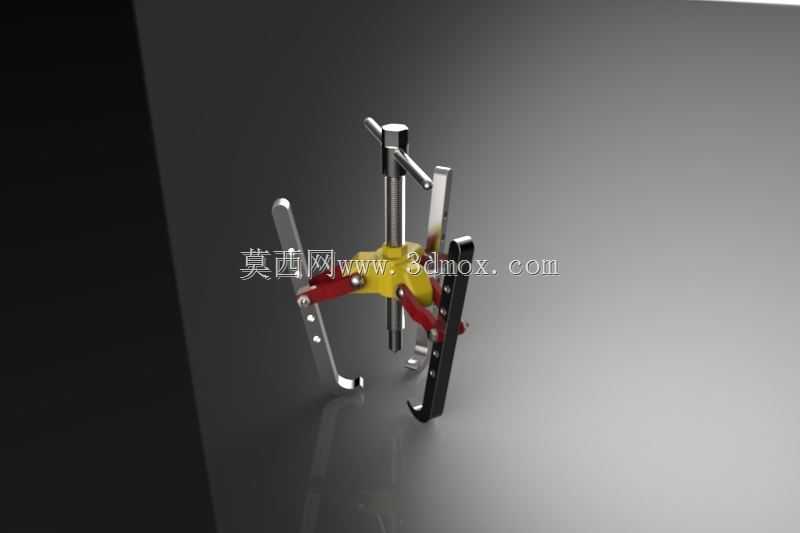

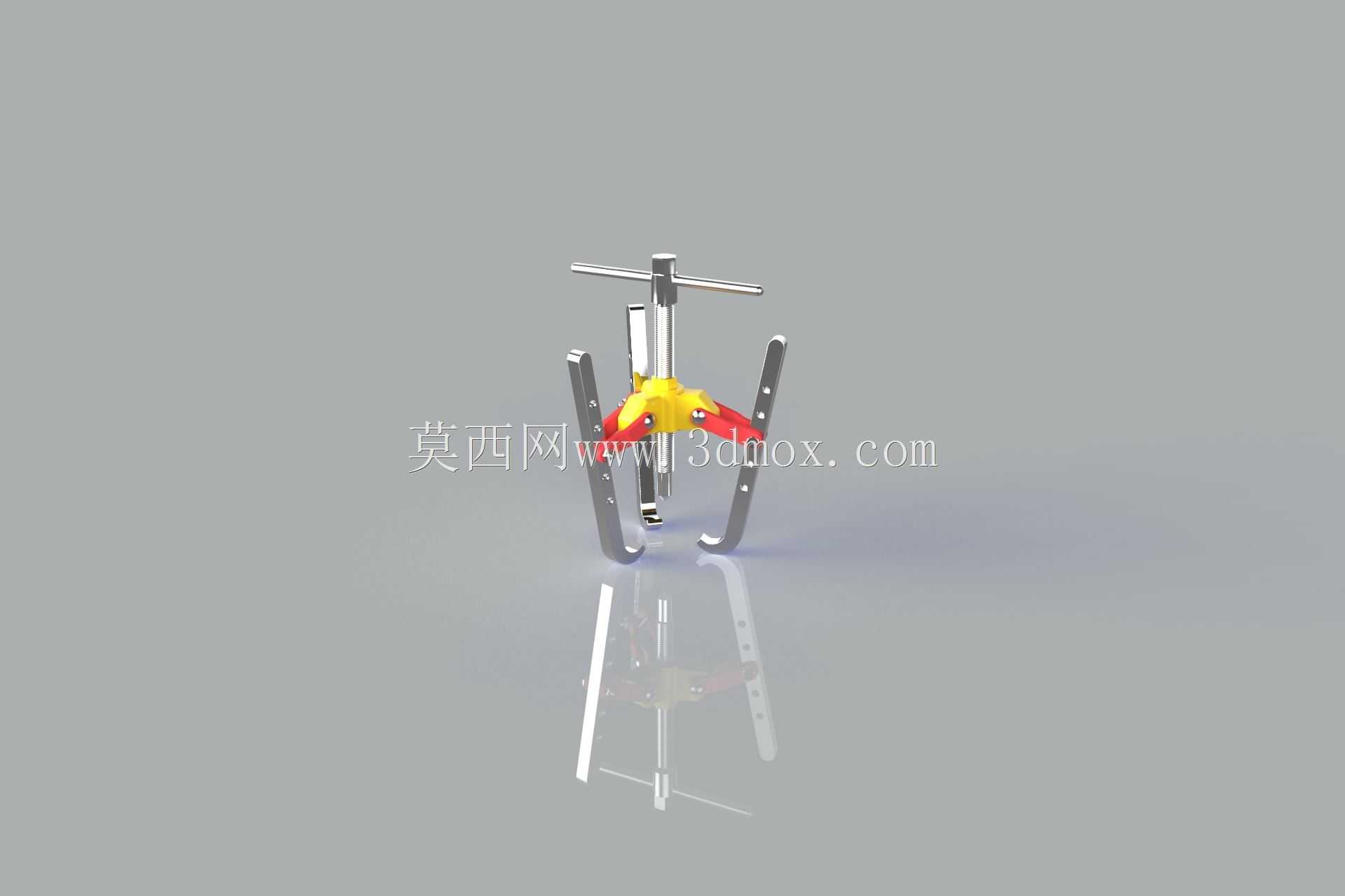

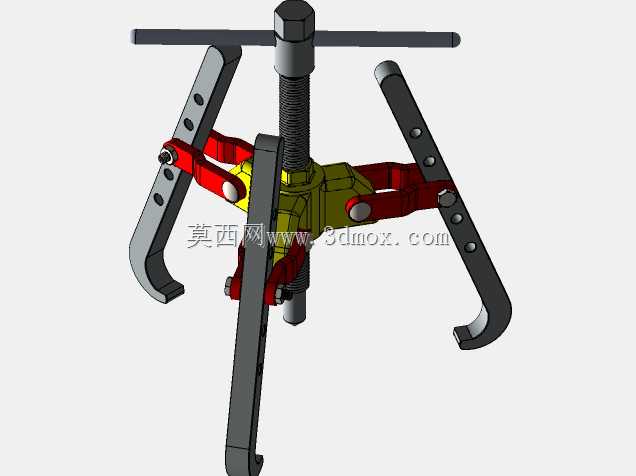

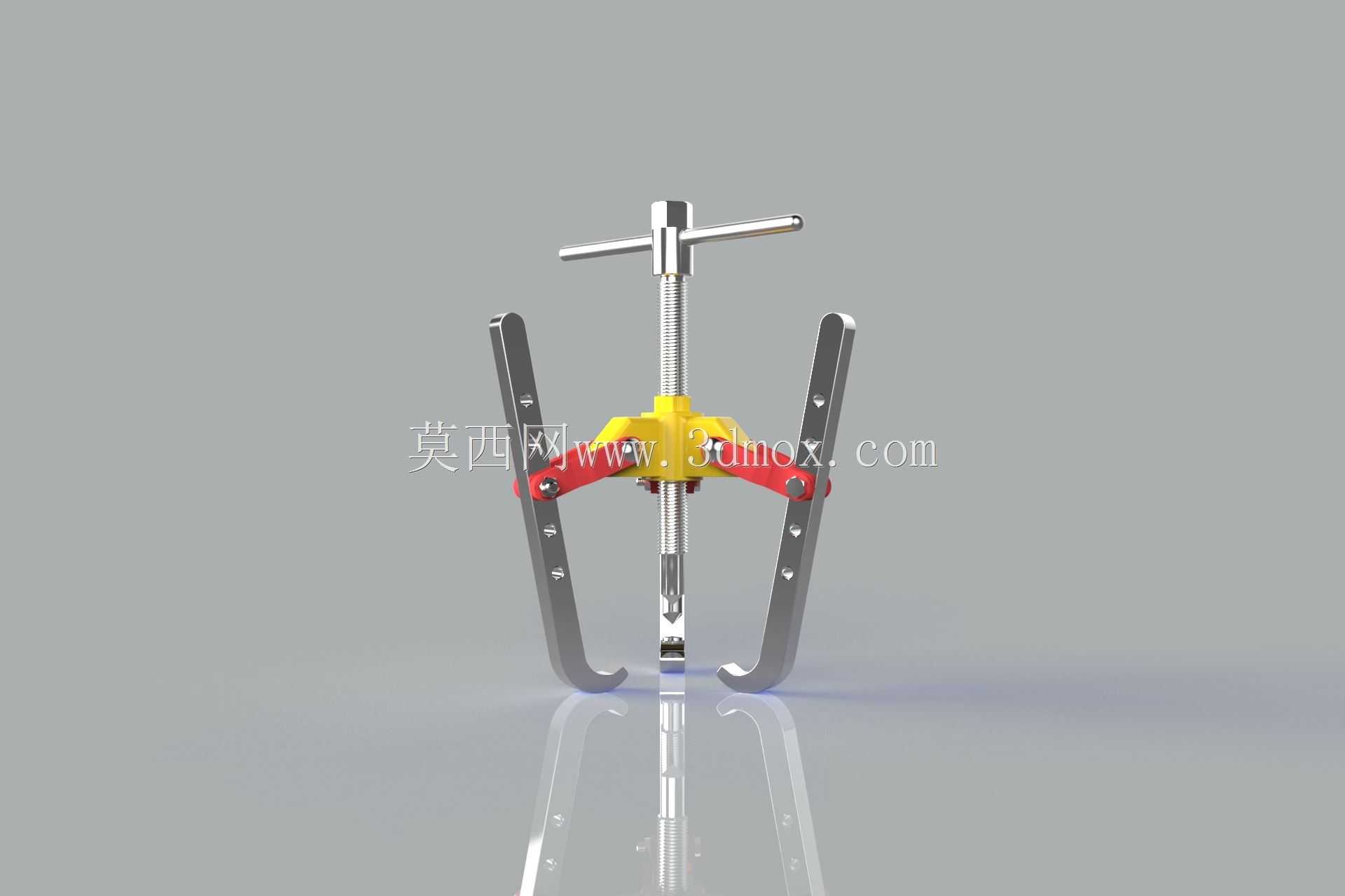

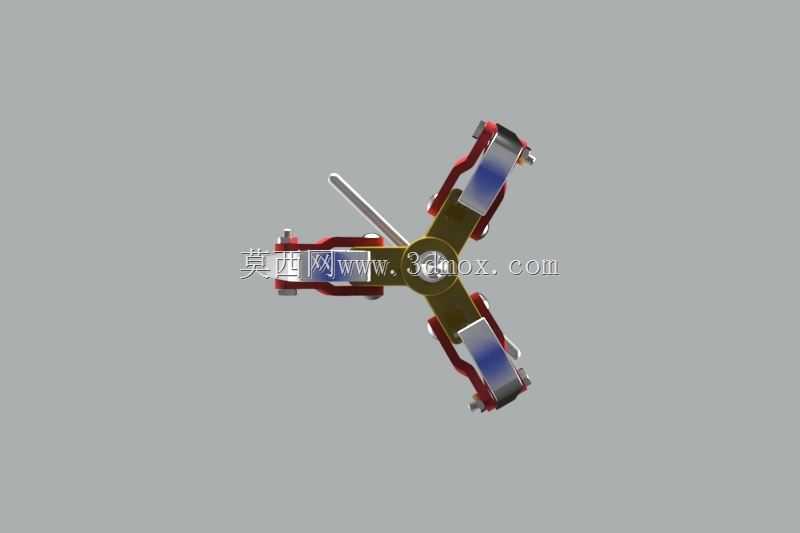

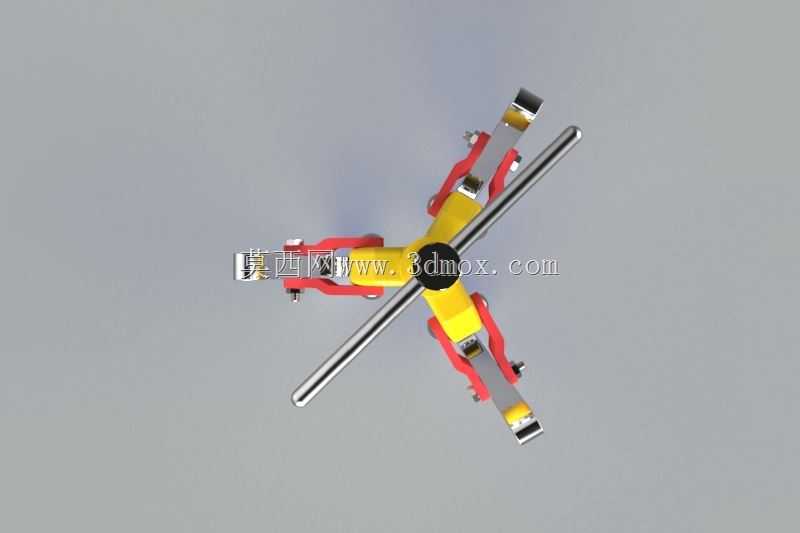

　　这款三爪拉拔器采用对称三爪布局，三个拉爪沿中心螺杆轴线呈120°均匀分布，作业时可根据被拆卸零件的外径尺寸调整拉爪的张开幅度，让拉爪钩脚牢牢卡合在被拆卸零件的受力端面，中心螺杆的顶尖对准轴端的中心定位孔，保证拉力方向与轴系轴线完全重合，避免偏载带来的零件歪斜、卡滞问题。拉爪的钩部做了加厚处理，截面采用抗弯性能更优的变截面结构，在承受大拉力时不会出现爪部变形、滑脱的问题，拉爪与横梁的连接采用铰接式结构，可随被拉零件的外径自动调整贴合角度，保证钩面与零件端面完全贴合，受力均匀不打滑。顶部的横杠采用贯穿式设计，与中心螺杆头部的通孔间隙配合，作业时可根据所需扭矩大小选择适配长度的加力杆，转动中心螺杆时，螺纹副的机械增力特性能将手动输入的扭矩转化为极大的轴向拉力，平稳带动被拉零件沿轴向缓慢移出，整个过程无冲击、无振动，能完整保留轴与被拆零件的配合精度，拆卸后零件可直接复检复用，大幅降低维修更换成本。

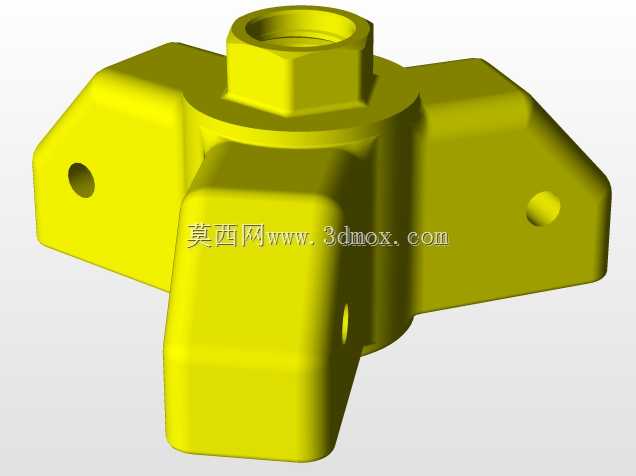

　　从设计逻辑来看，这款拉拔器的核心参数围绕常规工业维修场景的通用需求设定，中心螺杆采用大螺距梯形螺纹，相比普通三角螺纹具备更强的承重能力与耐磨性，螺纹副的传动效率适中，既保证增力比足够，又避免螺距过小导致进给速度过慢影响作业效率。三个拉爪的行程范围覆盖了从小型仪表轴承到中型传动齿轮、车轮轴承的常见尺寸区间，横梁上的滑槽可让拉爪沿径向灵活调整位置，适配不同直径的被拆卸零件，无需额外更换配件即可覆盖多数常规拆卸需求。整体结构无复杂的液压、气动组件，纯机械结构的可靠性极高，在无电源、无气源的野外抢修、井下作业、户外设备维护场景下也能正常使用，日常维护仅需定期在螺纹副、铰接点涂抹润滑脂即可，故障率极低，是机修工位、设备运维班组必备的基础工具。

　　在实际作业过程中，使用这款三爪拉拔器前需先清理轴端与被拆零件表面的油污、锈迹，确认拉爪钩合位置牢固、顶尖与轴端中心孔对正后，再缓慢转动中心螺杆施加拉力，当拉力达到一定程度零件出现松动后，可匀速转动螺杆将零件平稳拉出，全程无需敲击，能有效避免操作过程中的安全隐患。相比两爪拉拔器，三爪的对称受力结构对圆形零件的适配性更好，不会出现两爪结构易发生的偏载滑脱问题，尤其适合轴承、齿轮这类圆形回转零件的拆卸作业，拉爪的内侧做了防滑齿处理，即使被拆零件表面有少量油污，也能保证钩合稳定不打滑。整体外形紧凑，收纳时占用空间小，可随维修工具箱携带至各类作业现场，无论是工厂生产线的日常维保、汽修门店的底盘轴承拆卸、农机设备的野外维修，都能快速完成过盈配合件的拆卸作业，大幅提升维修效率，降低拆卸作业的零件损耗率。
