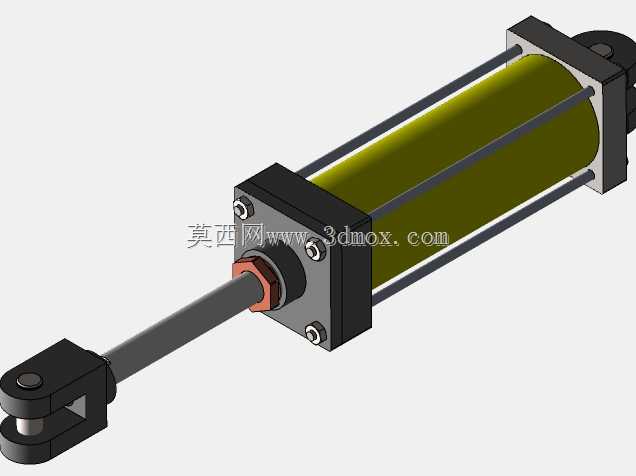

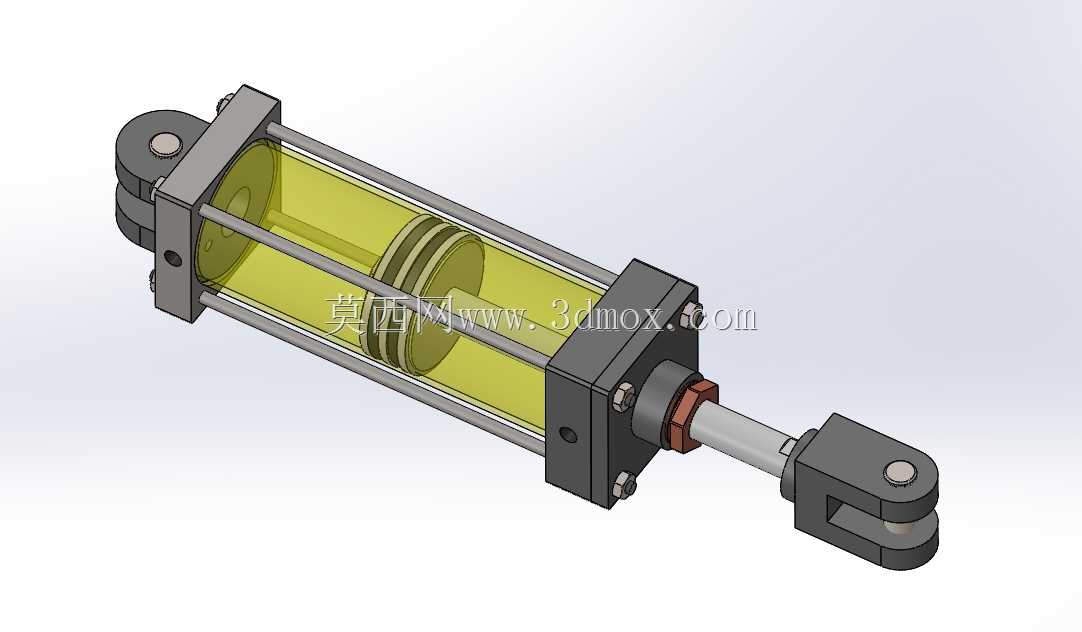

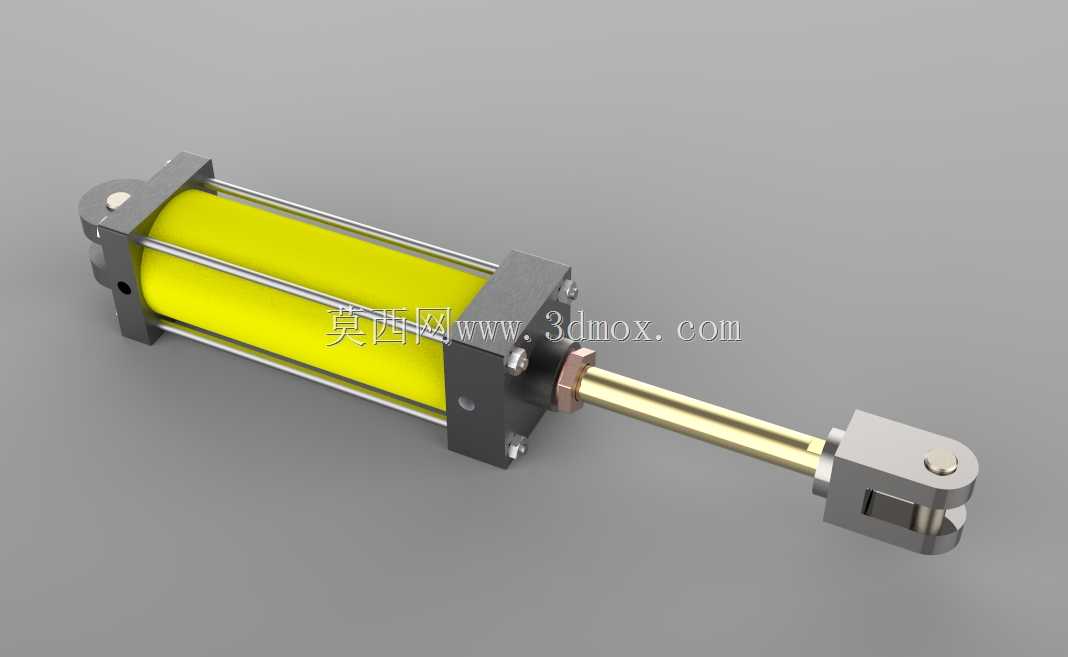

拉杆式双耳环安装液压缸三维结构

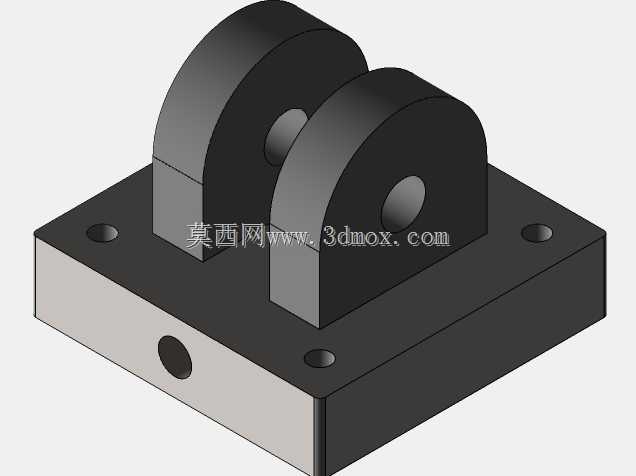

　　在各类工业液压传动系统中，这类拉杆式双耳环液压缸是应用覆盖面极广的直线执行部件，从常规的机床工装夹紧、自动化生产线工件移位，到工程机械的作业机构驱动、冶金设备的辊缝调节、农业机械的机具姿态调整，都能见到同结构油缸的身影。不同于法兰安装、脚架安装的油缸形式，双耳环铰接的安装方式允许缸体在工作平面内随负载摆动，能抵消安装面存在的少量角度偏差，避免活塞杆承受额外的径向偏载，大幅降低杆端密封件的偏磨风险，在存在机构铰接运动的工况下适配性更强。

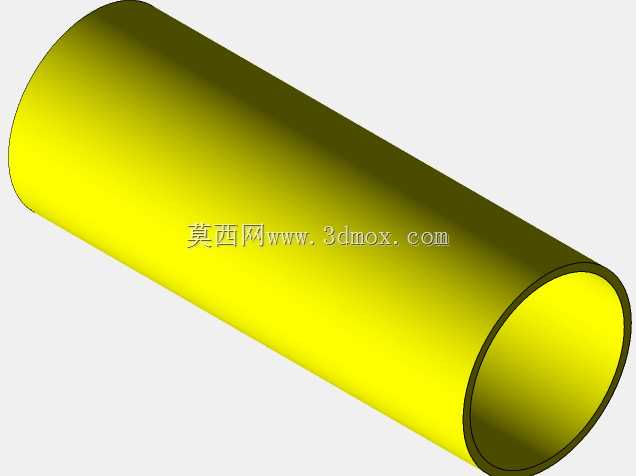

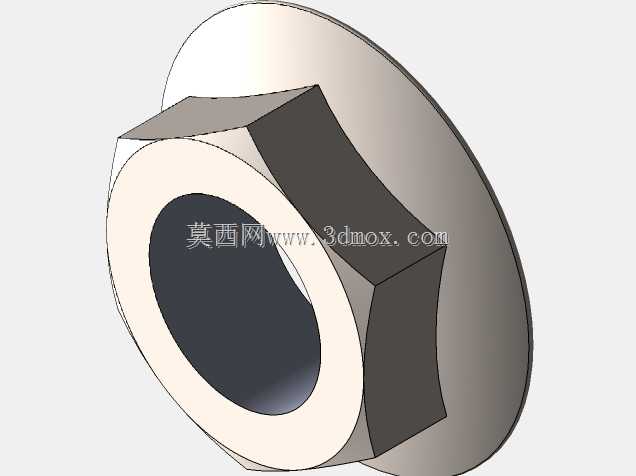

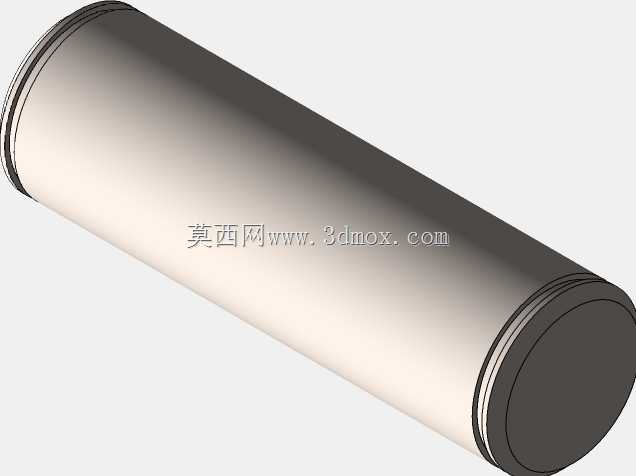

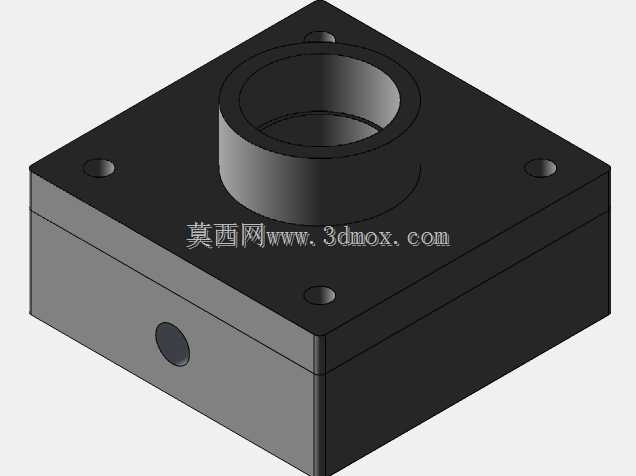

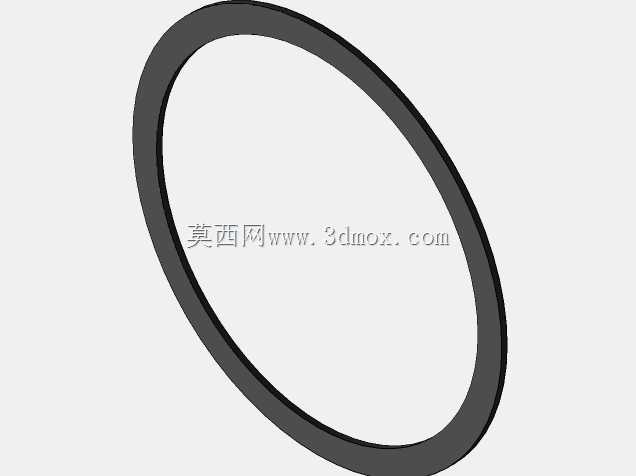

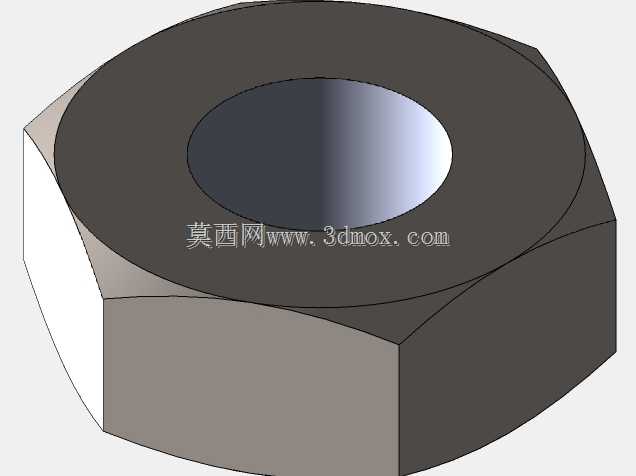

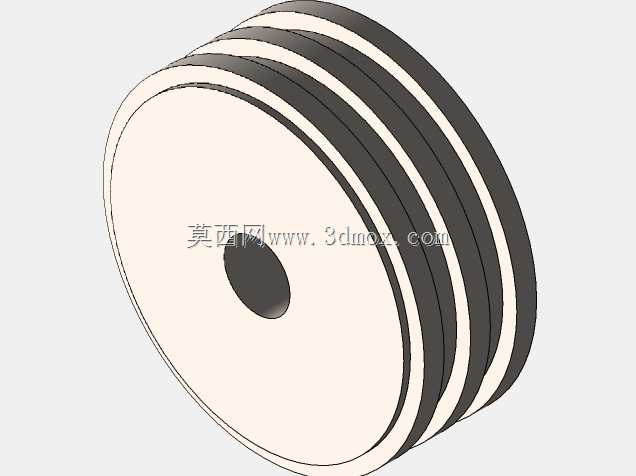

　　从结构设计逻辑来看，这款油缸采用四拉杆锁紧的缸筒固定形式，四根高强度合金拉杆贯穿前后端盖，通过端部螺母施加预紧力，将缸筒牢牢夹持在两端端盖之间，这种结构相比焊接式缸筒，加工难度更低，端盖与缸筒的密封配合面精度更容易管控，后期拆解更换密封件、维护内部活塞组件也更为便捷，适合中小缸径、额定工作压力在16MPa以内的常规工况使用。缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，能减少活塞密封圈的滑动磨损，提升容积效率，降低内泄漏量。活塞与活塞杆采用螺纹连接加防松销的固定形式，避免往复运动过程中连接松脱，活塞上配置了格莱圈加导向环的组合密封结构，格莱圈负责高压油腔的密封，导向环采用填充聚四氟乙烯材质，既能给活塞提供径向支撑，避免活塞与缸筒内壁直接刮擦，又具备低摩擦系数，减少爬行现象。

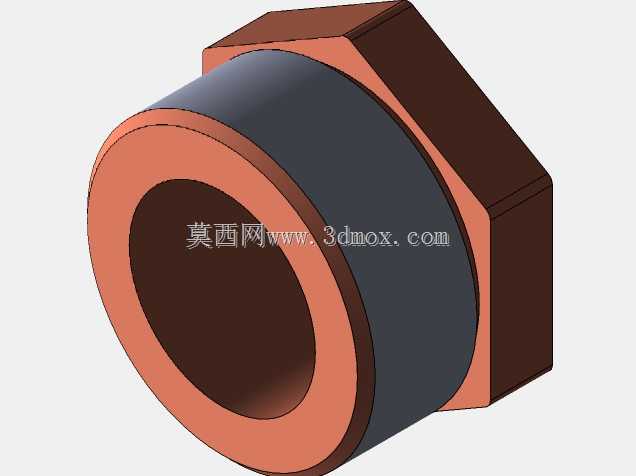

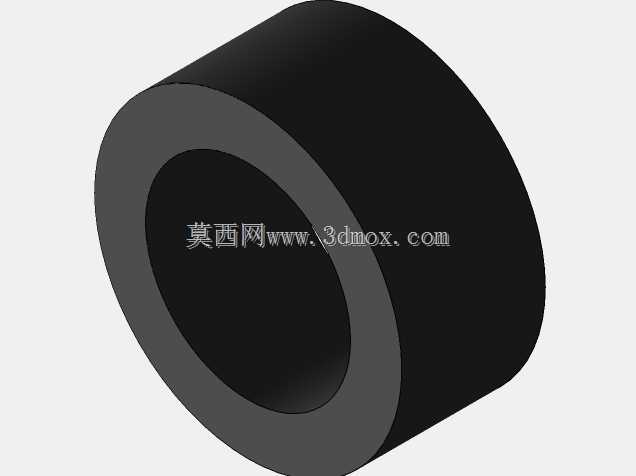

　　活塞杆表面做了硬铬镀层处理，镀层厚度控制在0.03-0.05mm，硬度达到HV800以上，具备优秀的耐磨与防锈能力，适配存在少量粉尘、水汽的常规工业环境。杆端配置了防尘圈、斯特封、O型圈的多级密封组合，最外侧的防尘圈能刮除活塞杆外露表面附着的粉尘、铁屑等杂质，避免杂质被带入缸筒内部损伤密封件，斯特封负责杆腔的高压油密封，能耐受往复运动的高压冲击，杜绝外泄漏。前后端盖的油口采用标准公制内螺纹接口，方便与液压系统的油管接头连接，端盖内部还设置了缓冲套结构，在活塞运行到行程端点时，缓冲套会先封堵主回油通道，让剩余油液通过节流缝隙缓慢排出，形成缓冲阻尼，降低活塞撞击端盖的冲击噪音，延长油缸使用寿命。

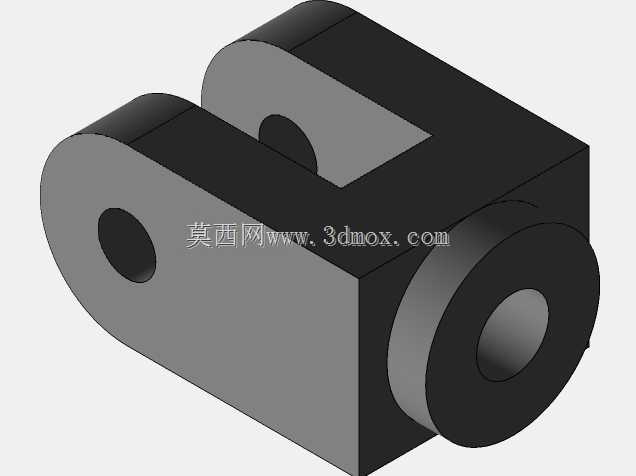

　　从安装边界尺寸来看，这类油缸的安装尺寸遵循通用液压油缸的安装规范，双耳环的销轴孔径、耳环宽度、两耳环中心距都匹配同规格铰接支座的尺寸公差，选型时只要核对缸径、行程、工作压力、安装距四个核心参数，就能直接替换同规格的标准油缸，不需要额外修改安装支座的结构。设计建模过程中，所有配合面都预留了合理的公差间隙，比如活塞与缸筒的间隙控制在0.02-0.04mm，活塞杆与前端盖导向套的间隙控制在0.015-0.03mm，既保证运动顺畅，又不会因为间隙过大导致密封件被挤入缝隙造成损坏。所有密封件的安装沟槽尺寸都严格遵循对应的密封件标准，避免因为沟槽尺寸不合格导致密封失效。

　　在实际设备选型应用中，这类油缸通常搭配三位四通电磁换向阀、节流阀、溢流阀组成的液压回路使用，通过节流阀可以调节活塞的往复运动速度，溢流阀限定系统最高工作压力，避免油缸过载损坏。如果应用在负载波动较大的工况，还可以在油缸油口侧加装平衡阀，防止负载失速下坠。建模时还原了所有零件的细节结构，包括拉杆的端部螺纹、螺母的倒角、活塞杆端的油嘴预留孔、密封件的安装沟槽，既可以作为液压系统设计时的选型参考模型，也可以用来做设备装配的干涉检查，验证油缸在整个运动行程内是否会和周边的结构件发生碰撞，提前规避现场安装时出现的尺寸干涉问题。
