带三风机的制冷隧道通风安装框架

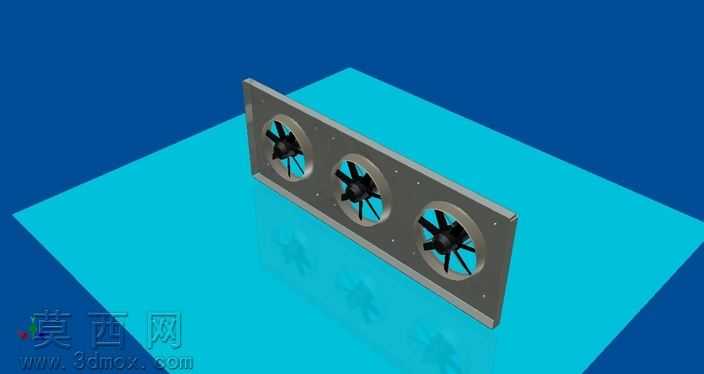

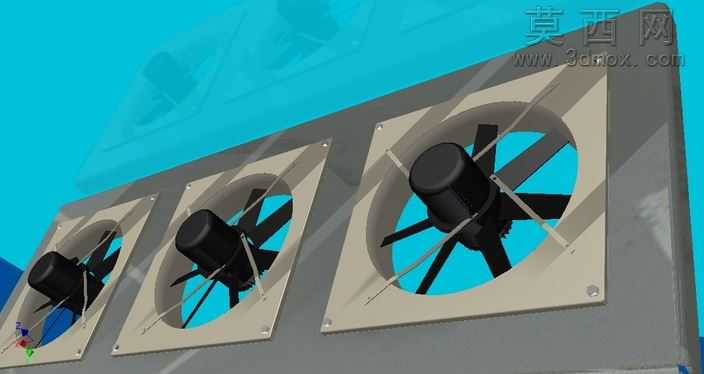

本作品为制冷隧道配套的轴流风机安装框架三维建模成果，建模过程围绕实际通风散热的使用需求展开结构设计。整体框架采用矩形金属平板作为主体承载结构，建模时先绘制基准平面勾勒框架外轮廓，通过拉伸命令生成符合安装强度要求的板件厚度，再根据三台轴流风机的安装尺寸，在板件上精准定位三个等距排布的圆形安装孔位，孔位边缘预留风机固定的安装边结构，同时在板件四周均匀布置小型安装定位孔，用于框架整体在隧道壁面的固定装配。建模过程中对风机扇叶、防护外圈做了等比例还原，扇叶采用曲面建模命令生成符合空气动力学的弧度曲面，通过圆周阵列完成单台风机的扇叶排布，再将单台风机模型按照预设间距线性阵列到框架的三个安装位上，保证整体布局的规整性。材质渲染阶段，框架主体赋予磨砂金属材质，还原冷轧钢板的哑光金属质感，表面做细微的颗粒纹理处理模拟实际板材的表面质感，风机扇叶赋予黑色硬质工程塑料材质，外圈做金属包边的材质区分，背景采用渐变蓝青色反光地面，添加柔和的环境反射效果突出框架的立体结构，渲染时调整光照角度让框架边缘产生自然的明暗过渡，清晰展现板件的厚度、孔位的排布以及风机与框架的装配关系。设计思路上优先考虑通风散热的均匀性，三台风机等距排布可覆盖制冷隧道对应截面的通风需求，框架的平板式结构既可以作为风机的承载安装件，也可起到一定的气流导流作用，避免气流紊乱，同时板件上的安装孔位均做了沉头结构设计，保证固定螺栓安装后不会突出板件表面，避免影响隧道内的气流流通，整体结构简洁规整，无多余冗余设计，完全匹配制冷隧道的通风安装使用场景，各部件的装配间隙都经过参数化校准，可直接导出用于后续的工程出图或装配模拟。
