单缸发动机偏心曲轴结构三维数模

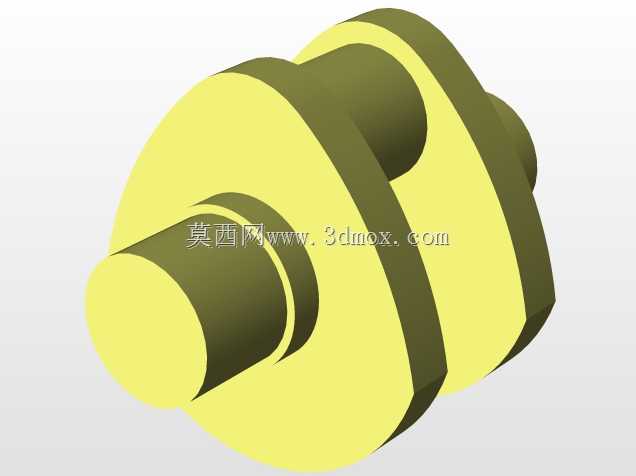

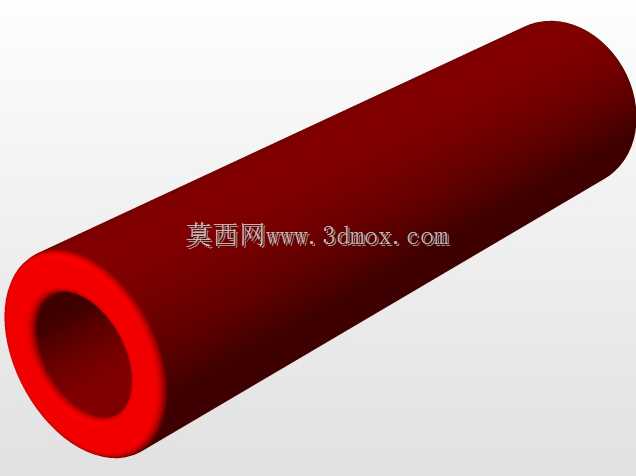

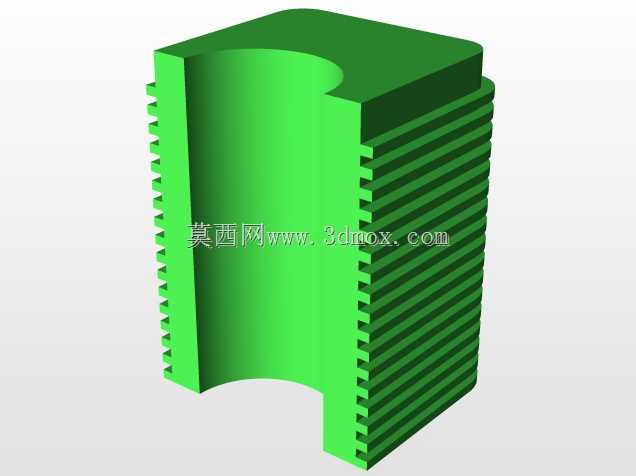

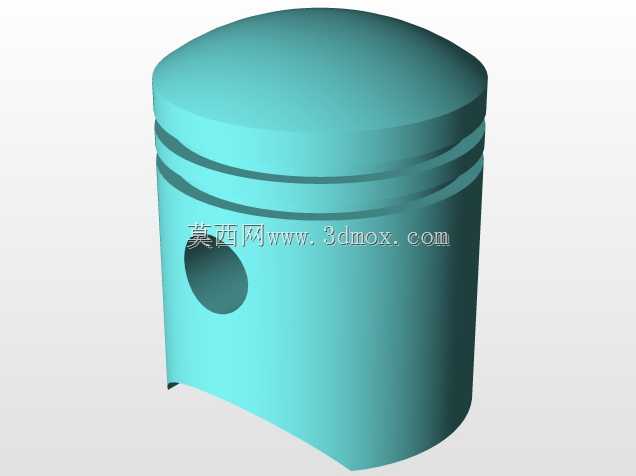

　　在小型通用动力、农用机械、园林工具、轻型摩托这类对动力单元体积、成本控制要求严苛的场景里，单缸动力单元的核心运动部件设计直接决定整机的运行平顺性与输出效率，本次呈现的偏心轴类构件正是单缸动力中承接活塞往复运动、转化为旋转扭矩输出的核心曲轴结构。从实际工况适配角度看，这类单缸曲轴的设计首先要匹配对应排量的活塞行程，偏心段的回转半径直接决定活塞上下止点的间距，也就是气缸的实际工作容积，建模时偏心圆柱段的同轴度、各段轴颈的圆柱度公差预留，都要对应实际加工时的磨削工艺基准，避免后续装配出现轴瓦偏磨、运转卡滞的问题。从结构布局来看，该构件采用多段阶梯轴加偏心配重块的一体化结构，两端的同轴轴颈作为主支撑位，对应安装在曲轴箱的主轴承座内，

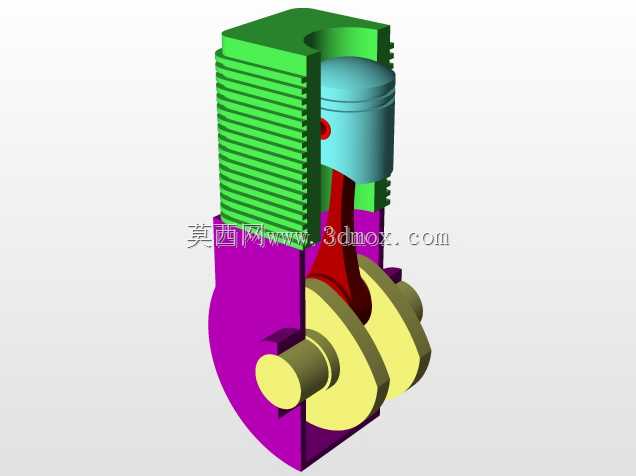

　　安装边界需要匹配箱体轴承孔的公差带，轴颈长度要预留轴承端面的密封件安装空间，避免运转时出现润滑油渗漏；中间的偏心圆柱段是连杆的安装位，需要匹配连杆大头轴瓦的内径尺寸，偏心段与两侧配重块的过渡圆角做了圆弧处理，用来分散曲轴高速运转时的应力集中，避免长期交变载荷下出现轴颈断裂的失效问题。两侧的圆盘状配重块是单缸曲轴必不可少的结构，因为单缸机往复运动的活塞、连杆组件会产生较大的一阶往复惯性力，配重块的偏心质量经过精准核算，能够抵消大部分往复惯性力与旋转离心力，降低整机运转时的振动幅度，建模时配重块的外形轮廓做了圆滑过渡，既减少旋转时的空气阻力，也避免应力集中在配重与轴颈的连接位置。从设计思路层面，这类小排量单缸曲轴的结构尽量做了简化，

　　没有设置多余的减重孔或者复杂的油道结构，适配小功率动力的低成本制造需求，主油道可以沿轴的中心轴线布置，连通各轴颈表面的出油孔，保证运转时压力润滑油能够到达各个摩擦副表面，形成稳定的油膜降低磨损。安装适配方面，曲轴的轴向定位依靠其中一端的轴肩与轴承端面配合，限制运转时的轴向窜动量，轴端预留的键槽或者螺纹位用来安装飞轮、磁电机转子或者输出链轮，安装时需要保证轴端连接件的端面跳动量在允许范围内，避免高速旋转时出现额外的振动载荷。在实际应用场景中，这类曲轴适配的单缸动力大多用在小型发电机组、微耕机、割草机、轻便摩托车这类设备上，工作转速通常在三千转到六千转区间，因此建模时各段轴的直径配比、配重块的质量分布都经过了动平衡校核的预留，

　　实际生产中只需要在配重块的指定位置做少量去重加工，就能满足动平衡精度要求，减少后续工序的加工量。从外形尺寸来看，该曲轴整体为回转类结构，最大外圆轮廓为两侧配重块的外直径，整体轴向长度紧凑，能够适配小型曲轴箱的狭小安装空间，不需要额外占用过多的整机布置空间，各段轴颈的直径梯度按照受力大小分配，靠近输出端的轴颈直径更大，用来承受输出端的负载扭矩，连杆安装位的轴颈表面粗糙度要求最高，对应轴瓦的摩擦配合需求。
