卧式壳管式热交换器结构仿真模型

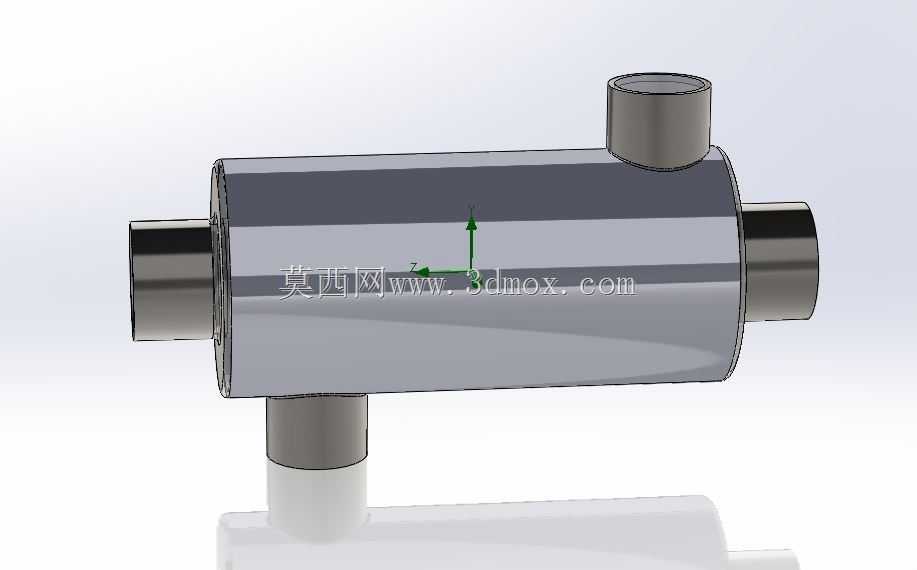

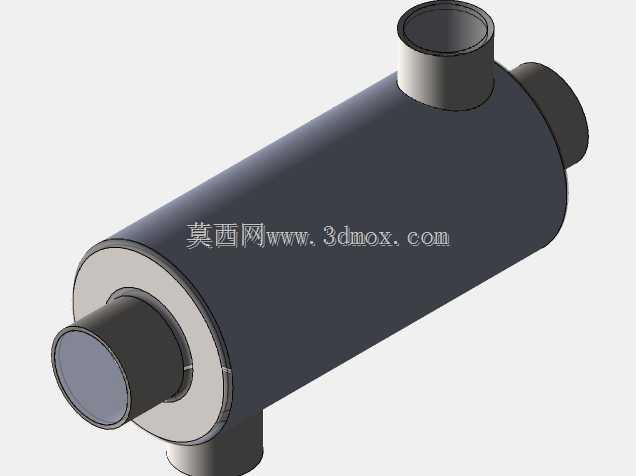

　　在化工、暖通、能源动力、食品加工等多个工业领域的流体换热工况中，壳管式热交换器是应用占比最高的换热设备类型，这类设备依靠封闭壳程与管程的流体错流或逆流接触，完成不同温度流体间的热量传递，既可以用作工艺流体的升温、降温环节，也可承担余热回收、冷凝、蒸发等特定工艺功能，适配从常压到中高压、从常温到中高温的多数常规换热场景，对水质、流体洁净度的适配范围也比板式、板翅式等紧凑式换热器更宽。本次构建的三维模型对应卧式安装的简易壳管式热交换器结构，整体采用卧式圆柱壳体作为主体承压结构，壳体两端设置同轴的管程流体进出口接口，壳体上下位置分别布置壳程流体的进出接口，接口均采用等径直管段结构，可直接对接同管径的工艺管路，无需额外配置变径转接件。

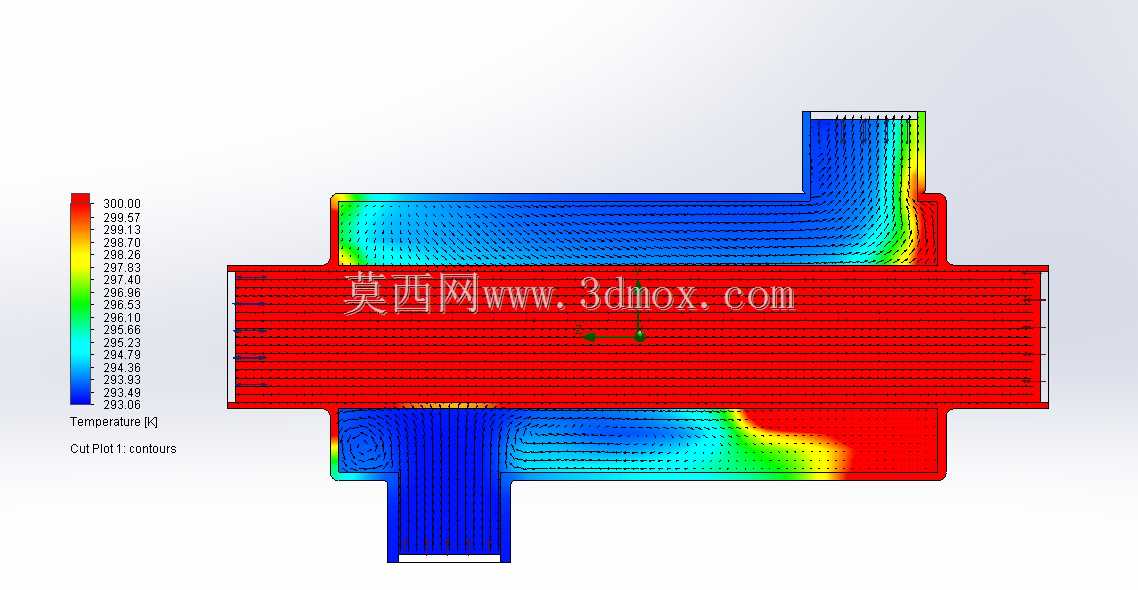

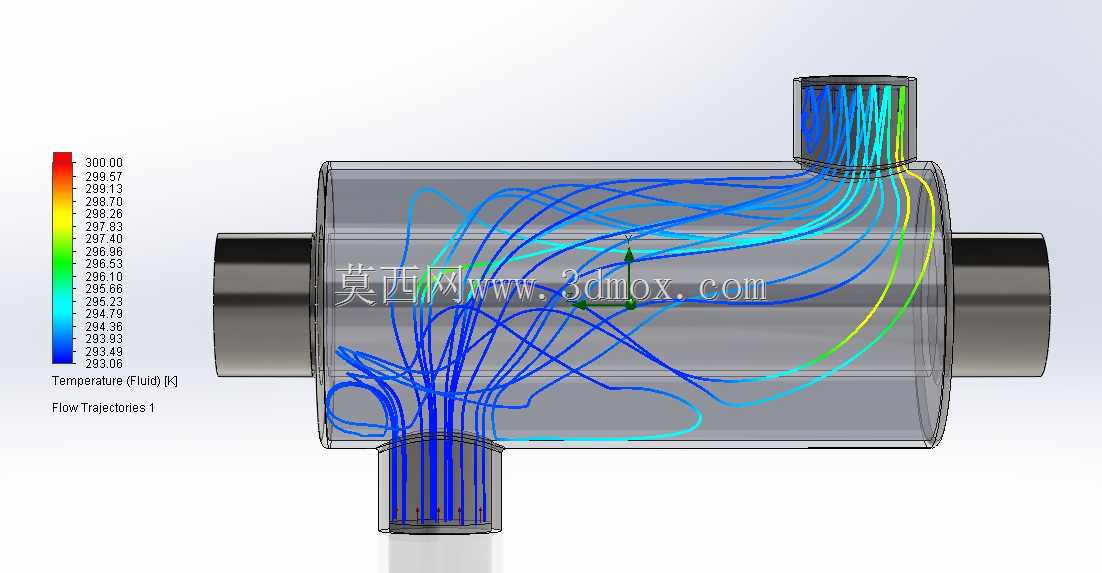

　　壳体底部设置支撑结构，支撑件与壳体采用贴合式固定，底部预留安装平面，可直接通过螺栓固定在设备机架或者混凝土基础上，安装时需保证壳体轴向水平，避免壳程流体出现偏流导致换热效率下降。从设计逻辑来看，该模型优先还原了壳管式换热器的核心流道结构，壳体内部为壳程流体的流通空间，两端管箱区域为管程流体的折返或流通空间，建模时保留了壳体壁厚、接口壁厚的合理参数，所有接口与壳体的连接位置均做了圆弧过渡处理，避免应力集中，符合承压设备的结构设计基本要求。模型附带的仿真结构可支持基础的流道走向验证、装配干涉检查，在做系统管路布局时，可直接调取该模型匹配整体管路走向，核对各接口的安装空间是否足够，比如壳程上下接口的垂直安装距离、

　　管程两端接口的水平操作空间，都可以通过模型直接测量，避免现场安装时出现管路与周边设备碰撞的问题。不同于复杂的多管程、带折流板的工业级换热器模型，这个简易结构更适合用于教学演示、原理验证、初步方案布局阶段的占位使用，不需要拆解复杂的内部管束细节就能直观展示换热器的外部安装尺寸与接口位置，在做车间设备布局规划、工艺系统三维搭建时，这类简化模型可以大幅减少建模工作量，同时能准确传递设备的安装边界信息。实际工程应用中，这类卧式壳管式换热器安装时需要在支撑位置预留调整垫片的空间，用于找正设备水平度，各接口对接管路时需要设置独立的管架，避免管路重量直接作用在换热器壳体上造成接口变形，模型中各接口的长度尺寸也预留了法兰安装或者焊接的操作空间，

　　符合现场施工的基本要求。对于刚接触换热设备设计的从业者来说，这个模型可以帮助快速理解壳管式换热器的基本结构组成，分清壳程与管程的接口位置，掌握卧式换热设备的支撑布置方式，在做方案设计时不需要从零开始绘制基础外形，可直接在该模型基础上根据实际工艺参数调整壳体直径、长度、接口管径等参数，缩短方案设计周期。
