框架式锥形储液过滤罐体结构设计

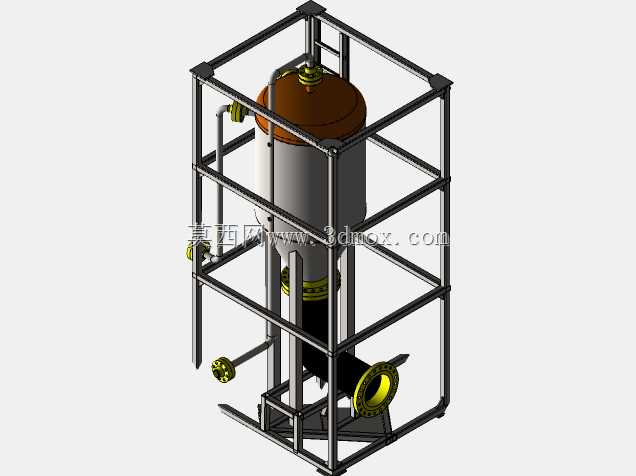

　　在中小型化工配料、食品级流体暂存、工业循环水预处理这类现场工况里，经常会遇到需要兼顾小流量连续过滤、暂存缓冲、占地紧凑的需求，这类场景下大型立式储罐的安装成本过高，高位布置的槽体又存在支架稳定性不足的问题，这套带框架支撑的锥形储液过滤罐体，就是针对这类中小流量流体处理场景做的结构方案。从实际落地的使用逻辑来看，罐体上半段采用直筒段设计，主要作用是提供足够的储液缓冲容积，避免前端进料流量波动时，下游过滤工序出现断流或者溢流的问题；下半段的锥底结构是整个功能设计的核心，锥角经过流体流态模拟校核，既能够保证罐内沉积的杂质、滤渣顺着锥壁自然滑落至底部排渣口，不会在罐底形成淤积死角，又能控制整体罐体的高度，避免锥段过长导致整体重心过高，

　　影响框架支撑的稳定性。外部的方管焊接框架是整套设备的承载主体，框架采用型材拼接的笼式结构，四个竖向主型材作为主要承力构件，横向的分层横撑一方面将罐体牢牢箍紧在框架内部，避免设备运输、运行过程中罐体出现移位，另一方面上层横撑可以作为检修平台的支撑基础，方便操作人员对罐顶的进料口、排气阀、压力表接口做日常巡检维护，底部的横撑则预留了地脚安装的孔位，能够直接通过膨胀螺栓固定在混凝土地面或者钢制设备平台上，不需要额外做复杂的基础浇筑。管路接口的布局完全按照现场操作的人机工程逻辑排布，罐顶设置的主进料口带法兰连接结构，能够快速对接前端的来料管路，侧面不同高度的接口分别对应溢流、液位检测、取样检测的功能，操作人员站在地面就能够到中下部的取样阀，

　　不需要登高操作；锥底连接的侧向大口径法兰接口是过滤后的出料口，对接下游的输送泵或者后续处理工序，锥底最底端的小口径接口则是排污排渣口，日常停机维护的时候打开阀门，就可以把罐内沉积的杂质全部排空，不需要人员进入罐内清理，大幅降低了维护的工作量。从安装边界的角度考量，整套设备的框架外轮廓尺寸控制得非常紧凑，横向宽度适配常规的工业设备通道预留尺寸，能够直接通过标准宽度的车间门，不需要在设备进场的时候拆改墙体或者通道；整体高度也控制在常规厂房层高的允许范围内，顶部预留的操作空间足够安装阀门和管路，不会出现顶部距屋顶过近无法拧动法兰螺栓的问题。设计过程中特意做了重心校核，满载储液状态下整套设备的重心位于框架整体高度的三分之一以下，

　　即使遇到车间内的设备振动、小型地震载荷，也不会出现倾覆的风险；框架和罐体之间设置了减震垫，能够减弱流体进出时产生的振动传递到地面，避免振动传导影响周边精密计量设备的运行精度。罐体内部的过滤组件采用快装结构设计，需要更换滤料或者清洗过滤元件的时候，只需要拆开罐顶的快开人孔就可以完成操作，不需要拆卸整体的外部管路，大幅缩短了日常维护的停机时间。针对不同流体的腐蚀特性，这套结构的罐体可以根据实际输送介质的属性更换对应的材质，普通水循环场景用常规碳钢做防腐涂层即可，食品级流体或者腐蚀性流体场景可以更换为不锈钢材质，外部框架的型材规格也可以根据实际满载重量做对应调整，保证不同工况下的结构强度都能满足安全运行的要求。在现场管路对接的时候，所有法兰接口的压力等级都统一匹配常规工业管路的标准，不需要额外做转接接头，减少了现场安装的管路配件成本，也降低了接口泄漏的风险。
