V型六缸汽车动力总成结构设计

　　在乘用车辆、中小型工程作业设备的动力匹配场景中，V型六缸动力单元的应用始终占据着动力平顺性与输出扭矩平衡的核心生态位，不同于直列四缸单元的二阶振动固有缺陷，也区别于V8及以上缸数构型的体积冗余问题，V6构型通过两侧气缸呈60度夹角的对称排布，能够在有限的机舱布置空间内，实现做功冲程的无缝衔接，让曲轴每旋转120度即可完成一次点火做功，从根源上抵消大部分往复惯性力带来的整机振动，这也是该构型长期被中高端乘用车、轻型越野设备、小型船舶辅机选为核心动力源的核心原因。从实际使用维度看，这类动力单元的核心用途是将燃油燃烧产生的热能通过曲柄连杆机构转化为旋转机械能，为整套设备的行走、作业负载提供持续稳定的动力输出，同时需要兼顾前端轮系对发电机、冷却水泵、空调压缩机、转向助力泵等附属部件的动力取给，还要匹配后端飞轮与传动系统的扭矩传递接口，保证动力输出过程的平顺可控。在功能特性的设计考量上，该构型的进排气路径采用分侧布置逻辑，两侧气缸组分别匹配独立的进气歧管与排气歧管，能够有效降低进排气过程的气流干涉，提升充气效率；冷却系统采用分体式水道设计，针对V型夹角区域的热负荷集中问题，设置了定向导流的冷却液流道，避免缸盖局部过热导致的爆震、密封失效等问题；润滑系统则通过缸体主油道向曲轴主轴颈、连杆轴颈、凸轮轴轴颈提供压力润滑，同时针对活塞冷却需求设置了专用的喷油嘴，在高负荷工况下向活塞内腔喷射机油实现温度控制。设计思路层面，首先要确定的是气缸夹角的选型，

　　60度夹角是V6构型的最优解，相比90度夹角的衍生构型，60度夹角能够让整机宽度缩小近15%，更适配横置前驱车型的机舱布置边界，同时能够通过平衡轴的简化设计实现振动的全转速域抑制；其次是曲柄销的错角设计，为了实现均匀的点火间隔，曲柄销需要按照60度的间隔进行错位布置，保证每个气缸的做功冲程均匀分布在曲轴旋转的整周期内，避免输出扭矩的波动；再者是附件的集成化设计，将节温器座、机油滤清器座、传感器安装座等附属部件集成在缸体、缸盖的铸造结构上，减少外接管路的数量，降低整机的泄漏风险，同时压缩整体的外形尺寸。从外形尺寸与安装边界来看，这类V6动力单元的整机长度通常控制在550mm至650mm区间，宽度在600mm至700mm区间，

　　高度在650mm至750mm区间，能够适配绝大多数B级以上乘用车、轻型越野车的机舱安装空间；安装支点通常采用三点式悬置布置，两个支点分别设置在两侧缸体的前端下部，第三个支点设置在变速箱壳体的后端下部，通过悬置胶块的刚度匹配，过滤掉整机运转过程中产生的高频振动，避免振动传递到驾乘舱；前端轮系的布置需要预留发电机、空调压缩机、水泵、张紧轮的安装空间，皮带的包角需要满足各附件的传动扭矩需求，避免高负荷下出现皮带打滑的问题；后端与变速箱的连接接口采用标准化的止口定位，通过螺栓组实现刚性连接，飞轮壳的尺寸需要匹配不同型号的手动、自动变速箱输入轴长度，保证离合器或者液力变矩器的安装间隙符合设计要求。在细节结构的处理上，

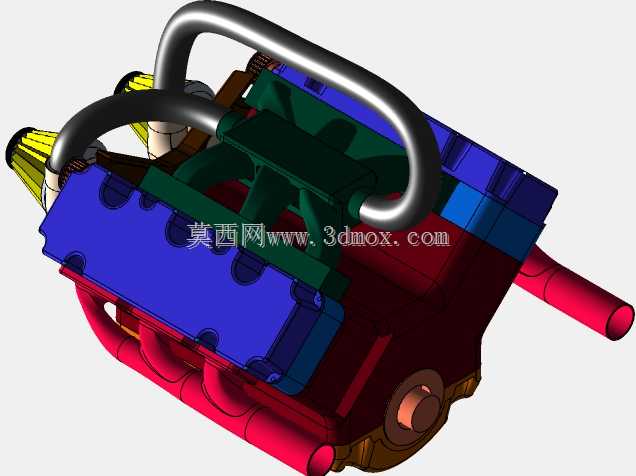

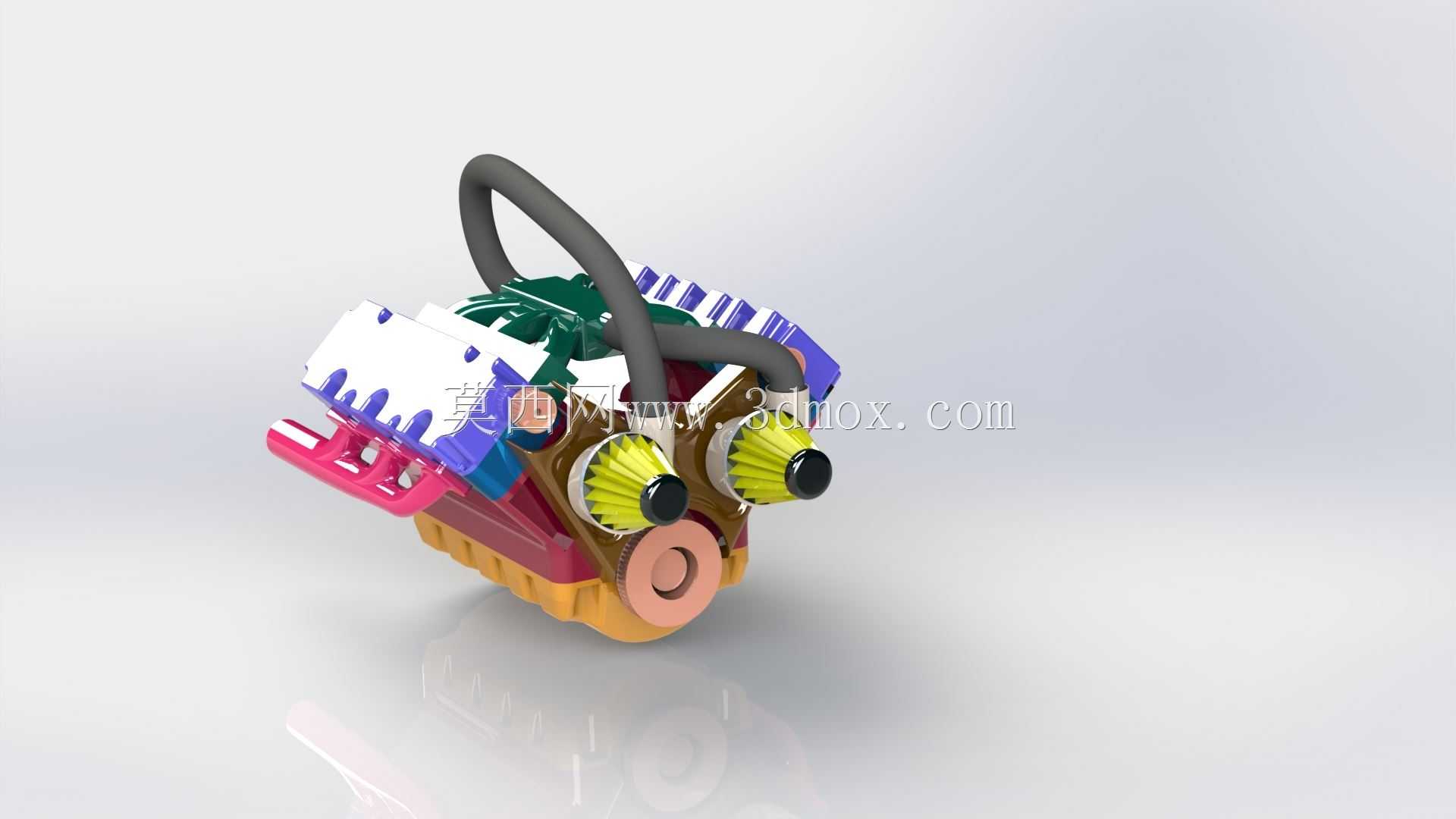

　　活塞的裙部采用石墨涂层设计，降低冷启动过程中的缸套磨损，活塞环采用三道环结构，两道气环保证燃烧室的密封，一道油环刮除缸壁上多余的机油，避免机油进入燃烧室参与燃烧；连杆采用涨断工艺加工，连杆盖与连杆杆身的结合面为不规则断裂面，能够实现精准的定位，避免往复运动过程中出现连杆盖错位的问题；曲轴采用全支承结构，每个曲柄销两侧都设置主轴颈支撑，提升曲轴的整体刚度，降低高转速下的曲轴挠曲变形；配气机构采用双顶置凸轮轴设计，每个气缸配置四个气门，两个进气门两个排气门，提升进排气的流通面积，凸轮轴通过正时链条或者正时皮带与曲轴连接，保证配气相位的精准度，同时在凸轮轴前端设置VVT调节机构，根据不同的转速负荷调整配气相位，提升整机的动力性与燃油经济性。这类动力单元的三维建模过程中，需要重点关注各运动部件的间隙校核，比如活塞在上止点、下止点位置时与气门的间隙，避免运动过程中出现活塞撞气门的严重故障；曲轴旋转过程中，连杆与缸体下部的曲轴箱内壁的间隙，避免连杆运转过程中与缸体发生干涉；前端轮系运转过程中，皮带与各附件轮的对中度，避免皮带偏磨导致的早期失效；冷却水道、润滑油道的走向需要在建模过程中进行流道的连续性检查，避免出现铸造过程中的砂芯断裂、流道堵塞的问题；各密封面的平面度需要在建模时给出明确的形位公差要求，保证装配后的密封性能，避免出现漏水、漏油、漏气的三漏问题。
