螺栓紧固式轮缘连接法兰结构设计

　　在工业传动与管路布设场景中，这类带周向均布螺栓的轮缘式法兰结构，是实现轴端刚性连接、管路密封对接的核心部件，常见于中低速重载传动系统、压力管网接驳工位，承担扭矩传递、介质密封、轴向定位的多重作用。从实际工程应用来看，这类结构的适配场景覆盖了化工流体输送管网的管段对接、减速机输出轴与工作机输入轴的刚性联接、重型设备旋转部件的轮缘固定等工况，相比无螺栓紧固的卡接式结构，其抗剪切、抗扭转的冗余量更高，能适应存在一定振动冲击的作业环境。

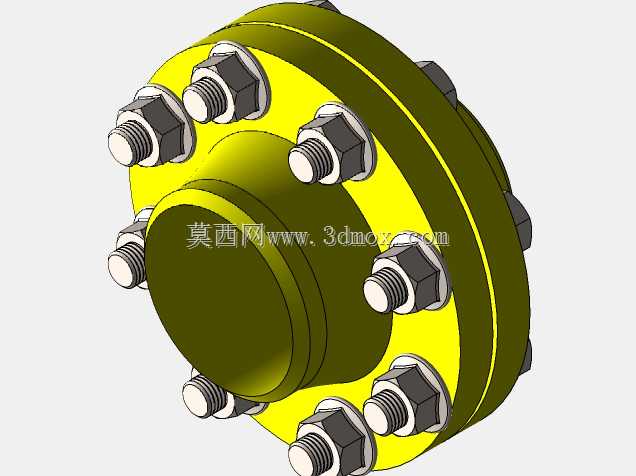

　　设计这类结构时，首先要匹配安装边界的尺寸约束：法兰盘的外径需根据连接端的额定载荷确定，周向布置的螺栓数量要结合螺栓公称直径计算总预紧力，保证接合面的压应力均匀分布，避免局部压溃或密封失效。图中所示的结构采用了单排周向均布螺栓的布局，螺栓孔中心圆直径的设定避开了法兰盘的应力集中区域，轮毂部分的轴向长度根据配合轴径的长度确定，保证轴孔配合段有足够的接触面积，传递额定扭矩时不会出现轴孔相对滑移。接合面的加工精度需要满足贴合要求，对于密封工况的应用，法兰接合面会加工密封槽适配O型圈或金属缠绕垫片，而传动联接场景下则会通过加工定位止口保证两对接部件的同轴度，减少运转时的径向跳动。

　　从功能特性来看，这类轮缘法兰的螺栓采用六角头标准件，装配时可通过扭矩扳手精准控制预紧力，对角顺序紧固的工艺能让接合面受力均匀，避免法兰盘翘曲变形。法兰本体的材质通常根据应用场景选择，普通传动场景采用45号钢调质处理即可满足强度要求，腐蚀介质管路场景则会选用不锈钢或做防腐涂层处理，轮毂部分的轴孔根据需求可加工键槽、锁紧螺纹孔，实现与轴的周向和轴向固定。在实际选型过程中，需要先核算连接端的最大工作扭矩或管路额定压力，反算法兰盘的厚度、螺栓规格与数量，同时要预留足够的安装操作空间，保证扳手能顺利完成螺栓的紧固与后期维护拆卸，避免因空间不足导致装配不到位留下安全隐患。

　　这类结构的三维建模过程中，需要重点关注螺栓孔的位置度公差、止口的配合公差、轴孔的尺寸公差，周向阵列螺栓时要保证等分角度误差控制在公差范围内，避免装配时螺栓无法顺利穿入。建模时可先绘制法兰盘的旋转截面生成基体，再绘制单个螺栓孔与螺栓组件进行圆周阵列，同时要考虑加工工艺的合理性，法兰盘的所有锐边做倒角处理，既避免装配时割伤密封件，也能减少加工过程的应力集中。对于需要做有限元分析的场景，可在螺栓连接位置施加预紧力载荷，模拟实际工作时的扭矩与轴向力作用，校核法兰盘的最大应力与变形量，优化法兰厚度与螺栓布局，在满足强度要求的前提下尽可能减轻结构重量，降低材料成本。在现场安装环节，这类法兰结构的对接需要先清理接合面的毛刺与杂物，定位止口对齐后再穿入螺栓，分多次对角拧紧至规定扭矩，传动用法兰安装后需要盘车检查转动灵活性，确认无卡滞、无偏摆后再投入运行，管路用法兰则需要在安装后做耐压试验，检查接合面是否存在渗漏问题。
