桁架式桥梁自重受力仿真结构设计

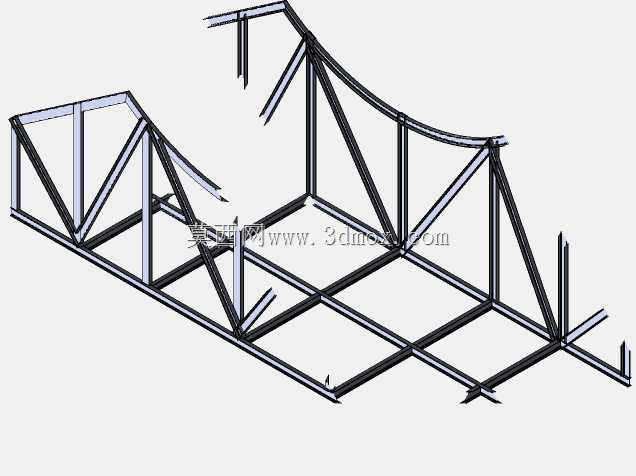

　　在交通基建、临时施工便桥搭建、小型人行通道结构设计场景中，桁架式桥体是兼顾自重控制与承重性能的常用结构形式，这类结构的受力合理性直接决定后期使用的安全性与材料利用率，很多初期设计阶段的结构验证，都会通过三维建模结合有限元仿真完成自重工况下的受力校核，避免后期实物试制出现应力集中、挠度过大的问题。从实际工程应用角度看，这类小型桁架桥常被用于景区人行步道、施工场地临时跨沟通道、厂区内部物料输送跨线桥等场景，不需要承担大吨位车辆荷载，核心控制指标是自重作用下的竖向位移量、杆件应力分布均匀性，避免局部杆件受力过大出现失稳，同时控制整体结构的材料用量，降低建造成本。本次设计的桁架桥采用三角形腹杆拼接的空间桁架形式，

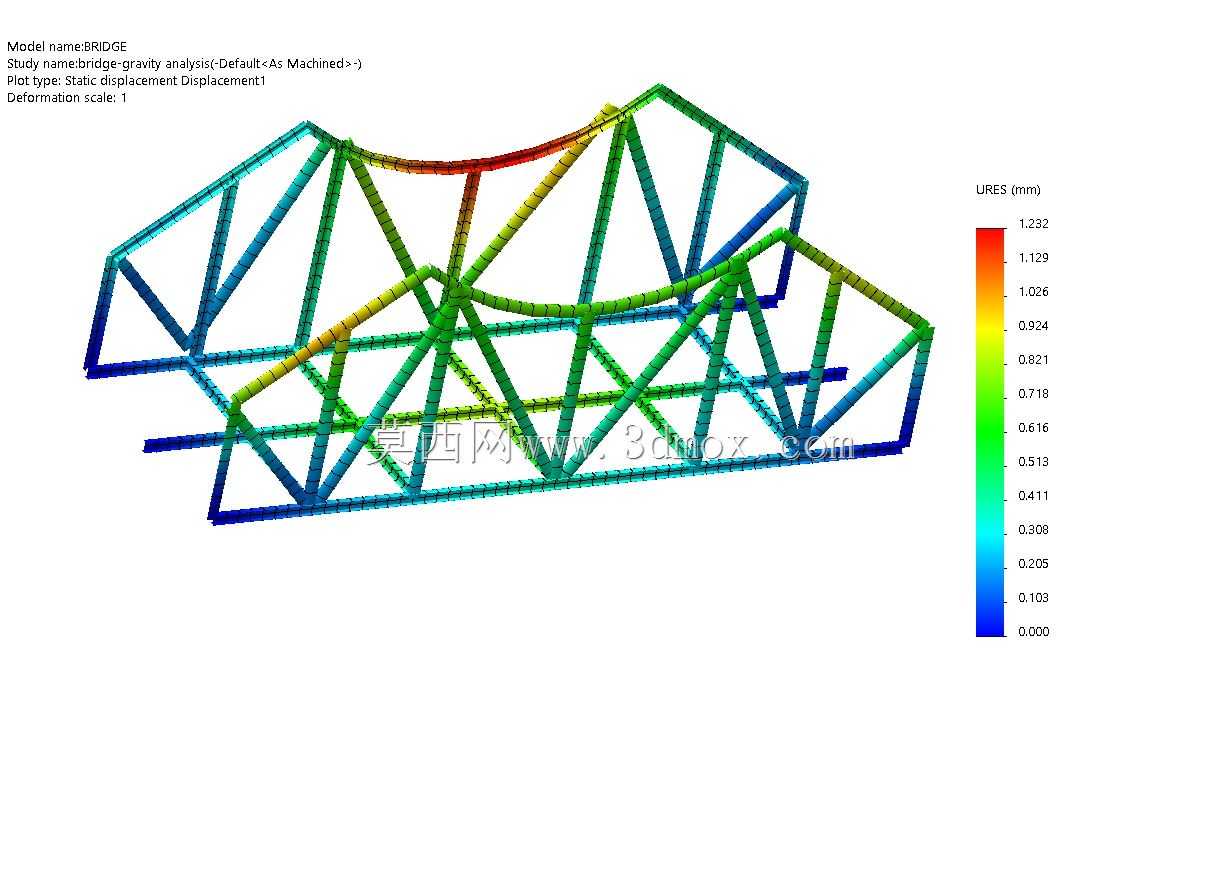

　　上下弦杆作为主要的抗弯承重构件，斜向腹杆承担剪力传递作用，横向连接杆件保证整体结构的侧向稳定性，避免出现侧向失稳问题。设计过程中首先确定桥体的跨度边界，根据通行需求确定桥面净宽，所有杆件均采用等截面型材建模，节点位置采用刚性连接模拟实际焊接或栓接的连接效果，约束条件设置为两端简支，符合小型桥梁实际安装时的支座约束形式，避免过约束导致的仿真结果失真。在自重荷载的仿真计算中，通过位移云图可以直观看到桥体跨中位置的竖向位移最大，从跨中向两端支座位置位移量逐步递减，应力分布上弦杆在跨中位置受压应力作用，下弦杆受拉应力作用，腹杆的应力从跨中向支座位置逐步增大，符合简支桁架桥的经典受力规律。从安装边界来看，

　　桥体两端的支座位置需要预留足够的支撑面，支撑位置需要对应到下部的承重基础上，避免支座位置出现局部承压不足的问题，桥体的横向宽度需要匹配通行需求，两侧预留防护结构的安装位置，所有杆件的连接节点需要保证足够的连接强度，避免节点位置出现应力集中导致的断裂风险。设计过程中特意调整了部分腹杆的角度，让应力在各杆件之间的分布更均匀，避免出现个别杆件应力远高于其他杆件的情况，减少材料的无效消耗，同时控制跨中位置的最大挠度在规范允许的范围内，保证使用过程中不会出现明显的下挠变形，提升通行时的安全感。这类仿真模型的价值在于，在设计阶段就可以快速调整杆件的截面尺寸、腹杆的布置形式，对比不同方案下的受力表现，不需要制作多个实物试样就能完成方案优化，对于小型桥梁的快速设计落地有很强的实用价值，也能为后续的结构详图设计、材料统计提供准确的三维模型依据，减少二维设计中容易出现的杆件干涉、节点位置错配等问题。
